小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » Fluent的管道两相流边界条件设置问题
212/3返回列表上一页123下一页
查看: 2249  |  回复: 20
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

碧海蓝天文

银虫 (小有名气)
引用回帖:
10楼: Originally posted by 碧海蓝天文 at 2015-11-09 12:01:09
这是我的模型



...

请你帮我看看，谢谢
Fluent的管道两相流边界条件设置问题


Fluent的管道两相流边界条件设置问题-1



发自小木虫IOS客户端
赞一下 回复此楼
11楼2015-11-09 12:01:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

碧海蓝天文

银虫 (小有名气)

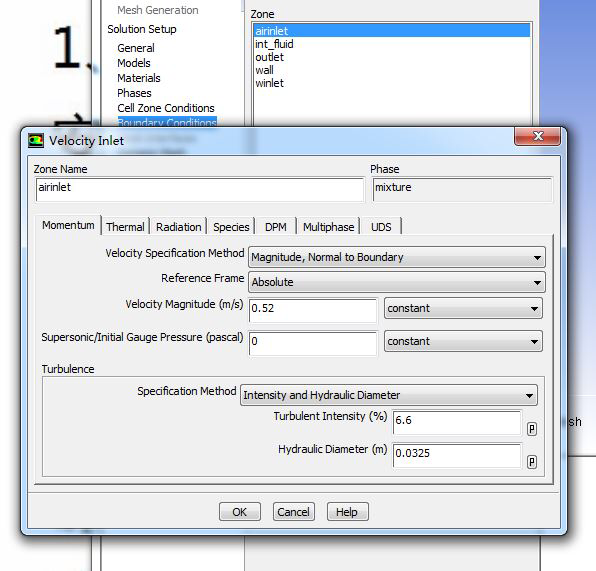

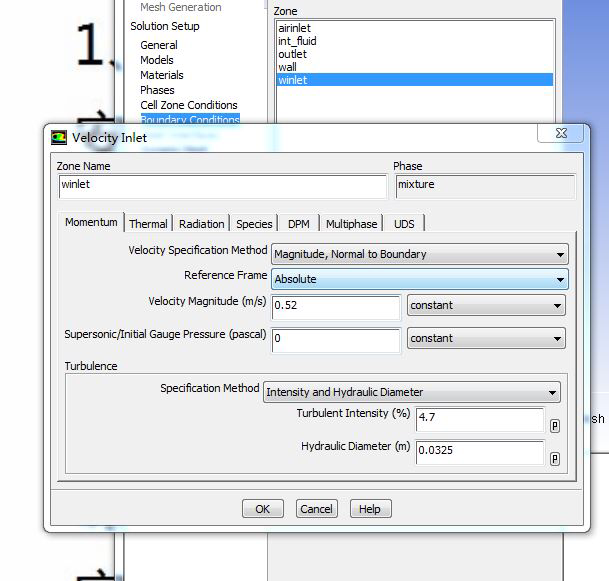

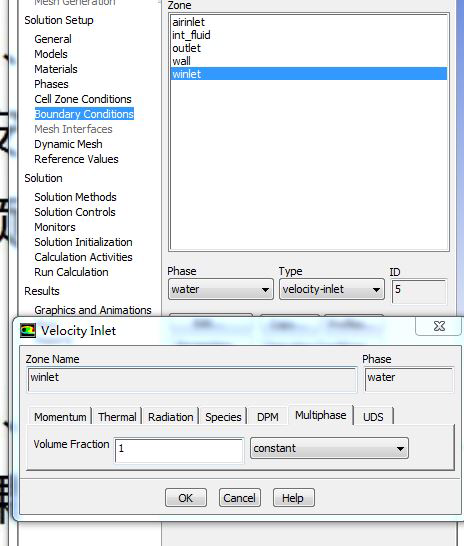

这是进口设置，进口是圆形断面，分空气进口和水进口，各占一半。下面图是他们的设置。
Fluent的管道两相流边界条件设置问题-2


Fluent的管道两相流边界条件设置问题-3


Fluent的管道两相流边界条件设置问题-4



发自小木虫IOS客户端
赞一下 回复此楼
12楼2015-11-09 12:14:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

碧海蓝天文

银虫 (小有名气)
引用回帖:
10楼: Originally posted by 碧海蓝天文 at 2015-11-09 12:01:09
这是我的模型



...

12楼的图是我进口设置的说明。
赞一下 回复此楼
13楼2015-11-09 12:15:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

★
碧海蓝天文: 金币+1, ★★★很有帮助 2015-11-09 13:43:11
将这个圆形断面平均分为两部分，上部分为空气进口面积，下部分是水的进口面积，速度都设为0.5m/s，流速方向垂直于边界；

不要这么做，入口不分开，速度入口0.5m/s流速方向垂直于边界，入口空气/水体积分数0.5
赞一下 回复此楼
14楼2015-11-09 12:16:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

碧海蓝天文

银虫 (小有名气)
引用回帖:
9楼: Originally posted by 死天 at 2015-11-07 23:59:54
把模型截图放上来，特别是入口那里

12楼的图是我进口设置的说明。
赞一下 回复此楼
15楼2015-11-09 12:16:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

碧海蓝天文

银虫 (小有名气)
引用回帖:
14楼: Originally posted by 死天 at 2015-11-09 12:16:26
将这个圆形断面平均分为两部分，上部分为空气进口面积，下部分是水的进口面积，速度都设为0.5m/s，流速方向垂直于边界；

不要这么做，入口不分开，速度入口0.5m/s流速方向垂直于边界，入口空气/水体积分数0.5

入口空气/水体积分数0.5，这个是在边界条件的multiphase中设置吗？
赞一下 回复此楼
16楼2015-11-09 13:42:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

★
碧海蓝天文: 金币+1, ★有帮助 2015-11-10 17:59:25
引用回帖:
16楼: Originally posted by 碧海蓝天文 at 2015-11-09 13:42:55
入口空气/水体积分数0.5，这个是在边界条件的multiphase中设置吗？...

在各个相中直接设置
赞一下(1人) 回复此楼
17楼2015-11-10 11:13:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

碧海蓝天文

银虫 (小有名气)
引用回帖:
17楼: Originally posted by 死天 at 2015-11-10 11:13:46
在各个相中直接设置...

能截个图吗，谢谢

发自小木虫IOS客户端
回复此楼
18楼2015-11-10 17:59:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阳光香香的

新虫 (小有名气)
我也遇到了同样的问题，请问楼主解决了吗？
赞一下 回复此楼
19楼2015-12-29 11:07:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

拉格朗曰

金虫 (初入文坛)

【答案】应助回帖

这个直接用明渠流就行，入口用压力边界

发自小木虫Android客户端
赞一下 回复此楼
20楼2015-12-29 12:03:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
