liqiangguo银虫 (小有名气)
|
[求助]
新手，请各位帮我标定一下这张衍射图！非常感谢！ 已有1人参与
|
||
| 新手，请各位帮我标定一下这张衍射图！应该是奥氏体和马氏体的衍射斑，刚学TEM，我用DM测量衍射斑之间的距离然后取倒数，得到的d值和PDF卡片上的d值总是对不上，差得较多，角度也不对，请大家帮帮忙！谢谢！ 还有，从CCD图上能得到相机常数吗？求解答，谢谢！ |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 2-7.tif
- 附件 2 : 2-7.dm3
2015-10-02 08:44:34, 4.01 M
2015-10-02 08:47:23, 16.16 M
» 猜你喜欢
天津理工大学
已经有0人回复
-
台州学院有序多孔材料团队最后冲刺，同学们别错过哦，请速联系！
已经有0人回复
-
无机化学论文润色/翻译怎么收费?
已经有167人回复
-
江西科技师范大学物理化学课题组接收调剂生，名额还有，速来
已经有0人回复
-
求碳酸钠和碳酸氢钠的晶胞结构图或晶体结构图
已经有0人回复
-
求碳酸钠和碳酸氢钠的晶胞结构图或晶体结构图
已经有0人回复
-
江西科技师范大学物理化学课题组接收调剂生，12点开启，速来
已经有0人回复
-
【2026 考研调剂】哈尔滨工程大学 招收学硕调剂生（英语一、数学一）
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- !!!!!!!!!!!!!!!!
已经有0人回复
jerryboy
木虫 (小有名气)
- 应助: 20 (小学生)
- 金币: 1554.9
- 红花: 19
- 帖子: 68
- 在线: 52小时
- 虫号: 195343
- 注册: 2006-02-23
- 性别: GG
- 专业: 金属结构材料
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
感谢参与，应助指数 +1
liqiangguo: 金币+300, ★★★很有帮助 2015-10-03 11:08:31
感谢参与，应助指数 +1
liqiangguo: 金币+300, ★★★很有帮助 2015-10-03 11:08:31
|

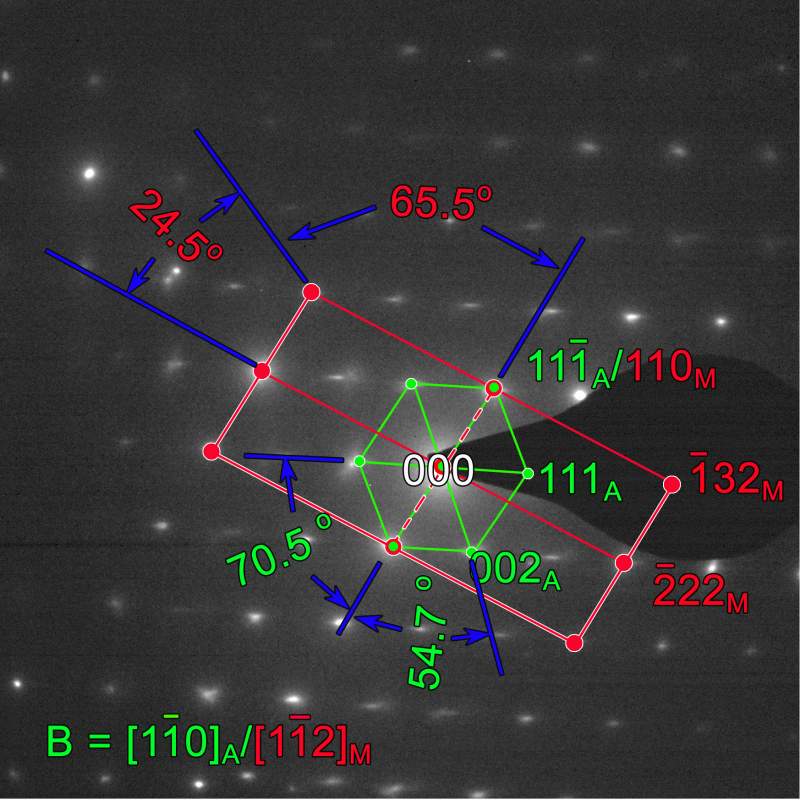

虽然衍射花样质量不佳，略有畸变，但仍可标定。假定是低碳马氏体钢，则马氏体正方度近似为一，按照体心立方晶胞参数约为0.286nm来标定，误差在可接受范围。奥氏体为面心立方，晶胞参数a=0.367 nm. 为确定是奥氏体，需能同时给出马氏体的衍射花样，给出两相位向关系，与文献报道一致，则证明残余奥氏体片的存在更具说服力。为此，作出的标定结果如下图：  由图可见，残余奥氏体(A)虽然没有处于[1-10]晶带轴正轴，但仍然给出了其结构信息和存在依据。另一方面，马氏体(M)的衍射花样也清晰可见(也偏离一定角度)。两者保持典型的K-S位向关系，即（1110)A//(110)M, [1-10]A//[1-12]M. 此位向关系更为残余奥氏体的标定和存在提供更可信的证据。 具体标定的程序，可参见本版块我对其他帖子的回复。 需要说明的信息是： 1） 花样的标尺信息可信，误差在5%以内。 2）所有衍射矢量测量结果应乘以0.95修正因子。这个是以奥氏体为内标对象获得的。 3）衍射花样给出的各晶面之间的夹角和计算结果吻合(考虑图像轻微畸变)，位向关系和文献报道一致。标定结果自洽合理可信。 |
4楼2015-10-02 22:45:02
jerryboy
木虫 (小有名气)
- 应助: 20 (小学生)
- 金币: 1554.9
- 红花: 19
- 帖子: 68
- 在线: 52小时
- 虫号: 195343
- 注册: 2006-02-23
- 性别: GG
- 专业: 金属结构材料

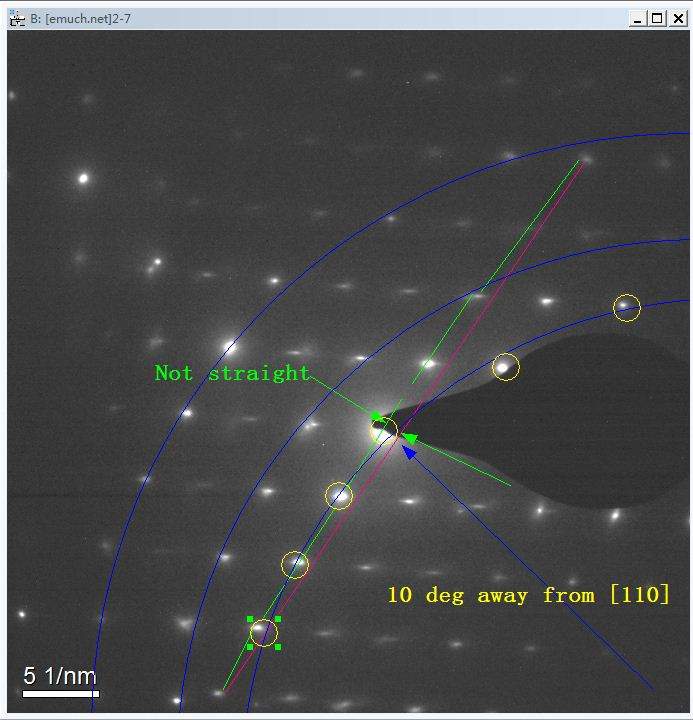

该衍射花样质量不够，不宜使用。请看下图： 从上面分析的结果看，可见： 1. 衍射花样图样扭曲。本应位列蓝色直线的衍射斑点，却分布在曲线上。由此所测量的衍射矢量的长度和相对夹角都失真。 2. 衍射斑点较强的那些点所围成的圆弧，有三层，如图中蓝色曲线所示。说明该电子束方向远离当前晶带轴超过十度。 3.照片透射束斑点的灰度值2100，远小于16位CCD相机定义的白色灰度值65536. 说明图像衬度和对比度及曝光时间等都没有调节好。 4.很多衍射斑点形状变形，各不一样。说明电镜投影镜象散没有调好。 5.只能分辨一套衍射花样，另一套基本看不见。如此，则分析奥氏体和马氏体两相位向关系不现实。说明拍摄衍射花样没找对地方，属于无的放矢。 建议： 1)上机重做，等有了可用的衍射花样，在哪来标定。 2)可在奥氏体的[110]晶带轴下拍摄，能同时获得两套完整的花样，反映奥氏体和马氏体直接的经典K-S位向关系。 3)马氏体和奥氏体的位向关系变体多，在此晶带轴下，可能获得多套完整的衍射花样。 |
» 本帖已获得的红花（最新10朵）
liqiangguo2楼2015-10-02 16:52:06
liqiangguo
银虫 (小有名气)
- 应助: 3 (幼儿园)
- 金币: 521.8
- 散金: 520
- 红花: 5
- 帖子: 163
- 在线: 105.9小时
- 虫号: 1235918
- 注册: 2011-03-17
- 专业: 金属材料的合金相、相变及
3楼2015-10-02 17:55:53
