应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 计算模拟区 » 第一性原理 » Vasp&MedeA » 结构优化参数设置问题
283/3返回列表上一页123
查看: 1807  |  回复: 27
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

jpchou

专家顾问 (著名写手)
引用回帖:
20楼: Originally posted by 13s154019 at 2015-08-17 16:05:33
你好：
     我是材料的硕士，现在做物理的理论计算，一些不懂的问题想请教一下关于铁电相变的问题，第一性原理计算铁电超晶格，优化结构时发生相变。看到文献上有的用vasp，有的用PWSCF，我用的是VASP。按照文献 ...

不好意思，我看不太懂你的問題

"按照文献上弛豫计算允许Ba、Sr位置变化吧，下面是我的参数设置，不过在计算过程中可以看到X,Y,Z位置的变化，最后却只保留了Z坐标的变化，想问一下我的计算哪里出了问题"

我想你的問題是 "在计算过程中可以看到X,Y,Z位置的变化，最后却只保留了Z坐标的变化" 對嬤?
但~我還是不清楚你想問什麼，能更詳細的說明一下嬤?
赞一下 回复此楼
21楼2015-08-17 16:34:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

13s154019

新虫 (初入文坛)
引用回帖:
21楼: Originally posted by jpchou at 2015-08-17 16:34:01
不好意思，我看不太懂你的問題

"按照文献上弛豫计算允许Ba、Sr位置变化吧，下面是我的参数设置，不过在计算过程中可以看到X,Y,Z位置的变化，最后却只保留了Z坐标的变化，想问一下我的计算哪里出了问题&quo ...

嗯，谢谢你的回复。
文献上在结构优化时允许Ba Sr原子的位置及对称性的变化，能够得出新的相
我就把IBRION=5 然后在坐标后面加上0.00000   0.00000   0.00000 T T T
在计算时从CONTCAR中可以看到上面三个坐标一个接一个变化，同时只能看到一个变化，
0.0037688442211055  0.0000000000000000  0.0000000000000000   T   T   T，
0.0000000000000000  0.0037688442211055  0.0000000000000000   T   T   T
  0.0000000000000000  0.0000000000000000 -0.0018750000000000   T   T   T
我的问题就是  “为什么CONTCAR中三个坐标的变化不能最后体现出来？是我的哪里设置错了？还是vasp就是这样的”
还有我原以为能够看到几个坐标的变化，然后对称性改变，得到新的相，再计算声子谱看它的稳定性，如果虚频较大再把最后一个最大的虚频的坐标变量0.1倍加到原坐标上接着计算，得到新的相，直到虚频很小为止，不知道这种想法对不对？？？

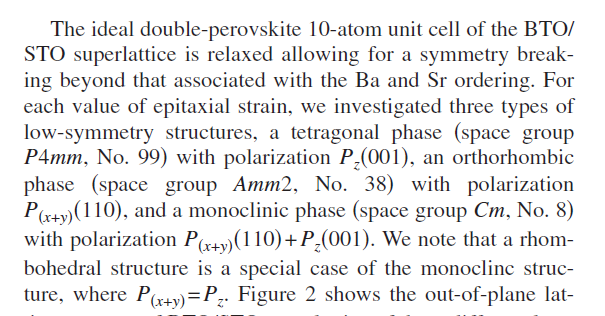

结构优化参数设置问题
赞一下 回复此楼
22楼2015-08-17 17:39:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jpchou

专家顾问 (著名写手)
??????????  ?????CONTCAR???????????仯?????????????????????????????????????vasp???????????
> ???_?? IBRION = 5 ???????? PHONON
   ???N??????^???????????
   "????????CONTCAR?п???????????????????????????仯??????????????仯??"
   (????@?e?????????OUTCAR ?? XDATCAR??????CONTCAR???????
      CONTCAR ?e????@???????Y?????????????Y??????^??)
  IBRION=5 ???????~ ??OUTCAR ??? Eigenvectors and eigenvalues of the dynamical matrix ?@???
  ???VASP ???????????????? eigenvalue & eigen mode ???@?????
  ?@???????????

??????????????????????仯???????????????????????????????????????????????????????????????????????????0.1??????????????????????????????????С?????????????????????????
>  VASP ????? "????????"
    ?????????o????????Y?????????^VASP????????????????????D
    ???ε????????_??
    ??? "???? 0.1 ??" ?@????.......?????????y??????N
    ?@?? "??????" ?K????^????
赞一下(1人) 回复此楼
23楼2015-08-18 06:55:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

13s154019

新虫 (初入文坛)
引用回帖:
23楼: Originally posted by jpchou at 2015-08-18 06:55:08
我的问题就是  “为什么CONTCAR中三个坐标的变化不能最后体现出来？是我的哪里设置错了？还是vasp就是这样的”
> 你開了 IBRION = 5 就是要計算 PHONON
   那麼，計算過程就是你看到的
   "在计算时从CO ...

计算试了试，计算声子谱后得到新的结构，这样算了五六步，不过没有出现文献上说的由P4mm,Cm,Amm2这个过程只是P4mm到P1相，不清楚怎么回事
1：是每次出现虚频后加0.1倍有问题么？
2：加过0.1倍后得到新的晶格参数    是直接声子计算还是优化后在计算？？？，优化后晶格的参数相差不大，，不过两种我都试过，结果一样，
3：后面又加0.2倍试了一下，结果也是直接到P1相，没出现什么Cm及Amm2相
4：还有就是文献里面提到的允许钡，锶两个原子的对称性改变是说在优化时只允许这两个原子的位置改变么？？还是别的意思？？

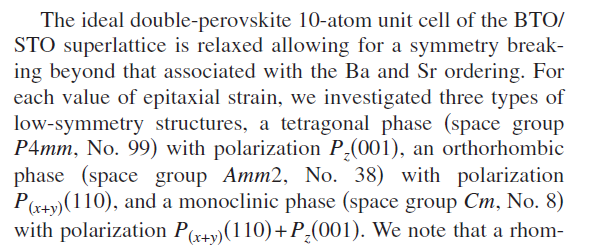

结构优化参数设置问题-1
赞一下 回复此楼
24楼2015-08-22 23:53:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jpchou

专家顾问 (著名写手)
你再怎樣計算都不可能?囊婚_始 P4mm
計算完後變成 Cm 或 Amm2
VASP "原則上" 是不可能幫你找出其他相
因為對稱群一開始就指定好了，計算過成是固定住的
所以你若是對某顆原子做微小位移
最後一定是得到 P1 相

你若是想要計算 Cm 或 Amm2
必須一開始就把原子對稱群排成 Cm 或 Amm2
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

13s154019
25楼2015-08-24 15:15:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

13s154019

新虫 (初入文坛)
送红花一朵
引用回帖:
25楼: Originally posted by jpchou at 2015-08-24 15:15:07
你再怎樣計算都不可能?囊婚_始 P4mm
計算完後變成 Cm 或 Amm2
VASP "原則上" 是不可能幫你找出其他相
因為對稱群一開始就指定好了，計算過成是固定住的
所以你若是對某顆原子做微小位移
最後一定是 ...

恩，谢谢你的回复
你再看看下面文献里的方法是怎么回事
谢了

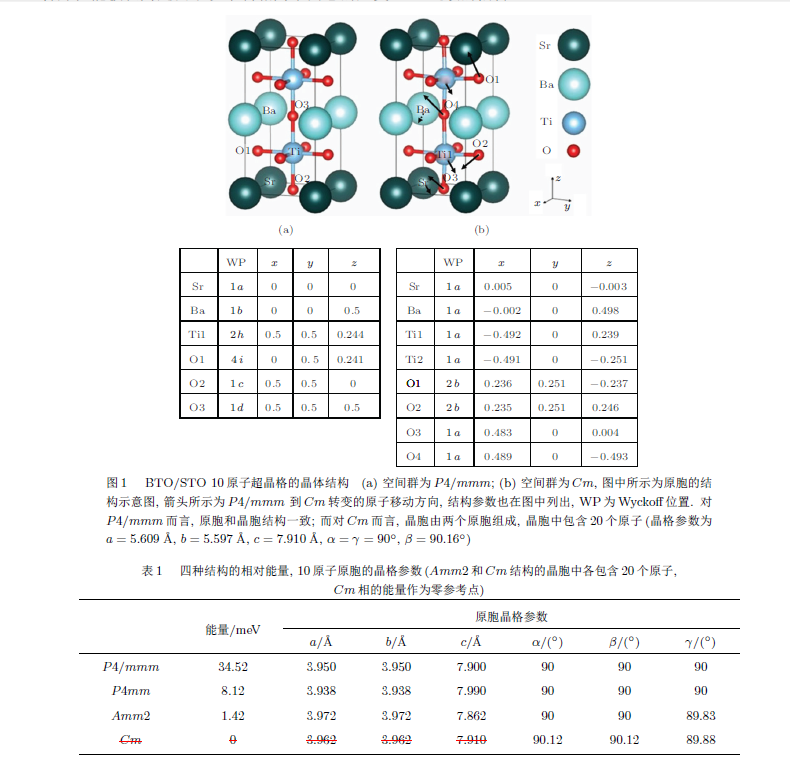

结构优化参数设置问题-2
赞一下 回复此楼
26楼2015-08-24 15:33:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

13s154019

新虫 (初入文坛)
引用回帖:
25楼: Originally posted by jpchou at 2015-08-24 15:15:07
你再怎樣計算都不可能?囊婚_始 P4mm
計算完後變成 Cm 或 Amm2
VASP "原則上" 是不可能幫你找出其他相
因為對稱群一開始就指定好了，計算過成是固定住的
所以你若是對某顆原子做微小位移
最後一定是 ...

嗯，看出来了，
是算不出来了，这篇文献里面讲通过冻结不稳定声子得到新的结构
而不是对原子作微小的位移，能讲讲这个怎么冻结声子么？？

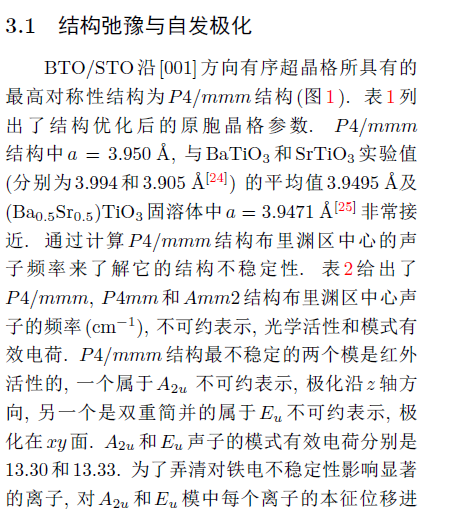

结构优化参数设置问题-3

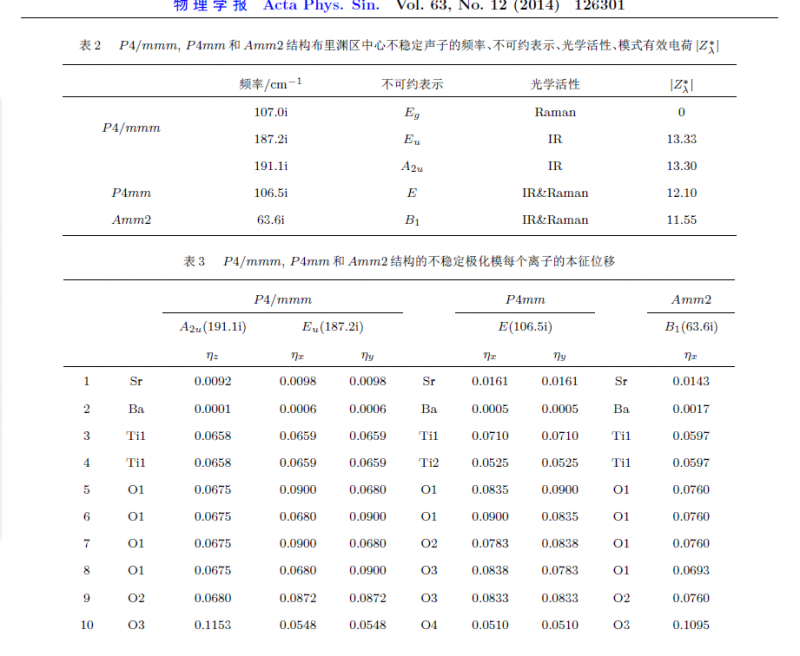

结构优化参数设置问题-4


结构优化参数设置问题-5


结构优化参数设置问题-6


结构优化参数设置问题-7
赞一下 回复此楼
27楼2015-08-24 17:54:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jpchou

专家顾问 (著名写手)
引用回帖:
27楼: Originally posted by 13s154019 at 2015-08-24 17:54:37
嗯，看出来了，
是算不出来了，这篇文献里面讲通过冻结不稳定声子得到新的结构
而不是对原子作微小的位移，能讲讲这个怎么冻结声子么？？





...

能讲讲这个怎么冻结声子么？？

> 就如同我上面講的

"你若是想要計算 Cm 或 Amm2
必須一開始就把原子對稱群排成 Cm 或 Amm2"

中文 "凍結" 就是 "不能動" 也就是 "固定"
也就是你一開始把原子群固定在 Cm 或 Amm2
這就是 "凍結"

"凍結聲子"
就是你計算出聲子 vibration mode
根據他 "動" 的方向
把原子群固定在他 "動" 的方向的位置上
就是 "凍結聲子"
赞一下(1人) 回复此楼
28楼2015-08-24 21:48:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 13s154019 的主题更新
283/3返回列表上一页123
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考博] 申博26年 +4 八6八68 2026-03-19 4/200 2026-03-24 15:49 by 小Ben呵呵
[考研] 一志愿北京化工大学材料与化工 264分各科过A区国家线 +3 哈哈157349 2026-03-21 3/150 2026-03-24 14:11 by zhyzzh
[考研] 求调剂 +7 十三加油 2026-03-21 7/350 2026-03-23 23:48 by 热情沙漠
[考研] 335分 | 材料与化工专硕 | GPA 4.07 | 有科研经历 +4 cccchenso 2026-03-23 4/200 2026-03-23 23:00 by 徐ckkk
[考研] 284求调剂 +3 yanzhixue111 2026-03-23 6/300 2026-03-23 22:58 by pswait
[考研] 考研化学308分求调剂 +7 你好明天你好 2026-03-23 8/400 2026-03-23 18:39 by macy2011
[考研] 333求调剂 +6 87639 2026-03-21 10/500 2026-03-23 10:41 by Iveryant
[考研] 一志愿东华大学化学070300，求调剂 +7 2117205181 2026-03-21 8/400 2026-03-22 22:55 by chixmc
[考研] 一志愿华中农业071010，总分320求调剂 +5 困困困困坤坤 2026-03-20 6/300 2026-03-22 17:41 by hxsm
[考研] 311求调剂 +3 26研0 2026-03-20 3/150 2026-03-22 14:46 by ColorlessPI
[考研] 285求调剂 +6 ytter 2026-03-22 6/300 2026-03-22 12:09 by 星空星月
[基金申请] 山东省面上项目限额评审 +4 石瑞0426 2026-03-19 4/200 2026-03-22 08:50 by Wei_ren
[考研] 一志愿重庆大学085700资源与环境总分308求调剂 +7 墨墨漠 2026-03-20 7/350 2026-03-21 16:36 by barlinike
[考研] 265求调剂 +12 梁梁校校 2026-03-19 14/700 2026-03-21 13:38 by lature00
[考研] 南京大学化学376求调剂 +3 hisfailed 2026-03-19 6/300 2026-03-20 23:43 by hisfailed
[考研] 294求调剂材料与化工专硕 +15 陌の森林 2026-03-18 15/750 2026-03-20 23:28 by JourneyLucky
[考研] 321求调剂 +9 何润采123 2026-03-18 11/550 2026-03-20 23:19 by JourneyLucky
[考研] 一志愿苏州大学材料求调剂，总分315（英一） +5 sbdksD 2026-03-19 5/250 2026-03-20 22:10 by luoyongfeng
[考研] 一志愿 南京航空航天大学大学 ，080500材料科学与工程学硕 +5 @taotao 2026-03-20 5/250 2026-03-20 20:16 by JourneyLucky
[考研] 085410人工智能专硕317求调剂（0854都可以） +4 xbxudjdn 2026-03-18 4/200 2026-03-20 09:07 by 不168
信息提示
关闭
请填处理意见
关闭
