[求助] 请大神帮忙分析一下这个SEM图片属于疲劳断裂还是冲击断裂啊？能看出断裂原因吗？ 已有8人参与

材料是40Cr，每次都承受冲击载荷，工作3000次左右突然发生断裂。
经调质后进行高频淬火，完全淬透。
请问从图片能分析出属于疲劳断裂还是冲击断裂吗？整体算是脆性断裂吧？

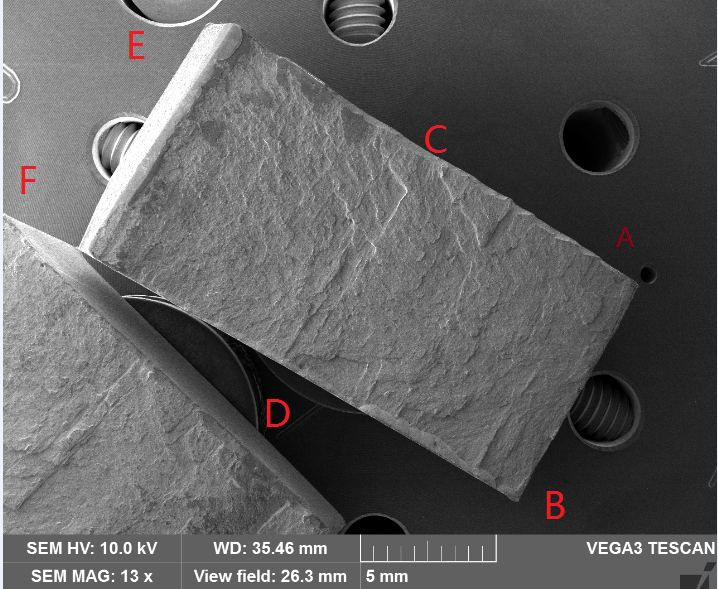

A处似乎有夹杂，不知道这个是不是引起断裂的原因？

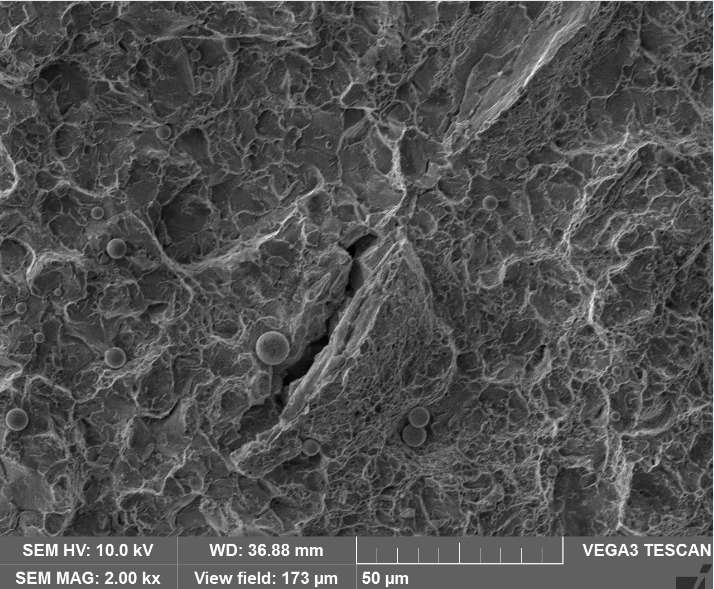

没找到明显的裂纹，只找到一处。。。

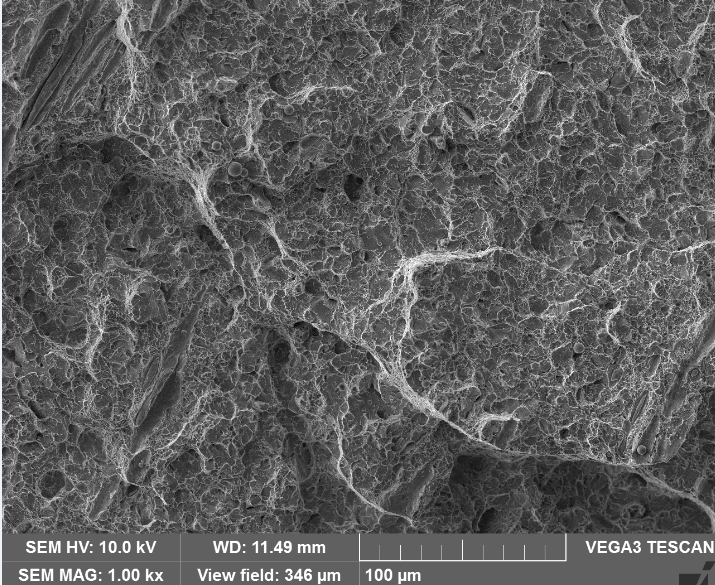

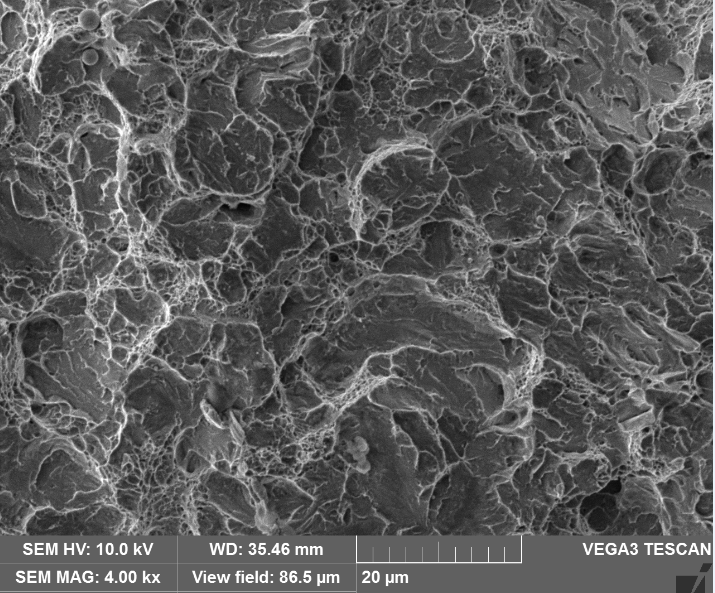

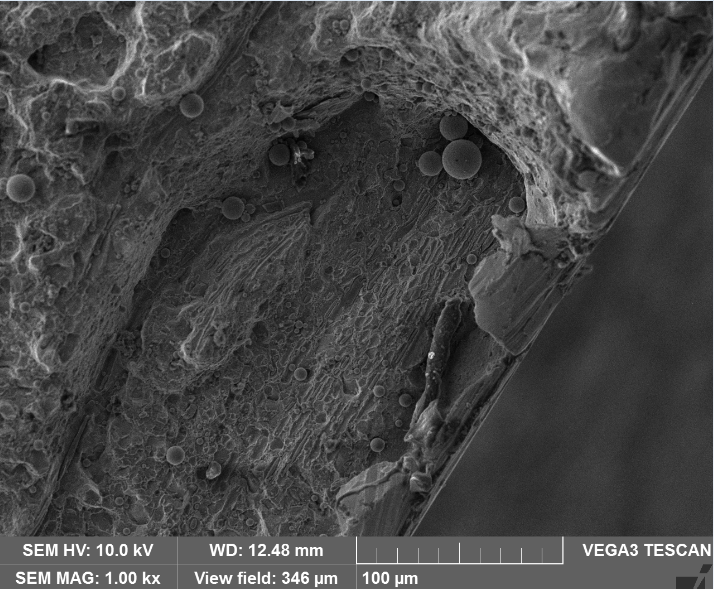

请大神帮忙分析一下这个SEM图片属于疲劳断裂还是冲击断裂啊？能看出断裂原因吗？


请大神帮忙分析一下这个SEM图片属于疲劳断裂还是冲击断裂啊？能看出断裂原因吗？-1


请大神帮忙分析一下这个SEM图片属于疲劳断裂还是冲击断裂啊？能看出断裂原因吗？-2


请大神帮忙分析一下这个SEM图片属于疲劳断裂还是冲击断裂啊？能看出断裂原因吗？-3


请大神帮忙分析一下这个SEM图片属于疲劳断裂还是冲击断裂啊？能看出断裂原因吗？-4


请大神帮忙分析一下这个SEM图片属于疲劳断裂还是冲击断裂啊？能看出断裂原因吗？-5


请大神帮忙分析一下这个SEM图片属于疲劳断裂还是冲击断裂啊？能看出断裂原因吗？-6


请大神帮忙分析一下这个SEM图片属于疲劳断裂还是冲击断裂啊？能看出断裂原因吗？-7


请大神帮忙分析一下这个SEM图片属于疲劳断裂还是冲击断裂啊？能看出断裂原因吗？-8
回复此楼

» 收录本帖的淘帖专辑推荐

百宝箱

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-06-12 05:56:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

兔八哥zj

铜虫 (小有名气)

【答案】应助回帖

做一下金相看看吧，看一下断裂起始区是否有夹杂、缺陷。
赞一下(1人) 回复此楼
7楼2015-06-26 14:53:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

仰光

铜虫 (小有名气)

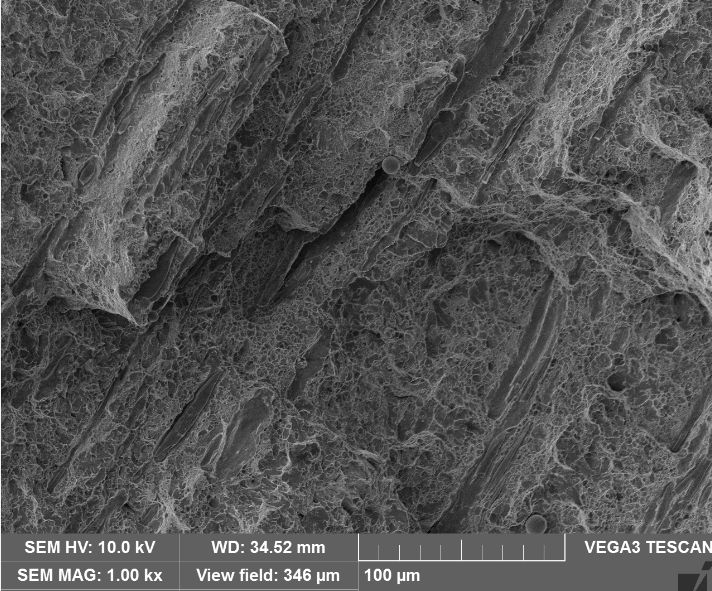

那些长条形的沟是什么啊？
赞一下 回复此楼
2楼2015-06-12 06:02:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wucy3657623

木虫 (正式写手)

芒果毛毛虫

【答案】应助回帖

感谢参与，应助指数 +1
是不是轧制过的材料，长条条很像被拉长的晶粒。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
专注金相30年.wucy365@outlook.com
3楼2015-06-12 07:29:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonduo

金虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
首先，确认是否存在过载。3000次就发生断裂，不应为疲劳断裂，个人认为应该是存在过载、材料本身缺陷或者结构设计不合理的地方。
赞一下 回复此楼
有朋自远方来，不亦乐乎...
4楼2015-06-12 16:27:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

仰光

铜虫 (小有名气)
我也不知道长条型的是什么哎。应该不是轧制材料
赞一下 回复此楼
5楼2015-06-12 19:44:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lucifer007

铁杆木虫 (正式写手)

【答案】应助回帖

感觉是脆性和韧性的混合断裂
赞一下 回复此楼
6楼2015-06-16 08:30:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lixinfeng__

木虫 (正式写手)

【答案】应助回帖

裂纹源在零件的AB之间，看断口上没有疲劳辉纹。个人觉得不属于疲劳断裂。应该属于钢的自身缺陷。那个长条看起来像MnS夹杂。你可以做下夹杂物评级。
赞一下 回复此楼
8楼2015-06-26 15:04:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bf1987221

铁虫 (初入文坛)

【答案】应助回帖

工件承受3000次冲击载荷断裂，断口包含“平台+河流花纹” 以及“条坑+河流花纹”两种裂纹扩展形式，应该发生了包含疲劳破损在内的混合型断裂。
单纯冲击破断一次就结束了，实际破断中也不会有单一的疲劳断裂
本人只做过拉压疲劳，所以对于冲击型疲劳不敢断言，不过图8类似于疲劳源。

LZ请人看照片，请做好照片的位置以及断裂方向的标记，要不谁知道那是哪。
赞一下 回复此楼
9楼2015-06-26 19:11:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a15955512830

新虫 (初入文坛)
长条状的均为夹杂物，很可能是硫化物夹杂，钢材质量不行
赞一下 回复此楼
10楼2015-09-09 21:06:42
