应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 经轧制、退火，组织中孔洞的周围晶粒细小，求解释。
111/2返回列表12下一页
查看: 1195  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

cyg376116

银虫 (小有名气)

[交流] 经轧制、退火，组织中孔洞的周围晶粒细小，求解释。

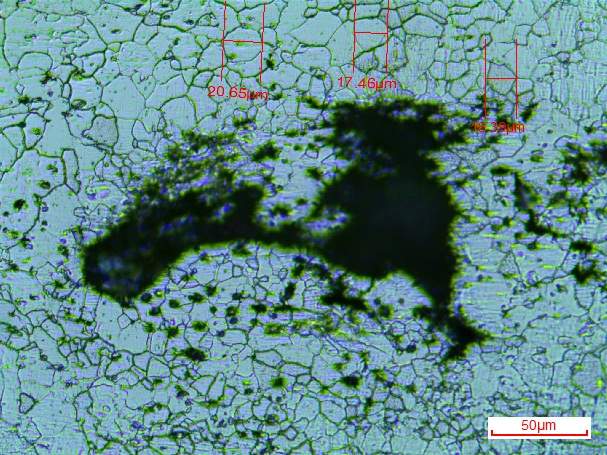

经轧制、退火，组织中孔洞的周围晶粒细小，求解释。

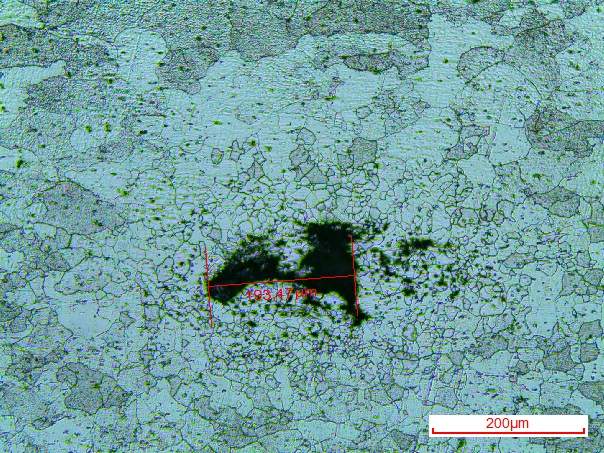

经轧制、退火，组织中孔洞的周围晶粒细小，求解释。


经轧制、退火，组织中孔洞的周围晶粒细小，求解释。-1
回复此楼

» 收录本帖的淘帖专辑推荐

百宝箱

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
其实你很好！
1楼 2015-05-26 16:20:00
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

peterflyer

木虫之王 (文学泰斗)

peterflyer
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我猜测若事实真是这样的话，有可能是空洞处由于存在应力集中而导致的应变较大，再结晶形核率高所致。
赞一下(1人) 回复此楼
8楼2015-05-27 16:59:33
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

mines

金虫 (正式写手)
有没有可能黑洞是第二相脱落的地方？那样的话有可能是Particle stimulated nucleation.
赞一下 回复此楼
2楼2015-05-26 20:14:53
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

上官广晗

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
空洞在轧制之前存在。

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2015-05-26 20:28:14
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

飞翔就飞翔

金虫 (正式写手)
颗粒脱落

[ 发自小木虫客户端 ]
回复此楼
为学术，得拼啦
4楼2015-05-26 21:23:08
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

cyg376116

银虫 (小有名气)
引用回帖:
2楼: Originally posted by mines at 2015-05-26 20:14:53
有没有可能黑洞是第二相脱落的地方？那样的话有可能是Particle stimulated nucleation.

第二相的可能性不太大，这个是纯钼板坯。纯度＞99.95%。有没有其他可能引起这种晶粒细化？
赞一下 回复此楼
其实你很好！
5楼2015-05-27 10:00:23
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

cyg376116

银虫 (小有名气)
引用回帖:
3楼: Originally posted by 上官广晗 at 2015-05-26 20:28:14
空洞在轧制之前存在。

这个怎么比较好的区分？谢谢！
赞一下 回复此楼
其实你很好！
6楼2015-05-27 10:01:07
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

gyp1989

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我猜，只是猜哦：
轧制过程中，孔洞会被压合，像你这个可能是孔洞太大或者压下不够，孔洞只是部分压合，未完全压实，但是现孔洞旁边的组织可能是压合组织，组织的连续性不够，退火过程中原子的扩散速率受到影响，所以阻碍了晶粒的长大。
赞一下 回复此楼
哈哈，嘿嘿，呼噜呼噜~
7楼2015-05-27 10:29:21
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

上官广晗

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by cyg376116 at 2015-05-27 10:01:07
这个怎么比较好的区分？谢谢！...

这是夹杂缺陷，铸锭带来的。

[ 发自小木虫客户端 ]
赞一下 回复此楼
9楼2015-05-27 18:31:48
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wulffer
引用回帖:
8楼: Originally posted by peterflyer at 2015-05-27 16:59:33
我猜测若事实真是这样的话，有可能是空洞处由于存在应力集中而导致的应变较大，再结晶形核率高所致。

RE
10楼2015-05-28 11:32:19
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 cyg376116 的主题更新
111/2返回列表12下一页
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 一志愿华东理工大学081700，初试分数271 +3 kotoko_ik 2026-03-23 4/200 2026-03-23 20:47 by 我的船我的海
[考研] 335分 | 材料与化工专硕 | GPA 4.07 | 有科研经历 +3 cccchenso 2026-03-23 3/150 2026-03-23 19:55 by pswait
[考研] 333求调剂 +3 ALULU4408 2026-03-23 3/150 2026-03-23 19:04 by macy2011
[考研] 328求调剂，英语六级551，有科研经历 +7 生物工程调剂 2026-03-17 12/600 2026-03-23 18:18 by YMU施老师
[考研] 307求调剂 +3 余意卿 2026-03-21 3/150 2026-03-23 10:32 by Iveryant
[考研] 一志愿中南大学化学学硕0703总分337求调剂 +4 niko- 2026-03-22 4/200 2026-03-23 07:56 by Iveryant
[考研] 一志愿华中农业071010，总分320求调剂 +5 困困困困坤坤 2026-03-20 6/300 2026-03-22 17:41 by hxsm
[考研] 考研调剂 +3 呼呼？~+123456 2026-03-21 3/150 2026-03-21 20:04 by 无际的草原
[考研] 一志愿深大，0703化学，总分302，求调剂 +4 七月-七七 2026-03-21 4/200 2026-03-21 18:20 by 学员8dgXkO
[考研] 296求调剂 +4 www_q 2026-03-20 4/200 2026-03-21 17:26 by 学员8dgXkO
[考研] 268求调剂 +9 简单点0 2026-03-17 9/450 2026-03-21 15:37 by lature00
[考研] 一志愿山大07化学 332分 四六级已过 本科山东双非 求调剂！ +3 不想理你 2026-03-16 3/150 2026-03-21 03:59 by JourneyLucky
[考研] 机械专硕299求调剂至材料 +3 kkcoco25 2026-03-16 4/200 2026-03-21 03:52 by JourneyLucky
[考研] 二本跨考郑大材料306英一数二 +3 z1z2z3879 2026-03-17 3/150 2026-03-21 02:29 by JourneyLucky
[考研] 265求调剂 +9 梁梁校校 2026-03-17 9/450 2026-03-21 02:17 by JourneyLucky
[考研] 321求调剂 +9 何润采123 2026-03-18 11/550 2026-03-20 23:19 by JourneyLucky
[考研] 材料学硕297已过四六级求调剂推荐 +11 adaie 2026-03-19 11/550 2026-03-20 21:30 by laoshidan
[考研] 广西大学家禽遗传育种课题组2026年硕士招生（接收计算机专业调剂） +3 123阿标 2026-03-17 3/150 2026-03-20 15:58 by 飞行琦
[考博] 申博26年 +3 八6八68 2026-03-19 3/150 2026-03-19 19:43 by nxgogo
[硕博家园] 湖北工业大学 生命科学与健康学院-课题组招收2026级食品/生物方向硕士 +3 1喜春8 2026-03-17 5/250 2026-03-17 17:18 by ber川cool子
信息提示
关闭
请填处理意见
关闭
