4楼: Originally posted by 1306256567 at 2015-04-28 08:26:21
各个方向上都有，看上去到不像划痕，也有可能是孪晶

11楼: Originally posted by wangliyi at 2015-04-30 09:20:23
您看可能是退火孪晶吗？我的材料最终处理状态是固溶退火。
退火孪晶的密度有这么高吗？
还有就是磨金相的时候有没有可能引入这么多的孪晶？...

10楼: Originally posted by wangliyi at 2015-04-30 09:18:20
HCl+FeCl3+H2O，用别人的，比例我也不知道。。滴在上面，大约10秒，就冲掉。。千万别用棉签擦，会有划痕。...

13楼: Originally posted by y0ngy0ng at 2015-04-30 18:29:54
哦哦，用自来水冲洗可以么？...

14楼: Originally posted by 《草原的风》 at 2015-05-02 21:45:52

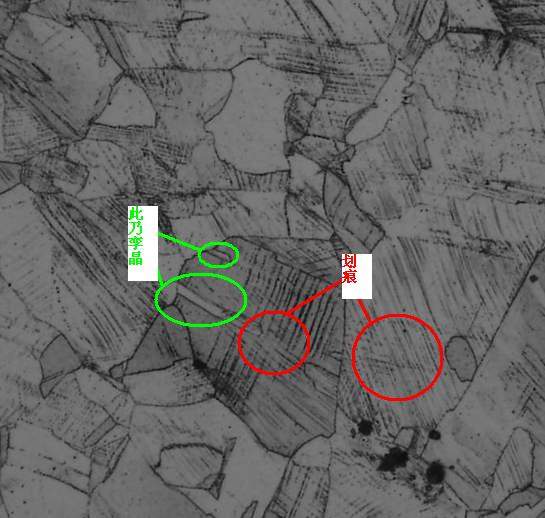

我还是坚持是划痕，不可能是孪晶，更不可能是滑移线，滑移线根本就不可能交叉！图中有孪晶，绿线圈住的那个，孪晶是两条线是平行的，终止于晶内的那2个。

...

15楼: Originally posted by wdlwxyh at 2015-05-02 22:01:29
孪晶好像界线要轻易一点，要粗一点，照片上比较密的平行的线条好像是滑移线，你可以在抛光好的样品上打个维氏硬度，然后拍照，然后时刻以后再拍照，对比之下就可以知道哪些是滑移带，哪些是孪晶了，你还可以发现在孪 ...

17楼: Originally posted by wangliyi at 2015-06-02 15:22:06
您好，我不赞成您的观点，因为划痕应该是混乱的，或者是整个视野上都是平行的，但是这里的平行新整体上是一个晶粒一个方向啊。...
