[求助] 求助如何画三维网格？

Ansys Fluent 菜鸟一枚~

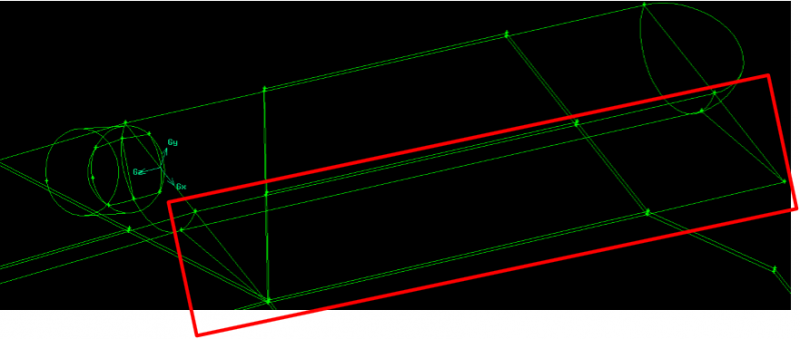

三维模型构造如图所示，红色边框是最有问题的部分~~

想要划分网格类型是 Mesh volumn中的 Elements: Hex, Type: Cooper

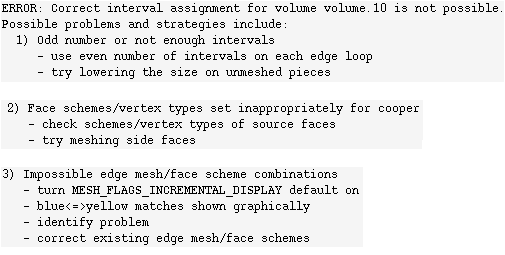

划分过程中一直有error出现，实在不懂该如何解决~

请大神求助~~

求助如何画三维网格？


求助如何画三维网格？-1
