小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 失效分析 » 拉伸断口。第一个工件，让大家帮忙选多少倍
172/2返回列表上一页12
查看: 1801  |  回复: 16
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

dickliu7

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
下雨天出现: 金币+3, ★有帮助, 谢谢你的回复， 2015-04-09 12:34:14
???@??????????????milling cutter type fracture???????????????????????????????С????γ????^??cup and cone fracture.

??????T???????????

1. ?????????????????????????????????B??
2. ???????w?@??R??????????????ò??
3. ?????????????????^?????????????????С???u????????????????????ó????????????????????????N?????????????g???P???????????c??λ????P????????????????????case by case?????????ǹ????????????T???????
4. ????????????????????Q???????????????l???????ɡ?
5. ?????????????????????p??^???a????????????p?????^?????a?????????????????????c?????????????
赞一下(1人) 回复此楼
11楼2015-04-09 10:58:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

下雨天出现

铜虫 (小有名气)
引用回帖:
11楼: Originally posted by dickliu7 at 2015-04-09 10:58:28
你這個破裂面是典型的milling cutter type fracture，一般是大試片及低速拉伸所致，如果試片變小就會形成所謂的cup and cone fracture.

我的習慣做破裂分析：

1. 將破裂件兜回去，照相以及分析，應力狀態。
...

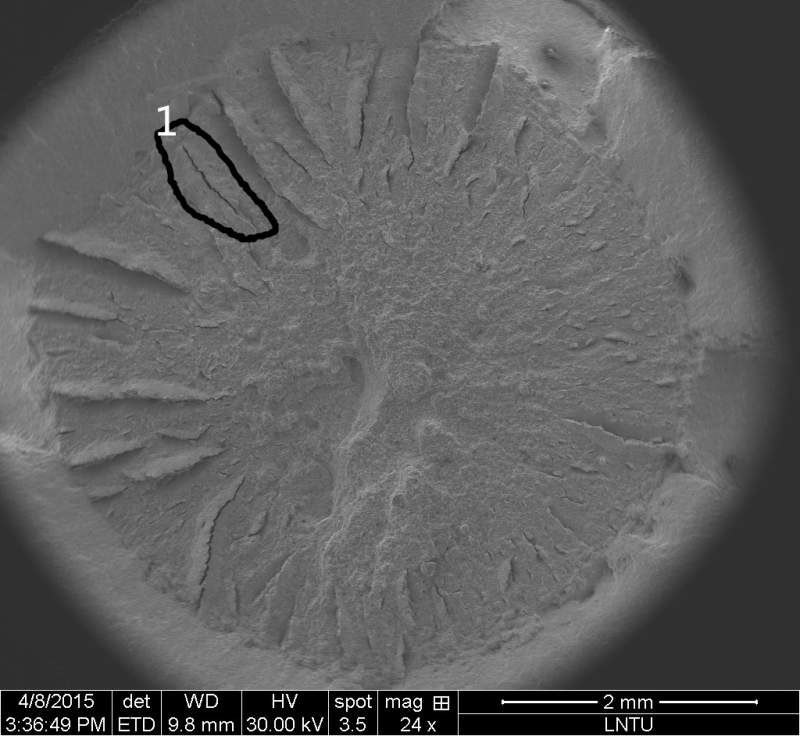

你说分析一条半径，指的是图中的黑色圆圈处的那一条半径吗
拉伸断口。第一个工件，让大家帮忙选多少倍
赞一下 回复此楼
12楼2015-04-09 12:38:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
9楼: Originally posted by 下雨天出现 at 2015-04-09 08:05:40
为什么这么说呢？...

这些个坑坑很像韧窝，它们的精细结构在10000倍以上才能够看清楚啊。
赞一下(1人) 回复此楼
13楼2015-04-10 21:52:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

diana_1025

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
楼主发的是典型的韧窝型断口，其实利用扫描电镜来分析断口得到的信息无非以下几个方面：一是先从宏观上观察断口三个特征区是否明显，各个区有什么特征，很容易能够判断出属于什么类型的断口；再就是观察各个特征区所占的比例大小；另外有些也可以观察到是否有颗粒或夹杂物脱落等痕迹。所以对于断口的分析，要通过不同的放大倍数来观察拍照，以把要观察的东西看清楚为原则，一般每个区需要拍几张不同大小的。
赞一下(1人) 回复此楼
14楼2015-04-11 17:34:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

下雨天出现

铜虫 (小有名气)
引用回帖:
14楼: Originally posted by diana_1025 at 2015-04-11 17:34:45
楼主发的是典型的韧窝型断口，其实利用扫描电镜来分析断口得到的信息无非以下几个方面：一是先从宏观上观察断口三个特征区是否明显，各个区有什么特征，很容易能够判断出属于什么类型的断口；再就是观察各个特征区所 ...

我知道这个是典型的韧窝断口，但是这个断裂机制是怎样的我还不太清楚。
赞一下 回复此楼
15楼2015-04-11 21:08:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaokaikai

金虫 (小有名气)
引用回帖:
5楼: Originally posted by 下雨天出现 at 2015-04-08 18:02:56
我看了几本书，还是看不出来这几张图片断裂机理，但是在别的数据上，延伸率和断面收缩率也是蛮高的，显示出韧性蛮好，但韧窝神马的，我觉得多，但是都比较浅，请问，我是该做面扫，还是点扫之类的继续研究呀？

韧窝多，且韧窝比较浅的话，说明此材料的韧性不好啊，有没有搞错啊，观察断裂机理就做SEM就好了
赞一下 回复此楼
跟从心的方向
16楼2015-04-11 22:22:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

diana_1025

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★
下雨天出现: 金币+3, ★有帮助, 但是在发射区里面还存在着撕裂棱，这个不太好分析。 2015-04-14 22:28:55
引用回帖:
15楼: Originally posted by 下雨天出现 at 2015-04-11 21:08:19
我知道这个是典型的韧窝断口，但是这个断裂机制是怎样的我还不太清楚。...

这个断裂机制是现成的理论啊，你在课本上找就有韧窝型断口的断裂机制啊，比如先怎么形成空洞，然后怎么扩展，怎么连接，最后怎么断裂!
赞一下 回复此楼
17楼2015-04-12 09:59:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
