| 查看: 3447 | 回复: 11 | ||||
wangyan6930木虫 (著名写手)
|
[求助]
光催化问题求助，急急急！欢迎大家讨论！已有3人参与
|
|||
|

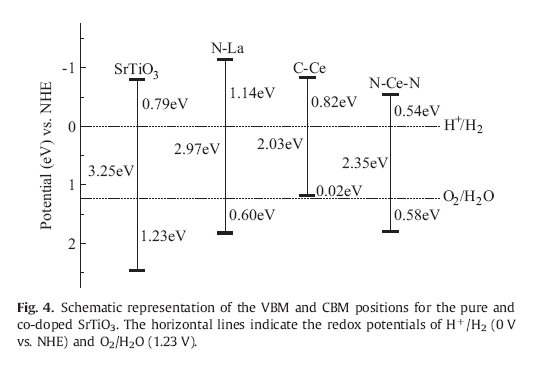

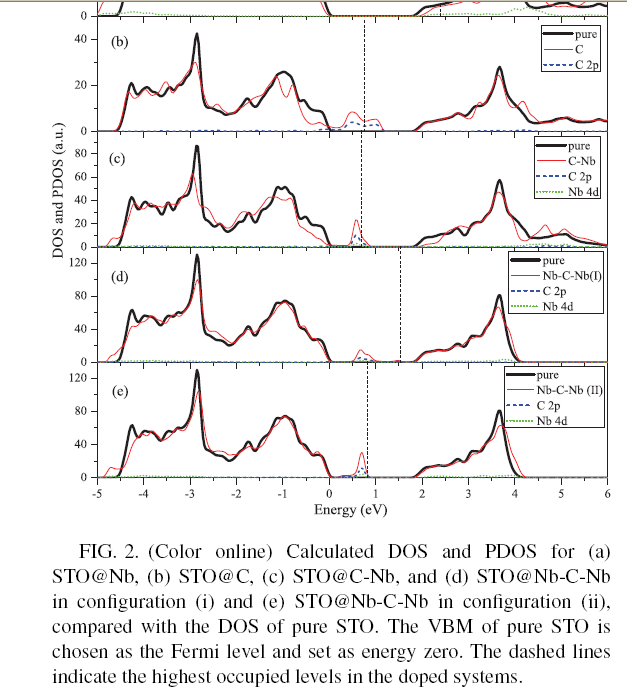

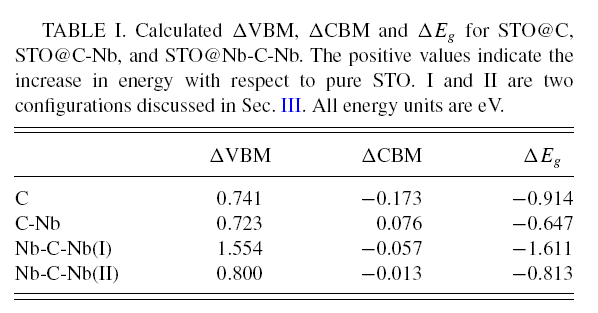

想请教大家一个关于半导体掺杂的问题，我看了好多文献，但是始终没有弄清楚这几个问题，希望高手指点，谢谢！ 如下图所示是光催化的文献里面都涉及到的价带和导带的平移，把纯的或者说本征半导体的态密度和掺杂的态密度画在了一起，但是我不明白是以什么样的标准把两个体系的DOS画在一起的（注：我关注的不是如何画图，而是把两张图联系在一起的共同能量参考点）我有以下几个不成熟的考虑，希望大家指正和帮助： 1、就是根据计算得到的本征半导体和掺杂半导体的费米能级，根据费米能级的差值进行平移，但是我发现这个是不正确的。我也查了相关资料，对于不同体系来说能量的参考点的选择不同，主要根赝势的选择有关系。 2、从图形分析发现，很多文章是以本征半导体的价带顶做为参考，对于掺杂的半导体而言，就是选择形状与本征半导体价带顶对应的位置对齐，把两张DOS图画在一起，但是我不知道有没有理论依据，还有的就是这个对于计算CBM和VBM移动至关重要，我感觉也不是简单的图形对接，应该有从数据上的拼接的出发点，但是我没有想到。也看到一些资料是跟本征半导体的价带顶对应，但是还是不知道按照什么样的原则来对应。 3、就是从能带图上面下手，和2类似的情况就是我不知道如何下手才能把掺杂体系和本征半导体的价带顶对应。 4、网上看到A better way to align the bands is by reference to an electrostatic potential away from the defect atoms, or shifts in potentials at atoms sites. 当然也就是需要计算功函数，然后选择真空做为共同的能量能考点，然后根据计算得到费米能级的平移，关键我查阅相关资料发现VASP计算功函数基本都是针对的表面体系，对于块体好像不能处理功函数。 5、和我的问题相关的就是下面的DOS图、CBM和VBM移动、vs.NHE图，希望大家能帮忙解答一下小弟心中的疑惑，指正一下本征半导体和掺杂半导体的DOS是按照什么样的原则做在一个图里面的，也就是共同的能量能考点。谢  1.png  2.png  3.png |
回复此楼» 收录本帖的淘帖专辑推荐
 表界面计算 | MS学习 |
» 猜你喜欢
博士读完未来一定会好吗
已经有21人回复
-
导师想让我从独立一作变成了共一第一
已经有5人回复
-
到新单位后，换了新的研究方向，没有团队，持续积累2区以上论文，能申请到面上吗
已经有11人回复
-
读博
已经有4人回复
-
JMPT 期刊投稿流程
已经有4人回复
-
心脉受损
已经有5人回复
-
Springer期刊投稿求助
已经有4人回复
-
小论文投稿
已经有3人回复
-
Bioresource Technology期刊，第一次返修的时候被退回好几次了
已经有9人回复
-
申请2026年博士
已经有6人回复
» 本主题相关价值贴推荐，对您同样有帮助:
TiO2（101）晶面控制问题
已经有4人回复- 电催化与光电催化的应用效果有何不同？
已经有4人回复
- 光催化材料都有什么？有人总结过吗？国内国外谁在这方面厉害呢？
已经有11人回复
- 催化剂挤条求助，急急急
已经有42人回复
- 急急急！！！求助催化氧化反应中，传质阻力与催化剂用量和反应温度的关系
已经有12人回复
- 求助光催化领域顶尖期刊
已经有4人回复
- 可见光催化的新方向，您发现了吗？
已经有82人回复
- 光催化的选择性原因
已经有17人回复
- 光催化解水产氢综述一篇
已经有16人回复
- 水溶性防锈剂所遇到的问题，大家讨论一下。
已经有14人回复
- 神奇的光催化材料-最新JACS文献赏析
已经有47人回复
- 香港中文大学余济美教授报告心得，欢迎大家交流~
已经有45人回复
- DMC催化剂制备交流
已经有9人回复
- 最新一篇JACS光催化论文赏析，欢迎大家一起来讨论~
已经有182人回复
- 讨论下国内外做TiO2光催化的牛人或课题组！
已经有10人回复
- 大家来讨论下光催化活性检测的问题
已经有9人回复
- 【讨论】大家讨论下我这个类似脑文格（Knoevenagel ）反应条件控制
已经有4人回复
- 【讨论】光催化二氧化钛产生载流子机理
已经有8人回复
- 【讨论】请大家说一说光催化方法在污水处理领域都是适合做哪些工作
已经有25人回复
- 【讨论】有做过光降解罗丹明B的请进
已经有45人回复
fengxuanyue
铁虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 109.6
- 红花: 1
- 帖子: 32
- 在线: 86.5小时
- 虫号: 2520836
- 注册: 2013-06-25
- 性别: GG
- 专业: 凝聚态物性I:结构、力学和
送红花一朵
8楼2016-09-26 14:27:52
2楼2015-04-09 20:18:37
wangyan6930
木虫 (著名写手)
- 应助: 29 (小学生)
- 金币: 1639.4
- 散金: 3251
- 红花: 7
- 帖子: 1381
- 在线: 1039.3小时
- 虫号: 1428980
- 注册: 2011-10-06
- 性别: GG
- 专业: 基础物理学
3楼2015-04-10 00:09:22
4楼2015-04-10 08:32:25
mazuju028
木虫 (正式写手)
- 1ST强帖: 2
- 应助: 30 (小学生)
- 贵宾: 0.141
- 金币: 2794.4
- 散金: 528
- 红花: 10
- 帖子: 942
- 在线: 419.4小时
- 虫号: 668835
- 注册: 2008-12-05
- 性别: GG
- 专业: 凝聚态物性 II ：电子结构
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
wangyan6930: 金币+80, ★★★很有帮助, 不错 2015-04-11 07:35:05
wangyan6930: 金币+80, ★★★很有帮助, 不错 2015-04-11 07:35:05
|
一般两种方法，一种是以某个远离掺杂原子的原子内层DOS为标准，例如TiO2,和TIO2掺杂N，可以选择远离N原子的某个O原子的S轨道为参照标准，只要画出两个体系的那个O原子的PDOS，将两个对准，相应的平移量用到整个体系中即可。这种方法我在几篇APL中见过。例如： Appl. Phys. Lett. , 100 (18), 182102, 2012. 另一种方法，就是你所说的建立表面，计算功函数，以真空能级为参照标准。 |
5楼2015-04-10 13:47:17
6楼2015-04-10 14:15:18
wangyan6930
木虫 (著名写手)
- 应助: 29 (小学生)
- 金币: 1639.4
- 散金: 3251
- 红花: 7
- 帖子: 1381
- 在线: 1039.3小时
- 虫号: 1428980
- 注册: 2011-10-06
- 性别: GG
- 专业: 基础物理学
7楼2015-04-10 17:14:49
wangyan6930
木虫 (著名写手)
- 应助: 29 (小学生)
- 金币: 1639.4
- 散金: 3251
- 红花: 7
- 帖子: 1381
- 在线: 1039.3小时
- 虫号: 1428980
- 注册: 2011-10-06
- 性别: GG
- 专业: 基础物理学
9楼2016-09-27 02:06:04
wangyan6930
木虫 (著名写手)
- 应助: 29 (小学生)
- 金币: 1639.4
- 散金: 3251
- 红花: 7
- 帖子: 1381
- 在线: 1039.3小时
- 虫号: 1428980
- 注册: 2011-10-06
- 性别: GG
- 专业: 基础物理学
10楼2016-09-27 21:55:45
