demon891213

银虫 (小有名气)

引用回帖:
4楼: Originally posted by phujie at 2015-03-18 14:53:19
1先在底面投影一条半圆的轮廓线,那底下的长方体有两条半圆轮廓线了。
2按常规做block
3将截好的block长方体中小方体的三条边线与上(或下)轮廓线associate,其它按常规做就可以了...

这个做过,网格质量还是不行
做自己想做的
11楼2015-03-19 13:35:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

demon891213

银虫 (小有名气)

引用回帖:
8楼: Originally posted by liliang_601 at 2015-03-19 09:52:30

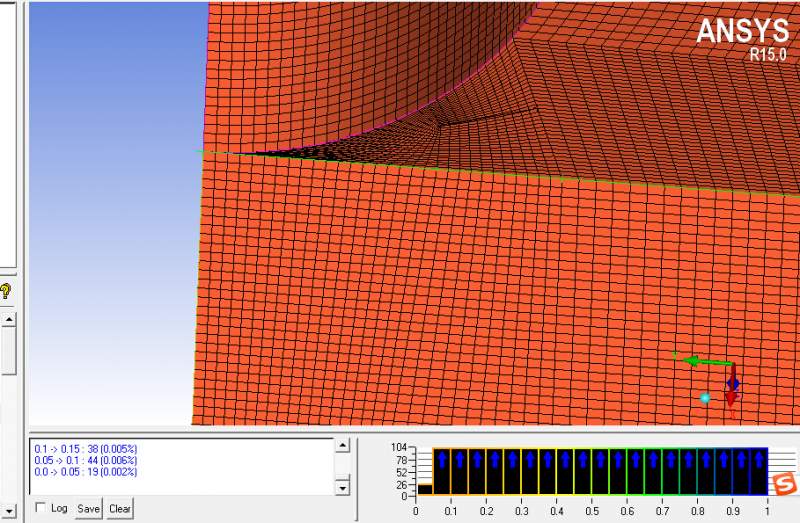

这是网格质量图。


但是这个convert to unsturct mesh 进行网格输出的时候,网格质量又变得很差了
ICEM网格划分求助,长方体拉伸出一个圆柱,求大神指导

做自己想做的
12楼2015-03-19 14:01:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nilefish

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
引用回帖:
12楼: Originally posted by demon891213 at 2015-03-19 14:01:22
但是这个convert to unsturct mesh 进行网格输出的时候,网格质量又变得很差了

...

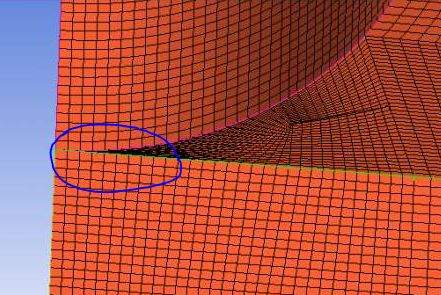

网格质量最差的应该就是图中蓝笔圈出来的地方,角度太小,这是模型的硬伤,除非改模型。
ICEM网格划分求助,长方体拉伸出一个圆柱,求大神指导-1

13楼2015-03-20 09:06:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yjf11230301

银虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
相切基本是不可能画出高质量网格的,楼上那个0.26,你查看下   最小角度,看看这个指标好不好?
14楼2015-03-21 12:18:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhanggx3188

银虫 (初入文坛)

【答案】应助回帖

这种相切的,无论如何调整质量都不会高,因为有个尖角。尖角处网格尺度略微设置大一点,反而有好处。
15楼2015-03-27 12:06:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
