小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 铸造 » 请问铸态金相组织中的晶粒如何区别树枝状、蔷薇状、球状和粒状，如下图所示
141/2返回列表12下一页
查看: 3683  |  回复: 13
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

雪月一连

金虫 (小有名气)

[求助] 请问铸态金相组织中的晶粒如何区别树枝状、蔷薇状、球状和粒状，如下图所示 已有1人参与

文章上说图一(a)主要是蔷薇状，（b）和（C）是球状和粒状；图2（a）是树枝状，我看不出来额，求教大神。PS个人觉得通过阳极覆膜可以清楚的看出晶粒的形貌。

请问铸态金相组织中的晶粒如何区别树枝状、蔷薇状、球状和粒状，如下图所示
1


请问铸态金相组织中的晶粒如何区别树枝状、蔷薇状、球状和粒状，如下图所示-1
2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-03-12 21:45:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhengxp

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
雪月一连: 金币+5, ★★★★★最佳答案 2015-03-18 18:43:59
（1）树枝状组织是能够明显看到树枝形状的晶粒，也即可以看到一次枝晶，然后在一次枝晶的两边可以看到整齐排列的较短的二次枝晶，如图2a的左下；（2）蔷薇状组织是能够看到像花一样的组织，及一个晶粒由几朵花瓣连在一起，如图1a左下；（3）球状和粒状组织就是没有上述两种特征的，明显一个晶粒就是一个点或者一个球似的，如图1c。
当然了，给出的图并不是很清晰的有这些特征，但仔细观察总体还是有的。
你给的图都是半固态材料的显微组织吧？
赞一下 回复此楼
尽力而为
2楼2015-03-12 22:39:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

雪月一连

金虫 (小有名气)
引用回帖:
2楼: Originally posted by zhengxp at 2015-03-12 22:39:29
（1）树枝状组织是能够明显看到树枝形状的晶粒，也即可以看到一次枝晶，然后在一次枝晶的两边可以看到整齐排列的较短的二次枝晶，如图2a的左下；（2）蔷薇状组织是能够看到像花一样的组织，及一个晶粒由几朵花瓣连在 ...

是的，看文章上的，谢谢啦，不好意思回复的晚了
赞一下 回复此楼
3楼2015-03-18 18:43:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

雪月一连

金虫 (小有名气)
引用回帖:
2楼: Originally posted by zhengxp at 2015-03-12 22:39:29
（1）树枝状组织是能够明显看到树枝形状的晶粒，也即可以看到一次枝晶，然后在一次枝晶的两边可以看到整齐排列的较短的二次枝晶，如图2a的左下；（2）蔷薇状组织是能够看到像花一样的组织，及一个晶粒由几朵花瓣连在 ...

您是怎么看出来是半固态的，求教
赞一下 回复此楼
4楼2015-03-18 19:58:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhengxp

金虫 (正式写手)
引用回帖:
4楼: Originally posted by 雪月一连 at 2015-03-18 19:58:36
您是怎么看出来是半固态的，求教...

因为只有金属半固态组织才会呈现这种特征的组织演变规律，其它非半固态处理后凝固的金属材料显微组织是不具备这些特征规律的。
赞一下 回复此楼
尽力而为
5楼2015-03-18 20:31:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

雪月一连

金虫 (小有名气)
引用回帖:
5楼: Originally posted by zhengxp at 2015-03-18 20:31:15
因为只有金属半固态组织才会呈现这种特征的组织演变规律，其它非半固态处理后凝固的金属材料显微组织是不具备这些特征规律的。...

嗯，谢谢你的回答。另外想请教下你：下面是阳极覆膜的金相图，如图所示这是三个晶粒吗？教科书上说同一光色的是同一个晶粒，但是我在处理图像时感觉这三个晶粒有明显得界线隔开，想请教一下你。
请问铸态金相组织中的晶粒如何区别树枝状、蔷薇状、球状和粒状，如下图所示-2
赞一下 回复此楼
6楼2015-03-18 20:48:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhengxp

金虫 (正式写手)
引用回帖:
6楼: Originally posted by 雪月一连 at 2015-03-18 20:48:19
嗯，谢谢你的回答。另外想请教下你：下面是阳极覆膜的金相图，如图所示这是三个晶粒吗？教科书上说同一光色的是同一个晶粒，但是我在处理图像时感觉这三个晶粒有明显得界线隔开，想请教一下你。

...

“同一光色的是同一个晶粒”，确定教科书上是这么说的？我个人认为：同一光色表示同一位向关系的晶粒。因此，只要有明显晶界存在，就表示该晶粒存在。如图标注的1、2、3应为三个晶粒。
赞一下 回复此楼
尽力而为
7楼2015-03-18 23:26:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

雪月一连

金虫 (小有名气)
引用回帖:
7楼: Originally posted by zhengxp at 2015-03-18 23:26:52
“同一光色的是同一个晶粒”，确定教科书上是这么说的？我个人认为：同一光色表示同一位向关系的晶粒。因此，只要有明显晶界存在，就表示该晶粒存在。如图标注的1、2、3应为三个晶粒。...

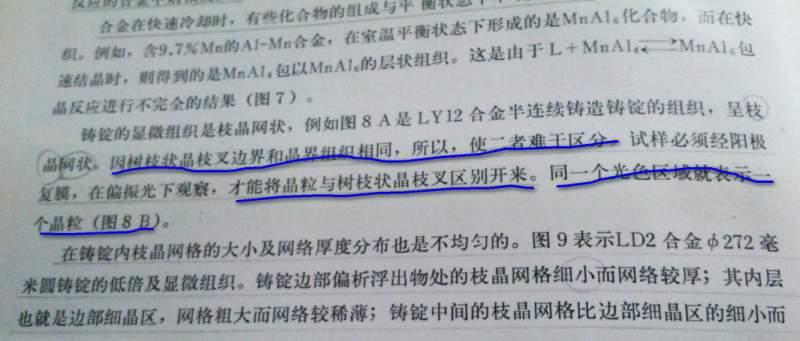

你好，这是我在图书馆查的1975年金相图谱编写组出的变形铝合金金相图谱上面原话。如图1所示。图2中这些黄色晶粒中不连续的界线（图2黄色晶粒中的蓝线）我感觉是枝晶界，那么我上面123所示的界线我推测也可能是枝晶界
请问铸态金相组织中的晶粒如何区别树枝状、蔷薇状、球状和粒状，如下图所示-3
图1


请问铸态金相组织中的晶粒如何区别树枝状、蔷薇状、球状和粒状，如下图所示-4
图2
赞一下 回复此楼
8楼2015-03-19 09:35:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhengxp

金虫 (正式写手)
引用回帖:
8楼: Originally posted by 雪月一连 at 2015-03-19 09:35:51
你好，这是我在图书馆查的1975年金相图谱编写组出的变形铝合金金相图谱上面原话。如图1所示。图2中这些黄色晶粒中不连续的界线（图2黄色晶粒中的蓝线）我感觉是枝晶界，那么我上面123所示的界线我推测也可能是枝晶 ...

如此说来，是我理解错了。谢谢！
赞一下 回复此楼
尽力而为
9楼2015-03-19 21:22:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

雪月一连

金虫 (小有名气)
引用回帖:
9楼: Originally posted by zhengxp at 2015-03-19 21:22:52
如此说来，是我理解错了。谢谢！...

不过我也只是推测，123之间是取向差别小导致的颜色相近还是之间的界线是枝晶界，我还是不能确认
