lfz3

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by dickliu7 at 2015-03-05 10:54:06
這個模具應該很單純，不曉得你的困難在哪裡

一般是幾個重點：

進入通道與出口通道的截面積是一樣的
轉??角度的選擇
要注意的是轉??角，必須是對稱的，這樣出口通道的尺寸才不會跑掉

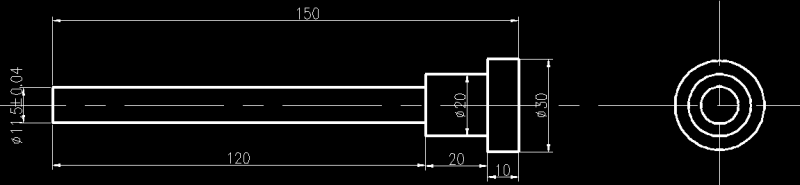

这是我的图 凸模之前为直杆没有阶梯这是最近修改的，有阶梯式的凸模

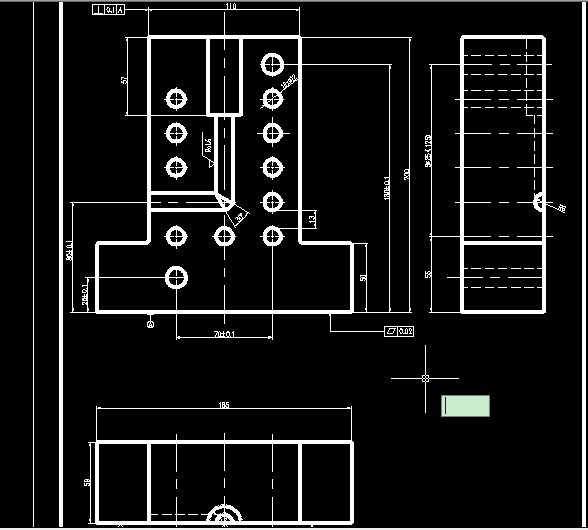

等通道挤压模具图


等通道挤压模具图-1
赞一下 回复此楼
11楼2015-03-11 13:31:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dickliu7

铁杆木虫 (著名写手)

【答案】应助回帖

引用回帖:
10楼: Originally posted by lfz3 at 2015-03-08 10:26:21
嗯嗯 我明天传图上来，图现在没在手上...

我不了解你為何要設計一個階梯狀出?恚驗槿绻愕脑嚢糨^長的話，很可能你的尾端(指在階梯的上方部分)可能會膨脹，屆時這部份進入小通道會像擠形的效果。

毛邊的部分，我覺得對半模具一定會有，改善的方法就是?娀萁z的緊度，提高試棒的?櫥Ｎ矣X得你改H13試OK的，但是應該不需要有階梯的部分。
赞一下 回复此楼
12楼2015-03-11 15:07:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu_ling_xi

金虫 (初入文坛)
引用回帖:
9楼: Originally posted by lfz3 at 2015-03-08 10:25:46
我用deform做了简单的模拟。常交流...

我现在也在做ECAE，加下联系方式吧，想和你交流交流
赞一下 回复此楼
13楼2017-06-28 10:30:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
