风玉竹

银虫 (小有名气)

引用回帖:
9楼: Originally posted by 我的世界8126 at 2015-06-07 20:35:55
楼主我想请问下,我是用CATIA建模对接试板中间焊缝也是已经建模好的,然后接下来怎么操作啊,我想导入simufact welding4.0.3中进行分析,下面把模型怎么进行啊

导入simufact.simlab划分网格,然后参考以前的那些建模教程,
11楼2015-06-08 09:53:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我的世界8126

新虫 (小有名气)


小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
10楼: Originally posted by 风玉竹 at 2015-06-08 09:52:58
这个是simufact.welding自导的网格划分模块,在导入网格、材料的那一栏点击右键,有一个simufact.simlab...

你好我按您说的,就只会做到导入后,但是不是装配体,是个两个分开的网格模型,怎么装配好然后焊接模拟呢,小弟刚学,谢谢。
12楼2015-06-08 11:23:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我的世界8126

新虫 (小有名气)


小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
11楼: Originally posted by 风玉竹 at 2015-06-08 09:53:33
导入simufact.simlab划分网格,然后参考以前的那些建模教程,...

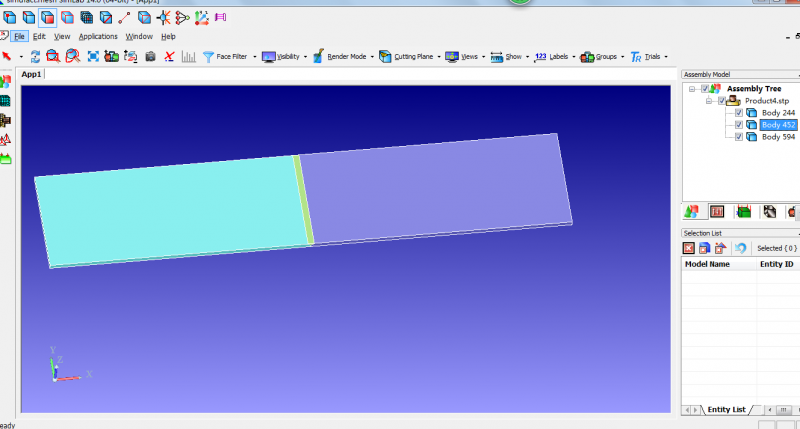

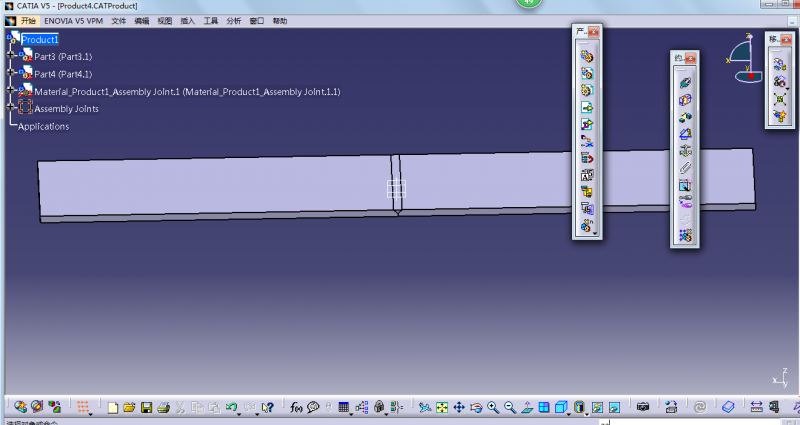

还有个问题,我现在通过CATIA建模好后,如图。然后导入simlab中进行网格划分,然后网格采用不规则式沿着焊缝位置往外逐渐增大。然后到处WELDING后,这个焊缝是对接焊缝,V型焊缝,那个怎么分析这个焊接应力呢
simufact.welding4.0网格划分教程

13楼2015-06-08 11:31:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我的世界8126

新虫 (小有名气)

这样网格划分最后网格会成为一条网格吗,就是之间都是相通的吗?
14楼2015-06-08 11:47:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我的世界8126

新虫 (小有名气)


小木虫: 金币+0.5, 给个红包,谢谢回帖

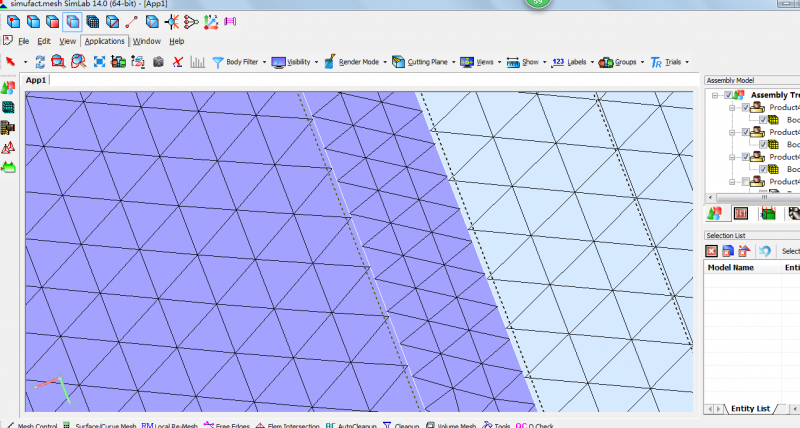

这个图导入simlab后,我想把网格划分是四面体,然后采用随着焊缝往外有密到疏的设置,这个怎么设置呢,大神指点下
simufact.welding4.0网格划分教程-1

15楼2015-06-08 12:06:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我的世界8126

新虫 (小有名气)


小木虫: 金币+0.5, 给个红包,谢谢回帖
还是这个问题网格布连贯,这样应该会影响分析结果的,那怎么才能让网格连贯一体呢
simufact.welding4.0网格划分教程-2

16楼2015-06-08 12:13:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

风玉竹

银虫 (小有名气)

在simufact.welding软件里面可以设置焊缝区域的网格自动细化,双击进程树上方的simufact,进入控制菜单。里面有个refinement,注意右边的设置里有,Global refinement 下面可以选择细化级别,或者单独激活工件或焊缝的网格细化功能,细化级别根据你初始网格的大小可以设置为1或者2,如果是激光焊和电子束焊可以设置为3或者4
17楼2015-06-27 15:09:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (正式写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
送红花一朵
本帖仅楼主可见
18楼2015-08-02 22:08:51
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

风玉竹

银虫 (小有名气)

引用回帖:
18楼: Originally posted by 大萝卜小萝卜 at 2015-08-02 22:08:51
lz你好,为什么我打开simufact.simlab后经常会出现关闭的现象,还有我想问的是
导入的模型必须是用CAD软件事先画好的吗?谢谢解答!

是不是许可证没有配置好,导入的模型是需要在CAD软件中先画出来
19楼2015-08-04 10:03:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mianbao4599

新虫 (初入文坛)


小木虫: 金币+0.5, 给个红包,谢谢回帖
simufact.simlab 在哪里呀?我咋找不到?能不能截个图?
20楼2016-03-06 21:10:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
