【答案】应助回帖

喊破嗓子，不如甩开膀子...

11楼2015-02-03 16:47:34

080301211

金虫 (正式写手)

应助: 12 (小学生)
金币: 1874
散金: 176
红花: 35
帖子: 483
在线: 145.3小时
虫号: 3392762
注册: 2014-09-01
专业: 机构学与机器人

引用回帖:

11楼: Originally posted by 790566850 at 2015-02-03 16:47:34
我这有安装文件，挺大的，传得也麻烦，还不如你自己下呢
不是我不给你发...

让你费心了，ANSYS与abaqus已装

Onthefoot

12楼2015-02-03 17:26:41

yunluoyue

至尊木虫 (著名写手)

应助: 0 (幼儿园)
金币: 13311.7
散金: 2798
红花: 15
帖子: 1990
在线: 440.3小时
虫号: 3356596
注册: 2014-08-07
性别: GG
专业: 制造系统与自动化

我上传了一个杰魔软件，你拿去用吧~

13楼2015-02-04 09:18:20

080301211

金虫 (正式写手)

应助: 12 (小学生)
金币: 1874
散金: 176
红花: 35
帖子: 483
在线: 145.3小时
虫号: 3392762
注册: 2014-09-01
专业: 机构学与机器人

内容已删除

Onthefoot

14楼2015-02-04 09:57:47

080301211

金虫 (正式写手)

应助: 12 (小学生)
金币: 1874
散金: 176
红花: 35
帖子: 483
在线: 145.3小时
虫号: 3392762
注册: 2014-09-01
专业: 机构学与机器人

引用回帖:

13楼: Originally posted by yunluoyue at 2015-02-04 09:18:20
我上传了一个杰魔软件，你拿去用吧~

楼主你有安装包没？你上传的好像没有安装包

Onthefoot

15楼2015-02-04 10:28:09

aspen_yang

银虫 (小有名气)

应助: 17 (小学生)
金币: 160.1
红花: 1
帖子: 107
在线: 33.4小时
虫号: 1774750
注册: 2012-04-24
性别: GG
专业: 传动机械学

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
080301211: 金币+2, ★有帮助 2015-02-04 14:29:00

如果只要坐标的话，可以在caita里面划分。然后输出即可。
我试了一下，可以通过阵列直线。
然后取阵列与面的交点。
将这些点的3d坐标，可以在工程图里直接输出。
这样就得到了坐标点云

16楼2015-02-04 13:13:13

feifei005

金虫 (正式写手)

应助: 34 (小学生)
金币: 2077.9
红花: 5
帖子: 556
在线: 94.7小时
虫号: 296464
注册: 2006-11-12
专业: 金属材料的凝固与结晶学

【答案】应助回帖

★ ★ ★ ★ ★
080301211: 金币+5, ★★★很有帮助 2015-02-05 14:48:35

不需要方程，不需要分析软件，

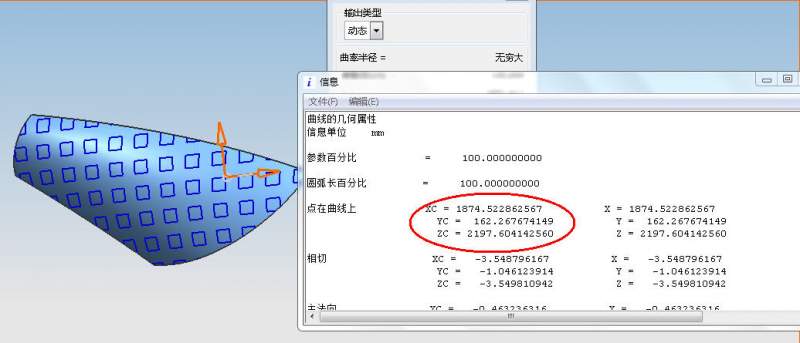

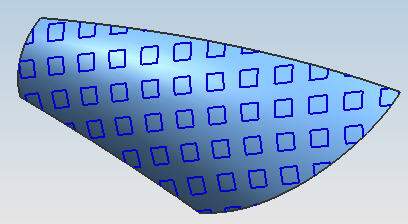

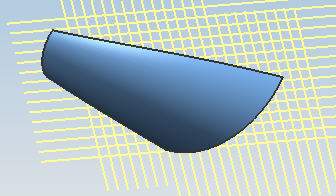

既然能UG打开，那就在UG中直接读出点坐标，但是面有无数点，所以只能离散网格化，在平面上做网格线，间距根据你点云的密度取，然后用投影的方法全部投在曲面上，这样就可以用“几何属性”命令直接读出面上各个交点的坐标了。

赞一下(1人)

Suede--EverythingWillFlow

17楼2015-02-05 13:06:29

080301211

金虫 (正式写手)

应助: 12 (小学生)
金币: 1874
散金: 176
红花: 35
帖子: 483
在线: 145.3小时
虫号: 3392762
注册: 2014-09-01
专业: 机构学与机器人

引用回帖:

17楼: Originally posted by feifei005 at 2015-02-05 13:06:29
不需要方程，不需要分析软件，
既然能UG打开，那就在UG中直接读出点坐标，但是面有无数点，所以只能离散网格化，在平面上做网格线，间距根据你点云的密度取，然后用投影的方法全部投在曲面上，这样就可以用“几何属 ...

LZ对UG的操作也不是很熟，不知大神能给个详细点的步骤不？或者能否加大神为Q好友：1126654404再请教

Onthefoot

18楼2015-02-05 14:50:07
