均匀化退火时，过饱和固溶元素从固溶体中析出，这句话怎么理解？ - 金属 - 热处理

11楼2015-01-26 20:24:25

一公里一只羊

新虫 (小有名气)

应助: 7 (幼儿园)
金币: 799.7
红花: 2
沙发: 1
帖子: 265
在线: 32.6小时
虫号: 3274955
注册: 2014-06-15
专业: 金属材料

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

送红花一朵

引用回帖:

6楼: Originally posted by dickliu7 at 2015-01-26 17:12:04
均質化在高溫處理，因此合金元素會固溶到鋁固溶體內，當溫度下降時，固溶度會下降，所以這些合金元素會再度析出，這也是為什麼鋁合金固溶化處理後要淬水急冷之故。

总能看见你为别人解惑，希望你能一直坚持下去，支持你！

[ 发自小木虫客户端 ]

12楼2015-01-27 08:31:41

川smile

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 356.7
散金: 63
红花: 5
帖子: 196
在线: 116.9小时
虫号: 3594694
注册: 2014-12-15
性别: GG
专业: 金属结构材料

引用回帖:

9楼: Originally posted by wucy3657623 at 2015-01-26 20:01:04
是的。
这里的溶质元素从过饱和基体析出，针对的是均质化最后的冷却过程。
一般铸锭在高温均质之后都采用缓冷，在这个缓慢的冷却过程，合金元素随着溶解度的下降而逐渐析出长大。
这个过程恰恰与固溶是相对的。...

我当时考虑的是在均匀化退火保温时，温度很高，所以对有过饱和固溶元素从固溶体中析出，感到很费解，如果是在缓冷过程中析出就可以理解了。而且下面有一句：以及过饱和固溶体的析出和扩散，既然析出了还怎么扩散。
另外一个疑问，在均匀化退火时，铸造应力是怎样消除的。

13楼2015-01-27 08:42:13

川smile

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 356.7
散金: 63
红花: 5
帖子: 196
在线: 116.9小时
虫号: 3594694
注册: 2014-12-15
性别: GG
专业: 金属结构材料

引用回帖:

另外一个疑问，均匀化时，铸造应力是怎样消除的。

14楼2015-01-27 08:43:24

wgatssd

15楼2015-01-27 08:50:59

dickliu7

铁杆木虫 (著名写手)

MM-EPI: 1
应助: 559 (博士)
金币: 6177.4
红花: 82
帖子: 1139
在线: 299.5小时
虫号: 1651509
注册: 2012-02-28
专业: 金属结构材料

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

引用回帖:

14楼: Originally posted by 川smile at 2015-01-27 08:43:24
另外一个疑问，均匀化时，铸造应力是怎样消除的。...

材料內部各區，為了保持應變的連續性(否則就產生裂縫)，就會產生殘留應力，殘留超過降伏?姸鹊牟糠志蜁冃蜗В詺埩魬Φ淖畲笾稻褪�?椥韵蕖�

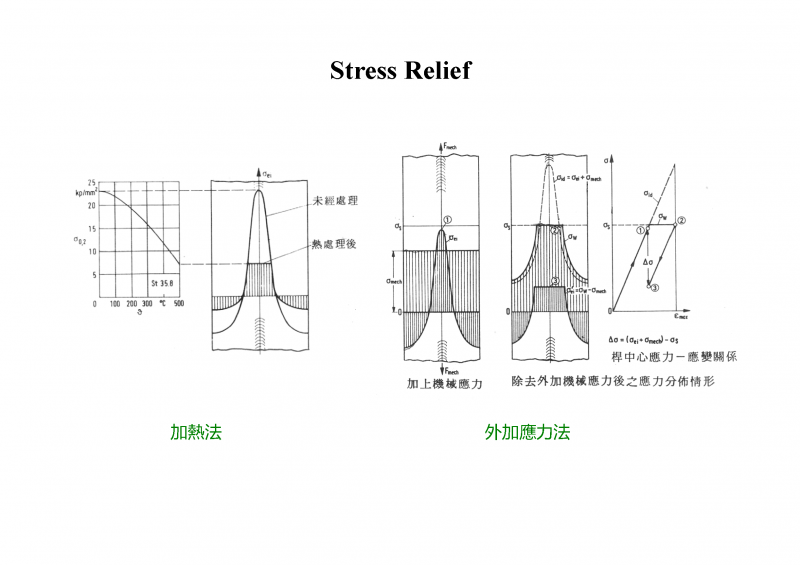

根據這個原理，消除殘留應力有兩個方式(如附件)，都是設法讓殘留應力超過降伏?姸榷コ碚撋蠚埩魬κ遣豢赡転�0的。


16楼2015-01-27 09:15:10

wucy3657623

木虫 (正式写手)

芒果毛毛虫

应助: 131 (高中生)
金币: 4168.9
红花: 37
帖子: 818
在线: 379.8小时
虫号: 574042
注册: 2008-06-15
性别: GG
专业: 金属材料的微观结构

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

引用回帖:

13楼: Originally posted by 川smile at 2015-01-27 08:42:13
我当时考虑的是在均匀化退火保温时，温度很高，所以对有过饱和固溶元素从固溶体中析出，感到很费解，如果是在缓冷过程中析出就可以理解了。而且下面有一句：以及过饱和固溶体的析出和扩散，既然析出了还怎么扩散。 ...

扩散,是很广义的。析出行为本身也是一个相对短程的扩散行为。

[ 发自手机版 http://muchong.com/3g ]

专注金相30年.wucy365@outlook.com

17楼2015-01-27 12:20:38

gyp1989

金虫 (小有名气)

应助: 42 (小学生)
金币: 1566
红花: 4
帖子: 170
在线: 78.4小时
虫号: 1433717
注册: 2011-10-09
性别: GG
专业: 金属结构材料

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
川smile: 金币+10 2015-01-30 13:40:13

这句话明显说的不是均匀化冷却过程中的析出，说的是加热及保温过程中的过饱和固溶元素析出。
10楼才是正解，铝合金扁锭，工业上铸造都是半连续铸造法，用的是水的急冷成形，和固溶淬火过程类似，一部分元素固溶在晶格内，没来得及析出，从而形成过饱和固溶体，固溶元素在晶格内，会引起晶格畸变，造成附加应力。
一般来说，合金元素在铝基体内的过饱和度随着温度升高而增大，当均匀化退火温度低于当前过饱和度对应的温度时，基体的过饱和元素就会析出来，从而降低晶格畸变造成的附加应力。

赞一下(2人)

» 本帖已获得的红花（最新10朵）

川smile

哈哈，嘿嘿，呼噜呼噜~

18楼2015-01-27 19:13:04

xsmwll2011

19楼2015-01-27 20:04:29

川smile

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 356.7
散金: 63
红花: 5
帖子: 196
在线: 116.9小时
虫号: 3594694
注册: 2014-12-15
性别: GG
专业: 金属结构材料

送红花一朵

引用回帖:

18楼: Originally posted by gyp1989 at 2015-01-27 19:13:04
这句话明显说的不是均匀化冷却过程中的析出，说的是加热及保温过程中的过饱和固溶元素析出。
10楼才是正解，铝合金扁锭，工业上铸造都是半连续铸造法，用的是水的急冷成形，和固溶淬火过程类似，一部分元素固溶在晶 ...

你回答了我不理解的地方，而且我也比较认同你这种说法。
在结晶时的快冷条件下，某些元素所形成的相来不及从固溶体中析出而呈过饱和状态，并且在均匀化退火温度下，其固溶度仍然较小时，则这些相在均匀化退火的加热和保温阶段就会从固溶体中析出。

20楼2015-01-28 11:55:13
