归来重生

新虫 (初入文坛)

[求助] 铜单质及其氧化物（氧化亚铜，氧化铜）的所有晶型的XRD数据的标准pdf卡数据或编号 已有1人参与

本人做含铜的催化剂，由有机合成转至材料催化方向，基本上是从零做起，查看文献关于铜及其氧化物的XRD数据，觉得纷繁复杂，无力整理出比较完备的数据。特在此请教各位大神帮忙，希望得到铜单质及其氧化物的所有晶型的XRD标准数据，或者PDF卡编号。希望大神们给予帮助！万分感谢！

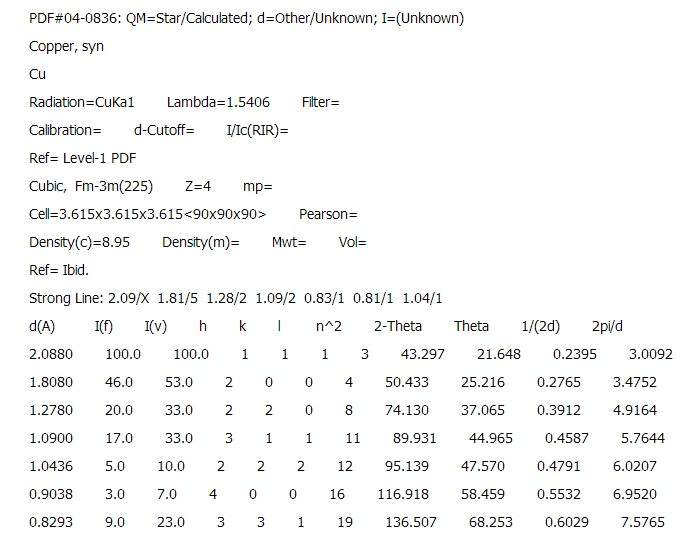

附图为本人在小木虫其它帖子里截图数据，备各位参考。

铜单质及其氧化物（氧化亚铜，氧化铜）的所有晶型的XRD数据的标准pdf卡数据或编号
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-01-15 20:54:32
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

xhtangxh

木虫 (著名写手)

有木有虫

【答案】应助回帖

CuO有三种结晶相，有多种PDF-2卡片，常态的可以用下面这三个：

1.
Card Information
Names:        Copper Oxide
        Tenorite, syn
Formula:        Cu O
PDF Number:        48-1548
Quality:        star
Subfiles:        inorganic mineral alloy COR CP  FOR SCM

Cell and Symmetry Information
System:        monoclinic        Space Group:        C2/c     (no.  15)
a:        4.6883        b:        3.4229        c:        5.1319
b:        99.506
Density (Dx):        6.505        Z:        4

Instrument Information
Radiation:        CuKa1        Wavelength:        1.540598         Filter:        Ge
Instrument(d):        diffractometer        Cut Off:        3.0        Standard:        BaF2
Instrument(I):        diffractometer        I type:        integrated intensities

Comments and Additional Information
Preparation:        Cu2 ( O H )3 N O3 was thermally decomposed to form Cu O.  This was annealed at 1000 C in air for 5 hours.
Pattern:        To replace 00-005-0661.

Literature References
General:        Langford, J., Louer, D. J. Appl. Crystallogr.   24   149 (1991)

Peak Data
PeakList
2-Theta        d(?)         I(f)        ( h k l )        Theta        1/(2d)        2pi/d        n^2
32.508        2.7520        13.0        ( 1 1 0)        16.254        0.1817        2.2831
35.417        2.5324        37.0        ( 0 0 2)        17.709        0.1974        2.4812
35.543        2.5237        100.0        ( 1 1-1)        17.772        0.1981        2.4897
38.708        2.3243        99.0        ( 1 1 1)        19.354        0.2151        2.7033
38.902        2.3131        21.0        ( 2 0 0)        19.451        0.2162        2.7163
46.259        1.9610        3.0        ( 1 1-2)        23.129        0.2550        3.2042
48.716        1.8676        30.0        ( 2 0-2)        24.358        0.2677        3.3642
51.343        1.7781        1.0        ( 1 1 2)        25.671        0.2812        3.5337
53.485        1.7118        7.0        ( 0 2 0)        26.743        0.2921        3.6705
56.741        1.6211        1.0        ( 0 2 1)        28.371        0.3084        3.8760
58.264        1.5823        10.0        ( 2 0 2)        29.132        0.3160        3.9710
61.524        1.5060        20.0        ( 1 1-3)        30.762        0.3320        4.1721
65.811        1.4179        10.0        ( 0 2 2)        32.906        0.3526        4.4314
66.220        1.4101        15.0        ( 3 1-1)        33.110        0.3546        4.4557
66.447        1.4059        1.0        ( 3 1 0)        33.224        0.3557        4.4693
67.903        1.3792        6.0        ( 1 1 3)        33.951        0.3625        4.5556
68.123        1.3753        14.0        ( 2 2 0)        34.061        0.3636        4.5686
68.905        1.3616        1.0        ( 2 2-1)        34.453        0.3672        4.6146
71.681        1.3155        1.0        ( 3 1-2)        35.841        0.3801        4.7762
72.371        1.3047        5.0        ( 3 1 1)        36.186        0.3832        4.8159
72.942        1.2959        1.0        ( 2 2 1)        36.471        0.3858        4.8487
74.976        1.2657        6.0        ( 0 0 4)        37.488        0.3950        4.9643
75.243        1.2618        5.0        ( 2 2-2)        37.621        0.3962        4.9794
79.731        1.2017        1.0        ( 0 2 3)        39.865        0.4161        5.2285
80.155        1.1964        2.0        ( 2 0-4)        40.077        0.4179        5.2517
80.239        1.1954        1.0        ( 1 1-4)        40.119        0.4183        5.2562
82.359        1.1699        4.0        ( 3 1-3)        41.180        0.4274        5.3707
83.063        1.1618        2.0        ( 2 2 2)        41.531        0.4304        5.4083
83.566        1.1560        4.0        ( 3 1 2)        41.783        0.4325        5.4351
86.530        1.1239        1.0        ( 4 0-2)        43.265        0.4449        5.5906
86.772        1.1214        1.0        ( 2 2-3)        43.386        0.4459        5.6031
87.965        1.1092        1.0        ( 1 1 4)        43.983        0.4508        5.6646
88.051        1.1084        1.0        ( 1 3 0)        44.026        0.4511        5.6690
89.787        1.0914        3.0        ( 1 3-1)        44.894        0.4581        5.7572
91.726        1.0733        1.0        ( 1 3 1)        45.863        0.4659        5.8541
95.562        1.0401        1.0        ( 2 0 4)        47.781        0.4807        6.0409
98.388        1.0176        2.0        ( 2 2 3)        49.194        0.4913        6.1743
99.681        1.0079        2.0        ( 3 1 3)        49.840        0.4961        6.2340
101.932        0.9916        1.0        ( 4 0 2)        50.966        0.5042        6.3361
103.353        0.9818        2.0        ( 1 1-5)        51.677        0.5092        6.3994
103.561        0.9804        2.0        ( 2 2-4)        51.781        0.5100        6.4086
107.045        0.9580        2.0        ( 4 2 0)        53.523        0.5219        6.5590
109.515        0.9431        1.0        ( 1 3-3)        54.757        0.5301        6.6620
110.166        0.9394        3.0        ( 4 2-2)        55.083        0.5323        6.6886
111.187        0.9336        1.0        ( 4 0-4)        55.593        0.5356        6.7299
113.485        0.9212        2.0        ( 1 1 5)        56.742        0.5428        6.8210
114.056        0.9182        2.0        ( 4 2 1)        57.028        0.5446        6.8432
115.739        0.9096        1.0        ( 1 3 3)        57.870        0.5497        6.9077
116.833        0.9042        1.0        ( 5 1-1)        58.417        0.5530        6.9488
120.216        0.8885        1.0        ( 2 2 4)        60.108        0.5628        7.0719
120.504        0.8872        6.0        ( 3 3 1)        60.252        0.5636        7.0821


2.
Card Information
Names:        Copper Oxide
Formula:        Cu O
PDF Number:        78-428
Quality:        calculated
Subfiles:        inorganic alloy COR FIZ

Cell and Symmetry Information
System:        cubic        Space Group:        Fm-3m    (no. 225)
a:        4.24500
Density (Dx):        6.906        Z:        4

Instrument Information
Radiation:        CuKa1        Wavelength:        1.54060
Instrument(d):        calculated        Cut Off:        17.7
Instrument(I):        calculated        I type:        peak heights
I/Icor:        5.43

Comments and Additional Information
ICSD Number:        061323
TT        No R value given.
TT        At least one TF missing.
TI        Ueber Kryptomodifikationen des Cu(II)-Oxids
WY        b a (FM3-M)
AF        AX

Literature References
General:         Calculated from ICSD using POWD-12++            (1997)
Structure:        Schmahl, N.G., Eikerling, G.F. Z. Phys. Chem. Neue Folge. (Wiesbaden)   62   268 (1968)

Peak Data
PeakList
2-Theta        d(?)         I(f)        ( h k l )        Theta        1/(2d)        2pi/d        n^2
36.636        2.4509        77.0        ( 1 1 1)        18.318        0.2040        2.5637        3
42.558        2.1225        100.0        ( 2 0 0)        21.279        0.2356        2.9603        4
61.759        1.5008        45.0        ( 2 2 0)        30.880        0.3331        4.1865        8
74.001        1.2799        17.1        ( 3 1 1)        37.000        0.3906        4.9090        11
77.891        1.2254        10.9        ( 2 2 2)        38.945        0.4080        5.1273        12


3.
Card Information
Names:        Copper Oxide
Formula:        Cu O
PDF Number:        80-1916
Quality:        calculated
Subfiles:        inorganic alloy COR FIZ

Cell and Symmetry Information
System:        monoclinic        Space Group:        Cc       (no.   9)
a:        4.69270        b:        3.42830        c:        5.13700
b:        99.546
Density (Dx):        6.482        Z:        4

Instrument Information
Radiation:        CuKa1        Wavelength:        1.54060
Instrument(d):        calculated        Cut Off:        17.7
Instrument(I):        calculated        I type:        peak heights
I/Icor:        3.88

Comments and Additional Information
ICSD Number:        069757
Temperature factor:        ATF
RM        REM      TEM Mentioned.
TI        CuO: X-ray single-crystal structure determination at 196K and room temperature
WY        a2 (C1C1)
AF        AX

Literature References
General:         Calculated from ICSD using POWD-12++            (1997)
Structure:        Asbrink, S., Waskowska, A. J. Phys.: Condens. Matter    3  8173 (1991)

Peak Data
PeakList
2-Theta        d(?)         I(f)        ( h k l )        Theta        1/(2d)        2pi/d        n^2
32.475        2.7547        7.2        ( 1 1 0)        16.238        0.1815        2.2809
35.494        2.5270        95.5        (-1 1 1)        17.747        0.1979        2.4864
38.685        2.3256        100.0        ( 1 1 1)        19.342        0.2150        2.7017
38.890        2.3139        28.6        ( 2 0 0)        19.445        0.2161        2.7155
46.192        1.9636        2.0        (-1 1 2)        23.096        0.2546        3.1998
48.658        1.8697        28.0        (-2 0 2)        24.329        0.2674        3.3605
51.311        1.7791        1.3        ( 1 1 2)        25.656        0.2810        3.5317
53.406        1.7141        9.6        ( 0 2 0)        26.703        0.2917        3.6655
56.640        1.6237        0.8        ( 0 2 1)        28.320        0.3079        3.8696
58.248        1.5826        13.5        ( 2 0 2)        29.124        0.3159        3.9700
61.456        1.5075        18.2        (-1 1 3)        30.728        0.3317        4.1680
65.721        1.4196        13.4        ( 0 2 2)        32.861        0.3522        4.4260
66.142        1.4116        13.5        (-3 1 1)        33.071        0.3542        4.4511
67.846        1.3802        8.4        ( 1 1 3)        33.923        0.3623        4.5523
68.006        1.3774        14.6        ( 2 2 0)        34.003        0.3630        4.5617
68.787        1.3636        0.4        (-2 2 1)        34.394        0.3667        4.6077
71.572        1.3173        0.3        (-3 1 2)        35.786        0.3796        4.7699
72.318        1.3055        5.9        ( 3 1 1)        36.159        0.3830        4.8129
72.862        1.2971        0.3        ( 2 2 1)        36.431        0.3855        4.8441
74.920        1.2665        5.0        ( 0 0 4)        37.460        0.3948        4.9612
75.126        1.2635        7.6        (-2 2 2)        37.563        0.3957        4.9728
79.631        1.2030        0.2        ( 0 2 3)        39.816        0.4156        5.2231
80.048        1.1977        1.8        (-2 0 4)        40.024        0.4174        5.2458
82.226        1.1715        3.9        (-3 1 3)        41.113        0.4268        5.3636
82.970        1.1628        3.4        ( 2 2 2)        41.485        0.4300        5.4034
83.487        1.1569        3.2        ( 3 1 2)        41.743        0.4322        5.4309
86.401        1.1252        1.3        (-4 0 2)        43.200        0.4444        5.5839
86.614        1.1230        0.7        (-2 2 3)        43.307        0.4452        5.5950
87.901        1.1099        0.1        ( 1 1 4)        43.951        0.4505        5.6613
89.630        1.0929        4.4        (-1 3 1)        44.815        0.4575        5.7493
赞一下 回复此楼
3楼2015-01-16 10:56:21
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 5 个回答

xhtangxh

木虫 (著名写手)

有木有虫

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
归来重生(linhua0402313代发): 金币+50, 代楼主发金币 2015-02-02 15:46:46
Cu单质就一种结晶相，有多种PDF-2卡片，但常态的只用下面这个就行：

Card Information
Names:        Copper
        Copper, syn
        alpha-brass
Formula:        Cu
PDF Number:        4-836
Quality:        star
Subfiles:        inorganic mineral alloy CP  EDU FOR NBS

Cell and Symmetry Information
System:        cubic        Space Group:        Fm-3m    (no. 225)
a:        3.6150
Density (Dm):        8.950        Density (Dx):        8.936        Z:        4

Instrument Information
Radiation:        CuKa1        Wavelength:        1.5405           Filter:        Ni
Instrument(d):        unknown
Instrument(I):        diffractometer        I type:        unknown

Comments and Additional Information
Melting Point:        1083
Colour:        Red
Preparation:        It had been heated in an H2 atmosphere at 300 C.
Pattern:        See ICSD 64699 (PDF 01-085-1326).
Source:        Sample from metallurgical laboratory of NBS, Gaithersburg, Maryland, USA.
Temperature:        Pattern taken at 26 C.
General:        Impurities from 0.001-0.01%, Ag, Al, Bi, Fe, Si, Zn.
RL        Opaque mineral optical data on specimen from unspecified locality, R#3R%=60.65, Disp.=Std.
VH        VHN#1#0#0=96-104,

Literature References
General:        Swanson, Tatge. Natl. Bur. Stand. (U.S.), Circ. 539    I    15 (1953)
RL         IMA Commission on Ore Microscopy QDF            (    )
DM         Dana's System of Mineralogy, 7th Ed.    I    99 (    )
Colour:         Dana's System of Mineralogy, 7th Ed.    I    99 (    )

Peak Data
PeakList
2-Theta        d(?)         I(f)        ( h k l )        Theta        1/(2d)        2pi/d        n^2
43.297        2.0880        100.0        ( 1 1 1)        21.648        0.2395        3.0092        3
50.433        1.8080        46.0        ( 2 0 0)        25.216        0.2765        3.4752        4
74.130        1.2780        20.0        ( 2 2 0)        37.065        0.3912        4.9164        8
89.931        1.0900        17.0        ( 3 1 1)        44.965        0.4587        5.7644        11
95.139        1.0436        5.0        ( 2 2 2)        47.570        0.4791        6.0207        12
116.918        0.9038        3.0        ( 4 0 0)        58.459        0.5532        6.9520        16
136.507        0.8293        9.0        ( 3 3 1)        68.253        0.6029        7.5765        19
144.714        0.8083        8.0        ( 4 2 0)        72.357        0.6186        7.7733        20
赞一下 回复此楼
2楼2015-01-16 10:45:55
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

xhtangxh

木虫 (著名写手)

有木有虫

【答案】应助回帖

Cu2O有确定结构的只有一种结晶相，有多种PDF-2卡片，常态的可以用下面这个：

Card Information
Names:        Copper Oxide
Formula:        Cu2 O
PDF Number:        65-3288
Quality:        calculated
Subfiles:        inorganic alloy NST

Cell and Symmetry Information
System:        cubic        Space Group:        Pn-3m    (no. 224)
a:        4.2600
Density (Dm):        6.090        Density (Dx):        6.146        Z:        2

Instrument Information
Radiation:        CuKa1        Wavelength:        1.54060
Instrument(d):        calculated
Instrument(I):        calculated        I type:        peak heights
I/Icor:        8.63

Comments and Additional Information
MC        N AL4552       3545
Temperature factor:        IB=Cu,O
Pattern:        See PDF 01-077-0199.

Literature References
General:         Calculated from NIST using POWD-12++            (    )
Structure:        M.Neuberger Z. Kristallogr., Kristallgeom., Kristallphys., Kristallchem.   77   169 (1931)

Peak Data
PeakList
2-Theta        d(?)         I(f)        ( h k l )        Theta        1/(2d)        2pi/d        n^2
29.632        3.0123        5.3        ( 1 1 0)        14.816        0.1660        2.0859        2
36.502        2.4595        100.0        ( 1 1 1)        18.251        0.2033        2.5546        3
42.401        2.1300        35.3        ( 2 0 0)        21.201        0.2347        2.9499        4
52.579        1.7391        1.2        ( 2 1 1)        26.290        0.2875        3.6128        6
61.518        1.5061        28.6        ( 2 2 0)        30.759        0.3320        4.1717        8
65.701        1.4200        0.1        ( 2 2 1)        32.851        0.3521        4.4248        9
69.751        1.3471        0.3        ( 3 1 0)        34.875        0.3712        4.6641        10
73.697        1.2844        22.2        ( 3 1 1)        36.848        0.3893        4.8918        11
77.565        1.2298        4.8        ( 2 2 2)        38.783        0.4066        5.1093        12
85.150        1.1385        0.3        ( 3 2 1)        42.575        0.4392        5.5187        14
92.650        1.0650        2.9        ( 4 0 0)        46.325        0.4695        5.8997        16
96.409        1.0332        0.1        ( 3 2 2)        48.205        0.4839        6.0813        17
100.196        1.0041        0.1        ( 4 1 1)        50.098        0.4980        6.2576        18
104.028        0.9773        6.7        ( 3 3 1)        52.014        0.5116        6.4291        19
107.926        0.9526        5.0        ( 4 2 0)        53.963        0.5249        6.5961        20
111.912        0.9296        0.1        ( 4 2 1)        55.956        0.5379        6.7590        21
116.013        0.9082        0.1        ( 3 3 2)        58.006        0.5505        6.9180        22
124.705        0.8696        5.9        ( 4 2 2)        62.352        0.5750        7.2256        24
134.437        0.8355        0.1        ( 4 3 1)        67.219        0.5985        7.5207        26
139.953        0.8198        5.9        ( 5 1 1)        69.977        0.6099        7.6639        27
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

归来重生
4楼2015-01-16 11:00:48
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

归来重生

新虫 (初入文坛)
送红花一朵
引用回帖:
4楼: Originally posted by xhtangxh at 2015-01-16 11:00:48
Cu2O有确定结构的只有一种结晶相，有多种PDF-2卡片，常态的可以用下面这个：

Card Information
Names:        Copper Oxide
Formula:        Cu2 O
PDF Number:        65-3288
Quality:        calculated
Subfiles:        inorganic alloy N ...

十分感谢，前几天有事未能及时回复，见谅。
赞一下 回复此楼
5楼2015-01-20 11:28:07
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 5 个回答
信息提示
关闭
请填处理意见
关闭
