应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 热处理 » 冲击韧性剧烈下降的原因
191/2返回列表12下一页
查看: 2249  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

lxisme

铁虫 (正式写手)

[求助] 冲击韧性剧烈下降的原因 已有5人参与

我的低碳中合金钢0.05c   cr  mo  v  nb  ti  ni  mn 都有   再结晶非再结晶区轧制后空冷至790摄氏度水淬   然后600℃回火1小时空冷  现在问题来了   轧制淬火后冲击功120j  回火后冲击功只有20j  都是-50℃测得   请问引起冲击功下降的原因大概有哪些  求分析

[ 发自手机版 http://muchong.com/3g ]
回复此楼

» 收录本帖的淘帖专辑推荐

百宝箱

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-12-15 23:08:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

lehigh_73

金虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
lxisme: 金币+5 2014-12-16 12:26:08
好好看看回火脆性的问题，
赞一下(1人) 回复此楼
3楼2014-12-16 11:23:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

huang_cj2

木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
lxisme: 金币+2 2014-12-16 12:25:04
残余奥氏体分解了，所以冲击韧性差了
赞一下 回复此楼
2楼2014-12-16 08:29:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lxisme

铁虫 (正式写手)
引用回帖:
3楼: Originally posted by lehigh_73 at 2014-12-16 11:23:34
好好看看回火脆性的问题，

我也想到了，高温回火脆性。

[ 发自小木虫客户端 ]
赞一下 回复此楼
4楼2014-12-16 12:25:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbhwel

专家顾问 (知名作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
lxisme: 金币+2 2014-12-17 09:25:25
要提高韧性，可以进一步降低杂质元素、提高回火温度。
赞一下 回复此楼
主要从事稀有金属钛合金、钽铌及其合金，铍青铜材料及管棒线材塑性加工技术研究与生产。
5楼2014-12-17 00:32:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanggonglj

金虫 (小有名气)
检查一下金相组织。淬火马氏体，高回索氏体。结合其它硬度检测结果综合分析。
赞一下 回复此楼
6楼2014-12-17 08:50:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

灯火2014

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
回火温度低?可能

[ 发自小木虫客户端 ]
赞一下 回复此楼
7楼2014-12-17 09:33:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
lxisme: 金币+5, ★★★很有帮助 2014-12-17 20:29:23
低碳中合金钢轧制后空冷至790摄氏度水淬然后600℃回火1小时空冷,冲击韧性严重下降，不可能是第二相在晶界析出引起，也不太可能是晶粒长大的原因，而极有可能是回火过程中有魏氏组织产生。此组织严重影响低温冲击韧性。可观察一下金相显微组织以证实判断。
赞一下 回复此楼
8楼2014-12-17 18:14:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lxisme

铁虫 (正式写手)
引用回帖:
8楼: Originally posted by peterflyer at 2014-12-17 18:14:56
低碳中合金钢轧制后空冷至790摄氏度水淬然后600℃回火1小时空冷,冲击韧性严重下降，不可能是第二相在晶界析出引起，也不太可能是晶粒长大的原因，而极有可能是回火过程中有魏氏组织产生。此组织严重影响低温冲击韧性 ...

为什么不大可能是高温回火脆性（晶界析出），愿闻其详。还有回火组织还是板贝和粒贝加上少量F，魏氏体铁素体这些基本看不见啊。

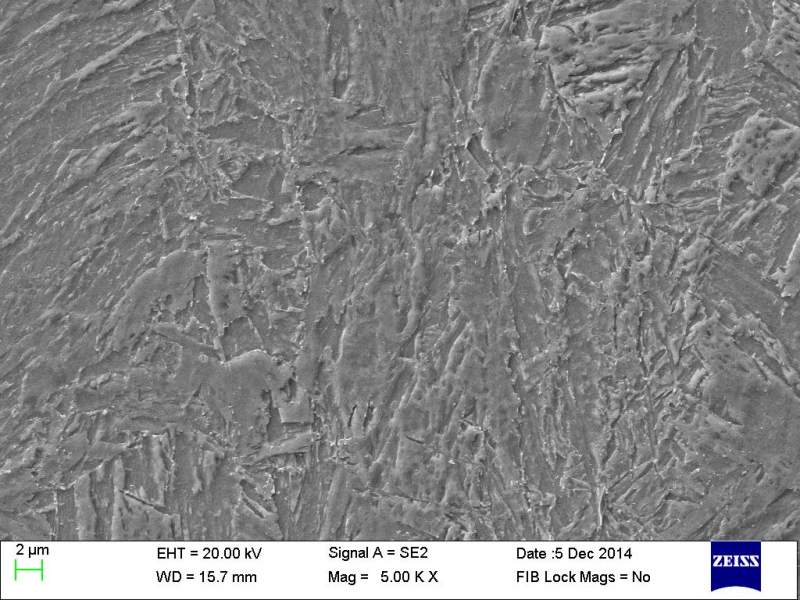

冲击韧性剧烈下降的原因
y2 rechuli-04.jpg
赞一下 回复此楼
9楼2014-12-17 20:28:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lxisme

铁虫 (正式写手)
图片照的不好  随便找的一张
赞一下 回复此楼
10楼2014-12-17 20:29:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 lxisme 的主题更新
191/2返回列表12下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
