小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 将压缩曲线导入origin中，怎么才能精确找到 σ 0.2，以及 σ max
141/2返回列表12下一页
查看: 2922  |  回复: 13
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

金属达人

铜虫 (小有名气)

[求助] 将压缩曲线导入origin中，怎么才能精确找到 σ 0.2，以及 σ max 已有1人参与

我知道画平行线的方法，但是每次都不一样，虽然差的不多，但是我想找到一个准确值，怎么办？大神指点
回复此楼

» 收录本帖的淘帖专辑推荐

百宝箱

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
菜鸟在前进
1楼 2014-12-15 20:54:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

phoenix7573

金虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
对弹性段做线性拟合，得到斜率
用该斜率做0。2偏置与曲线交点得到屈服
直接用excel分析数据，找到最大力算出抗拉
赞一下(1人) 回复此楼
2楼2014-12-16 09:30:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

金属达人

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by phoenix7573 at 2014-12-16 09:30:43
对弹性段做线性拟合，得到斜率
用该斜率做0。2偏置与曲线交点得到屈服
直接用excel分析数据，找到最大力算出抗拉

前两句话没太看懂，如何拟合，然后得到斜率之后，还得精确找到0.2这个点，怎么才能精确呢，求指点
赞一下 回复此楼
菜鸟在前进
3楼2014-12-16 13:17:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金属达人

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by phoenix7573 at 2014-12-16 09:30:43
对弹性段做线性拟合，得到斜率
用该斜率做0。2偏置与曲线交点得到屈服
直接用excel分析数据，找到最大力算出抗拉

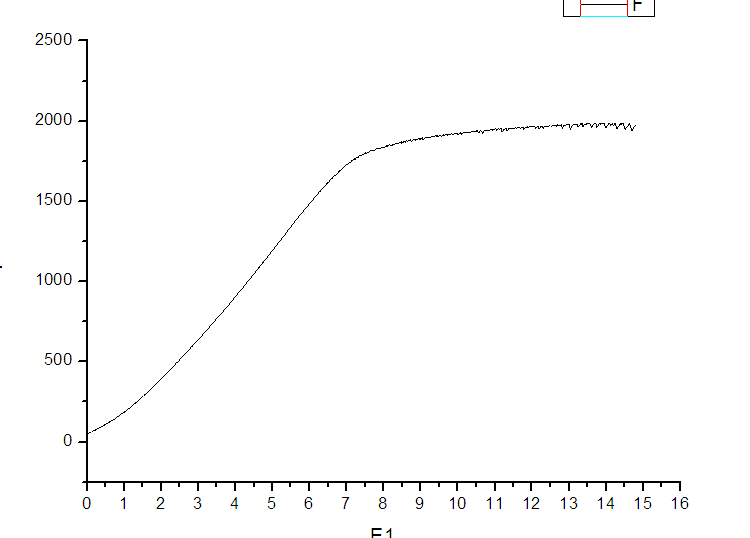

压缩曲线是这样的
将压缩曲线导入origin中，怎么才能精确找到 σ 0.2，以及 σ max
赞一下 回复此楼
菜鸟在前进
4楼2014-12-16 13:30:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phoenix7573

金虫 (著名写手)

【答案】应助回帖

目测你曲线没有挂引伸计 所以屈服你就随便弄弄吧 反正也是不准
抗拉的话就用excel找载荷最大点算就好了
赞一下 回复此楼
5楼2014-12-16 13:40:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phoenix7573

金虫 (著名写手)
引用回帖:
4楼: Originally posted by 金属达人 at 2014-12-16 13:30:42
压缩曲线是这样的

...

补充一下
线性拟合也就是线性回归
origin有这个功能的，具体如何操作的话你可以找本说明书来看看
论坛里面很多的
赞一下 回复此楼
6楼2014-12-16 13:52:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金属达人

铜虫 (小有名气)
引用回帖:
5楼: Originally posted by phoenix7573 at 2014-12-16 13:40:29
目测你曲线没有挂引伸计 所以屈服你就随便弄弄吧 反正也是不准
抗拉的话就用excel找载荷最大点算就好了

挂了引伸计了呀，你怎么看出来没安的，是因为弹性变形阶段不直吗？
赞一下 回复此楼
菜鸟在前进
7楼2014-12-16 14:16:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phoenix7573

金虫 (著名写手)

【答案】应助回帖

引用回帖:
7楼: Originally posted by 金属达人 at 2014-12-16 14:16:52
挂了引伸计了呀，你怎么看出来没安的，是因为弹性变形阶段不直吗？...

嗯对啊，那建议你初始稍微预压一点点载荷
赞一下 回复此楼
8楼2014-12-16 15:37:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phoenix7573

金虫 (著名写手)
还有至于如何精确得到0.2%的偏置，其实这个最终可以简化为过某定点做直线的问题
如果y=kx+b
你可以在origin里面过（0.2%, 0)，（0，-k*0.2%）两点画直线，这样肯定精确

但是你弹性段前面有一节不是很线性，所以你要找找原因
赞一下 回复此楼
9楼2014-12-16 15:46:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金属达人

铜虫 (小有名气)
引用回帖:
9楼: Originally posted by phoenix7573 at 2014-12-16 15:46:47
还有至于如何精确得到0.2%的偏置，其实这个最终可以简化为过某定点做直线的问题
如果y=kx+b
你可以在origin里面过（0.2%, 0)，（0，-k*0.2%）两点画直线，这样肯定精确

但是你弹性段前面有一节不是很线性，所以 ...

谢谢指点，你这里边的直线斜率K值是通过线性拟合得到的吧？
赞一下 回复此楼
菜鸟在前进
10楼2014-12-16 17:27:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
