24小时热门版块排行榜

返回列表

缘逸

银虫 (初入文坛)

应助: 0 (幼儿园)
金币: 314.8
红花: 1
帖子: 34
在线: 26.1小时
虫号: 2385081
注册: 2013-03-28
性别: GG
专业: 金属结构材料

引用回帖:

8楼: Originally posted by 《草原的风》 at 2014-12-15 22:55:24
嗯，材料是QBe2，有效厚度0.5毫米，可是，可但是、但可是要进行什么热处理怎么还没说啊？热处理后要达到什么样的力学性能指标也没说！！是不是只要热处理一下就行，管它最后结果如何？挤压膏呐？还急用？我看是你一 ...

你也是做铜合金？

赞一下

回复此楼

努力不一定有收获，不努力绝对一无所获

11楼2014-12-16 08:33:37

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

zbhwel

专家顾问 (知名作家)

专家经验: +782
GEPI: 9
应助: 1730 (讲师)
贵宾: 0.259
金币: 23097.1
散金: 1738
红花: 272
沙发: 22
帖子: 5197
在线: 1050.7小时
虫号: 2249580
注册: 2013-01-19
性别: GG
专业: 金属结构材料
管辖: 材料工程

【答案】应助回帖

314977903: 应助指数+1, 感谢参与应助！ 2015-01-05 14:25:54

铍青铜热处理简介
铍青铜是一种用途极广的沉淀硬化型合金。经固溶及时效处理后，强度可达1250-1500MPa。其热处理特点是：固溶处理后具有良好的塑性，可进行冷加工变形。但再进行时效处理后，却具有极好的弹性极限，同时硬度、强度也得到提高。
（1）铍青铜的固溶处理
固溶热处理工艺见表1。
表1 固溶热处理工艺规范
牌号零件类别加热温度
/℃ 保温时间
/min 冷却介质
QBe2
QBe1.9
QBe1.7 一般 780±10 t 水（≤35℃）
特殊 780±5 水（≤25℃）

保温时间一般可按下式进行计算：
t=A×B＋D
   其中，t－为保温时间，min；
         A－保温时间系数，min/mm；
         B－有效厚度，mm；
         D－保温时间常数，min；
   一般弹性零件：    A＝（1～2）min/mm，D＝8min；
   特殊弹性零件：    A＝（1.5～2）min/mm，D＝10min；
      （2）铍青铜的时效处理
铍青铜时效规范见表2。

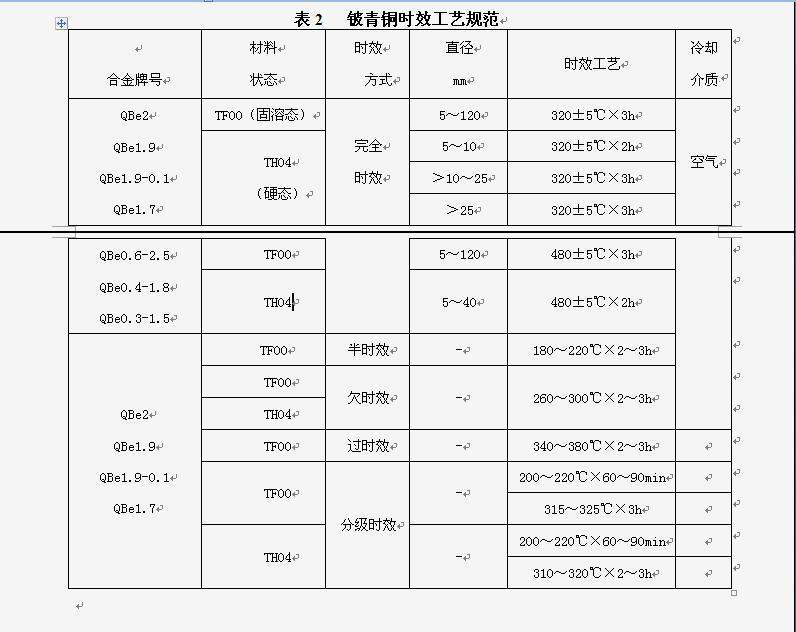

表2 铍青铜时效工艺规范

合金牌号材料
状态时效
方式直径
mm 时效工艺冷却介质

QBe2
QBe1.9
QBe1.9-0.1
QBe1.7 TF00（固溶态）完全
时效 5～120 320±5℃×3h 空气
TH04
（硬态） 5～10 320±5℃×2h
＞10～25 320±5℃×3h
＞25 320±5℃×3h
QBe0.6-2.5
QBe0.4-1.8
QBe0.3-1.5 TF00 5～120 480±5℃×3h
TH04 5～40 480±5℃×2h
QBe2
QBe1.9
QBe1.9-0.1
QBe1.7    TF00 半时效 - 180～220℃×2～3h
TF00 欠时效 - 260～300℃×2～3h
TH04
TF00 过时效 - 340～380℃×2～3h
TF00 分级时效 - 200～220℃×60～90min
315～325℃×3h
TH04 - 200～220℃×60～90min
310～320℃×2～3h

（3）铍青铜的去应力处理
   铍青铜去应力退火温度为150~200℃，保温时间1-1.5小时，可用于消除因金属切削加工、校直处理、冷成形等产生的残余应力，稳定零件在长期使用时的形状及尺寸精度。
时效炉有保护性气氛较好，5%氢的氮保护可促进传热和减少时效后氧化皮的清洗；时效后材料密度会增加，尺寸减少约0.2%的线收缩；时效可以使用夹具防止热处理变形扭曲，盐浴炉可对短时高温时效减少扭曲并缩短周期；时效后某些变形产生的残余应力可以采用150～200℃×2hr加以处理，不会造成硬度损失。
   铍青铜时效时，装炉是先装炉，然后送电加热随炉升温，当温度到达设定温度时开始计时，当达到保温时间时断电出炉，将零件置于炉外空冷，最好置于平整的料架台上，而不是随意放置地面。

赞一下

回复此楼

主要从事稀有金属钛合金、钽铌及其合金，铍青铜材料及管棒线材塑性加工技术研究与生产。

12楼2015-01-04 18:08:58

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖
