[求助] TiAl基化合物扫面电镜BSE模式下图片衬度问题 已有5人参与

TiAl合金经机械抛光后照的SEM背散射模式下的图片，应该是得到层片状的组织加灰白的B2相，但是低倍下照片发暗，两相的衬度不明显，放大到5000倍能看到层片结构了，不过因为机械抛光的原因存在很多划痕，请问怎么才能得到文献中的那种图片？希望有经验的虫友赐教！

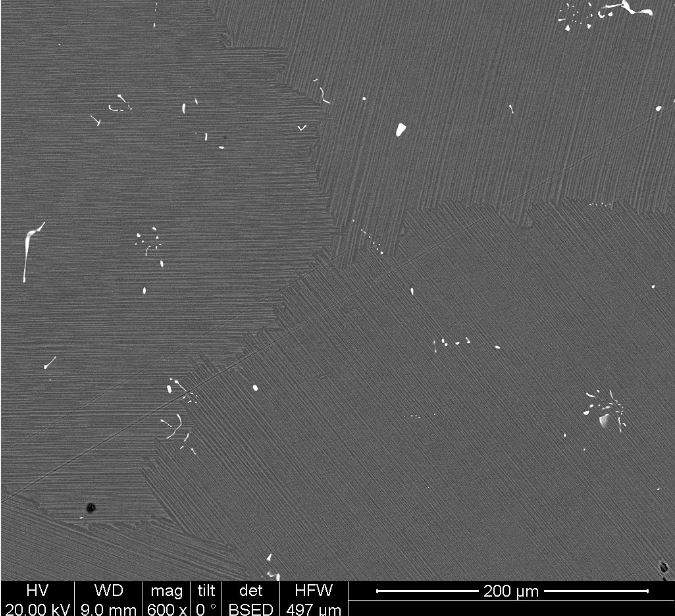

TiAl基化合物扫面电镜BSE模式下图片衬度问题

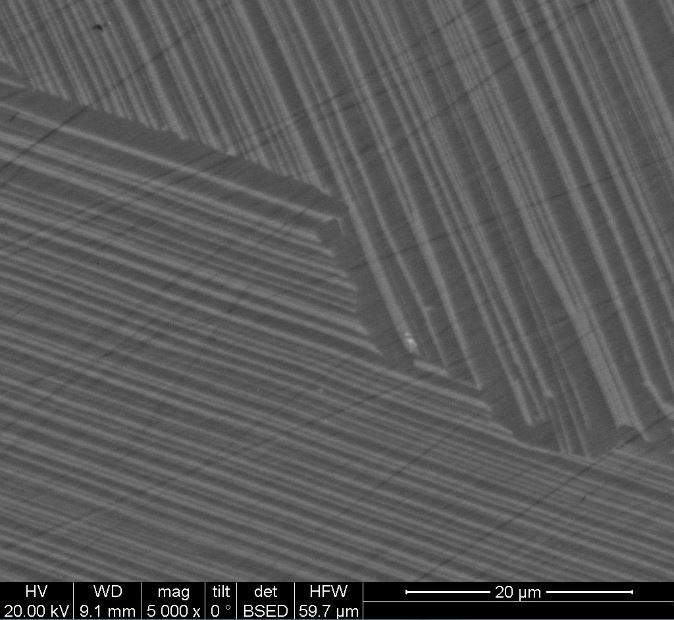

TiAl基化合物扫面电镜BSE模式下图片衬度问题-1


TiAl基化合物扫面电镜BSE模式下图片衬度问题-2
回复此楼

» 收录本帖的淘帖专辑推荐

百宝箱

» 猜你喜欢
rockandroll
1楼 2014-12-13 17:45:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

aihanfeng

木虫 (小有名气)

thalenus

【答案】应助回帖

感谢参与，应助指数 +1
你试试电解抛光，划痕问题可以解决！
赞一下(2人) 回复此楼
何期自性 本自具足
2楼2014-12-13 20:25:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

lanya1988

铜虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
原子序数相同，衬度不会明显的。试试腐蚀后二次电子成像。
赞一下 回复此楼
3楼2014-12-13 23:31:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rock_roll

木虫 (正式写手)
引用回帖:
2楼: Originally posted by aihanfeng at 2014-12-13 20:25:05
你试试电解抛光，划痕问题可以解决！

冯老师好，
回复此楼
rockandroll
4楼2014-12-14 10:14:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rock_roll

木虫 (正式写手)
引用回帖:
3楼: Originally posted by lanya1988 at 2014-12-13 23:31:10
原子序数相同，衬度不会明显的。试试腐蚀后二次电子成像。

谢谢建议，我下一步会试试您的这种方法。不过我所见的文献中看这种材料的金相大部分都采用不腐蚀直接用BSE成像，可见这种方法是绝对可行的，我疑惑的是我照的照片中很少找到B2/β相，这种相的衬度应该是明显的，会不会跟制样方法有关，制样技术会影响BSE成像的衬度吗？

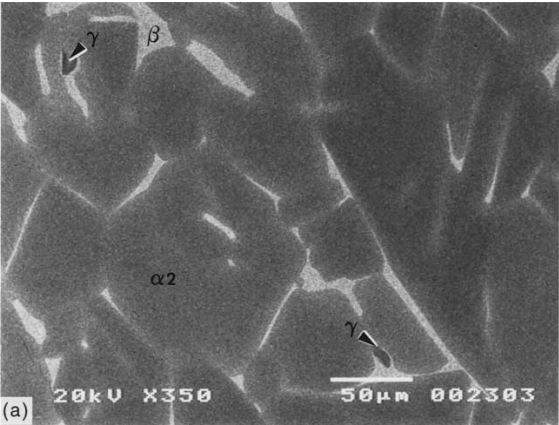

TiAl基化合物扫面电镜BSE模式下图片衬度问题-3
赞一下 回复此楼
rockandroll
5楼2014-12-14 10:28:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lanya1988

铜虫 (正式写手)
引用回帖:
5楼: Originally posted by rock_roll at 2014-12-14 10:28:23
谢谢建议，我下一步会试试您的这种方法。不过我所见的文献中看这种材料的金相大部分都采用不腐蚀直接用BSE成像，可见这种方法是绝对可行的，我疑惑的是我照的照片中很少找到B2/β相，这种相的衬度应该是明显的，会 ...

bse成像与原子序数有关，原子序数越高越亮。你看看你的两种相原子序数差别大不大。
制样质量与衬度应该没关系。
赞一下 回复此楼
6楼2014-12-14 16:27:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rock_roll

木虫 (正式写手)
引用回帖:
6楼: Originally posted by lanya1988 at 2014-12-14 16:27:51
bse成像与原子序数有关，原子序数越高越亮。你看看你的两种相原子序数差别大不大。
制样质量与衬度应该没关系。...

如上图中所示，α和γ两相原子序数差别不大，不过β相差别比较大，衬度也比较明显，我的问题是照了很多照片，看不到β相，理论应该会有的，很奇怪
赞一下 回复此楼
rockandroll
7楼2014-12-14 18:11:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张露瀚

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
用羊毛毡加牙膏做镜面抛光。

[ 发自小木虫客户端 ]
赞一下 回复此楼
8楼2014-12-15 01:15:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rock_roll

木虫 (正式写手)
引用回帖:
8楼: Originally posted by 张露瀚 at 2014-12-15 01:15:35
用羊毛毡加牙膏做镜面抛光。

谢谢您的建议。消除划痕不是主要问题，用电解抛光就能消除划痕。首要问题是衬度问题
赞一下 回复此楼
rockandroll
9楼2014-12-15 09:07:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rock_roll

木虫 (正式写手)
引用回帖:
6楼: Originally posted by lanya1988 at 2014-12-14 16:27:51
bse成像与原子序数有关，原子序数越高越亮。你看看你的两种相原子序数差别大不大。
制样质量与衬度应该没关系。...

请问一下，拍的时候如何在电镜上设置可以使图片的衬度增大？
赞一下 回复此楼
rockandroll
10楼2014-12-15 09:08:26
