求大神解释一下EBSD中的取向三角形相关问题
|
|

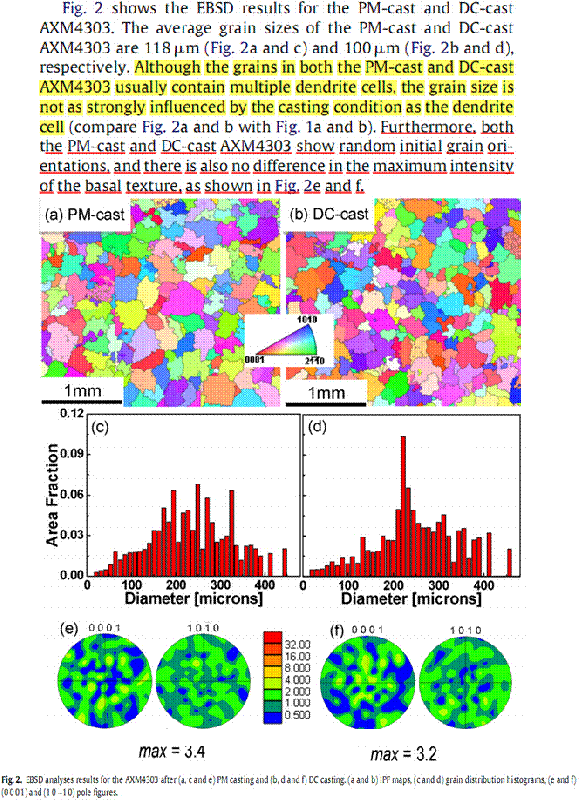

初次接触EBSD，求各路大神解答啊 问题：1 这是通过不同的铸造方法得到的两种铸态组织，既然是铸态组织那就不存在什么RD/TD/ND之类的，那么取向三角形有什么意义呢？最好能说明一下红色晶粒代表什么，蓝色又代表什么。谢谢。 2 既然是铸态组织，就不存在什么织构，那为什么文献中（我划线的地方）还说到了织构密度，这个织构密度在这里能传达一个什么信息？谢谢  |
回复此楼» 猜你喜欢
谈谈两天一夜的“延安行”
已经有6人回复
-
博士申请都是内定的吗？
已经有12人回复
-
氨基封端PDMS和HDI反应快速固化
已经有11人回复
-
之前让一硕士生水了7个发明专利，现在这7个获批发明专利的维护费可从哪儿支出哈？
已经有11人回复
-
论文投稿求助
已经有4人回复
-
Applied Surface Science 这个期刊。有哪位虫友投过的能把word模板发给我参考一下嘛
已经有3人回复
-
投稿精细化工
已经有6人回复
» 本主题相关价值贴推荐，对您同样有帮助:
求助单晶解析的A错修改问题，求大神帮助~谢谢
已经有5人回复- 取向硅钢的硅含量与无取向硅钢的硅含量
已经有17人回复
- 求大神解答 啊。能不能求的妹子就看它了
已经有3人回复
- 超声处理后的氮化硼XRD，（004）变强，（002）出现位移？求大神指导
已经有15人回复
- ebsd怎么看极图啊？
已经有11人回复
- EBSD中菊池带衬度图和欧拉角取向图能表示什么信息？
已经有9人回复
- 【EBSD】关于实验测得的轴角对取向差与准确的CSL取向差之间的偏差角度怎么计算？
已经有13人回复
- 【讨论】EBSD中关于取向差的描述？
已经有8人回复
huangbx3
铁杆木虫 (小有名气)
- 应助: 28 (小学生)
- 金币: 8201.5
- 散金: 20
- 红花: 5
- 帖子: 288
- 在线: 176.1小时
- 虫号: 1354428
- 注册: 2011-07-24
- 性别: GG
- 专业: 金属材料的合金相、相变及
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
orangeoffan: 金币+10, ★★★很有帮助 2014-12-12 20:44:39
感谢参与，应助指数 +1
orangeoffan: 金币+10, ★★★很有帮助 2014-12-12 20:44:39
|
取向三角形为反极图。红色靠近0001，蓝色靠近1010，绿色靠近2110。说明金相中各种颜色的晶粒取向不同，其中红色的晶粒中0001晶面平行于试样的表面，蓝色的晶粒1010晶面平行试样的表面，绿色的平行2110晶面。 另外文中说明了两种材料都没有明显的织构趋向。 |
2楼2014-12-12 16:03:39
orangeoffan
捐助贵宾 (初入文坛)
- 应助: 2 (幼儿园)
- 金币: 17.5
- 散金: 52
- 帖子: 31
- 在线: 13.5小时
- 虫号: 3573018
- 注册: 2014-12-02
- 专业: 金属材料的合金相、相变及
送红花一朵|
非常感谢你的回答，但是我还是有一些疑惑，期待您的解答。 按照您的解答，我是这样理解的。 首先我们要明确这个图所拍摄部分是试样哪个面，比如说如果是挤压态的组织，首先根据文献内容确定是哪个截面，比如说是纵面，也就是垂直于挤压方向的那个面，这是不是意味着，如果是红色晶粒，那么红色晶粒的0001面是平行于试样纵面的？ 另外我还有一个问题在下面，如果您有空，帮我看看，非常感谢，地址 http://muchong.com/bbs/viewthread.php?tid=8284846 |
3楼2014-12-12 20:41:53
