小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 求助结构化网格划分，圆柱相交，直径差别极大！ICEM或Gambit划分。
252/3返回列表上一页123下一页
查看: 4364  |  回复: 24
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
6楼: Originally posted by 陆小凤2 at 2014-12-10 16:00:10
求思路，详细说说呗

软件都卸掉了 人家画的效果图贴出来看看呢
赞一下 回复此楼
我要奋斗到底
11楼2014-12-12 20:31:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天行主

木虫 (正式写手)
引用回帖:
11楼: Originally posted by 5超7 at 2014-12-12 20:31:36
软件都卸掉了 人家画的效果图贴出来看看呢...

大神给看看，这是5楼的大神画的

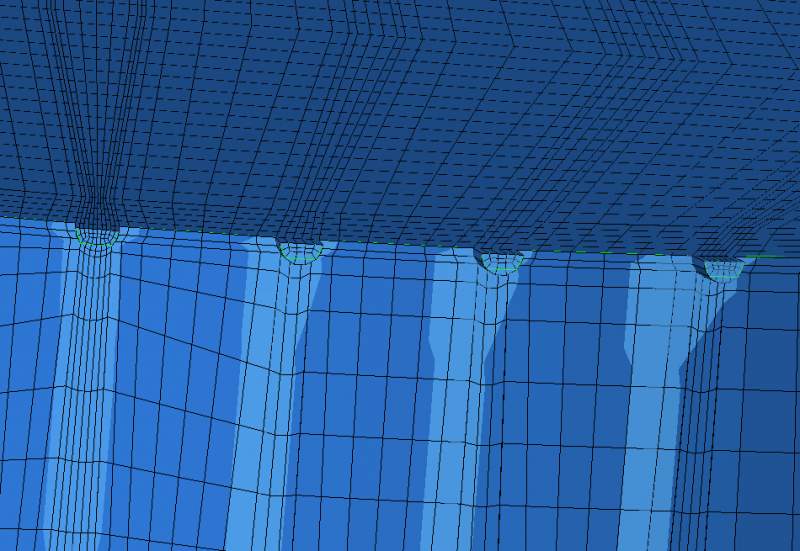

求助结构化网格划分，圆柱相交，直径差别极大！ICEM或Gambit划分。

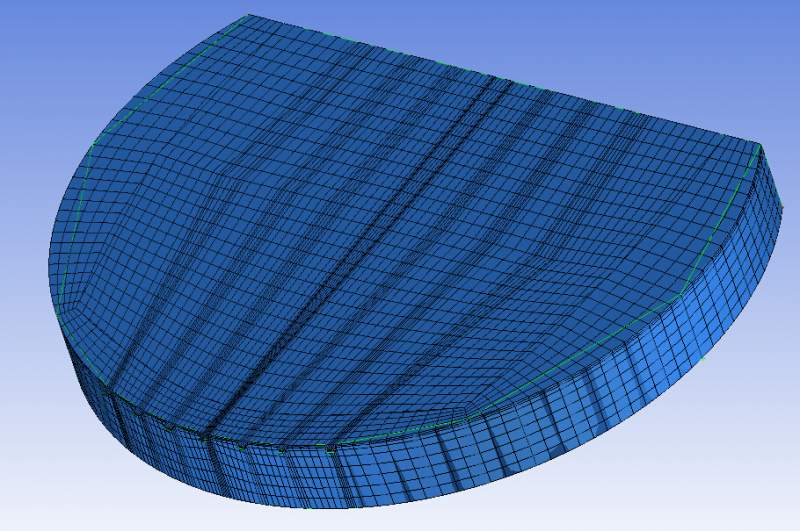

求助结构化网格划分，圆柱相交，直径差别极大！ICEM或Gambit划分。-1

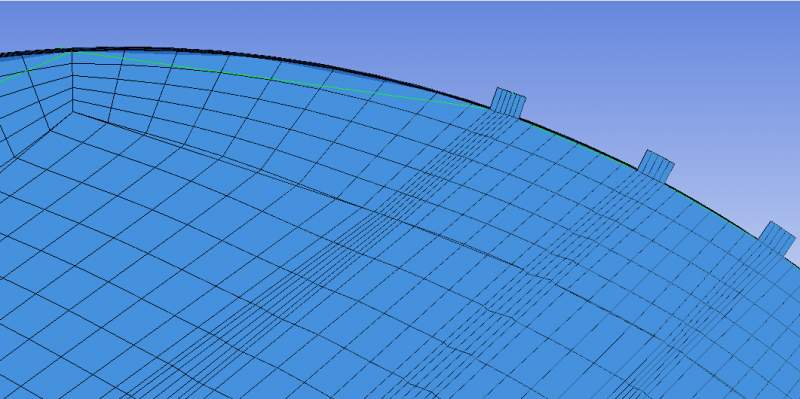

求助结构化网格划分，圆柱相交，直径差别极大！ICEM或Gambit划分。-2

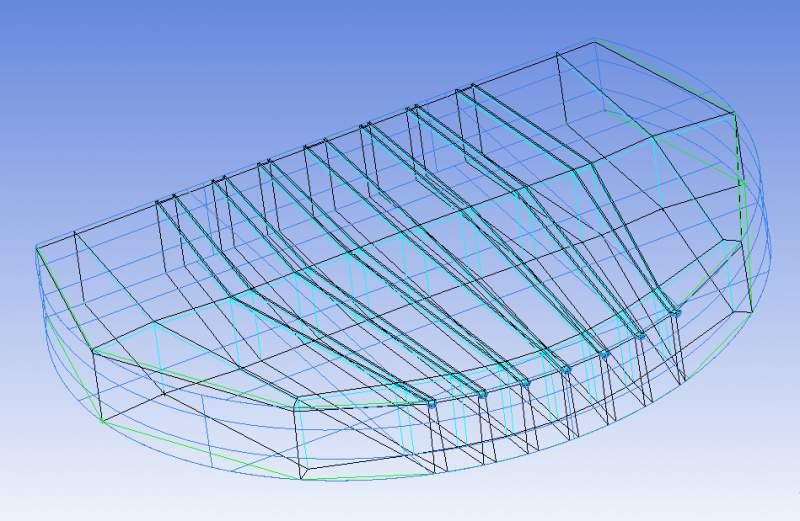

求助结构化网格划分，圆柱相交，直径差别极大！ICEM或Gambit划分。-3
赞一下 回复此楼
12楼2014-12-12 21:09:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
内容已删除
回复此楼
我要奋斗到底
13楼2014-12-13 19:21:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天行主

木虫 (正式写手)
引用回帖:
13楼: Originally posted by 5超7 at 2014-12-13 19:21:36
看到了    基本就明白怎么画的了...

大神写一下思路吧，我ICEM玩的不明白，只有一个小圆柱的时候还画的各种乱，求大神指教一二
赞一下 回复此楼
14楼2014-12-14 00:24:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

openfoam

新虫 (正式写手)
引用回帖:
14楼: Originally posted by 天行主 at 2014-12-14 00:24:12
大神写一下思路吧，我ICEM玩的不明白，只有一个小圆柱的时候还画的各种乱，求大神指教一二...

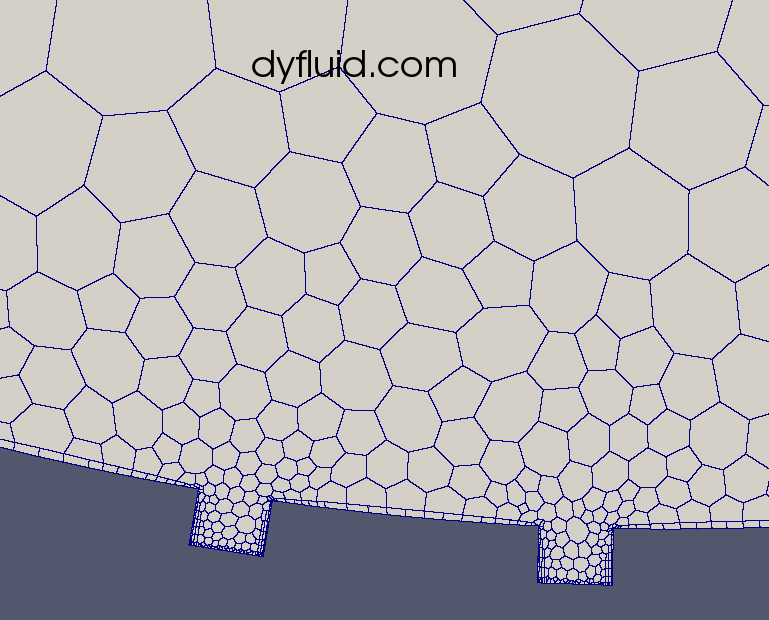

求助结构化网格划分，圆柱相交，直径差别极大！ICEM或Gambit划分。-4

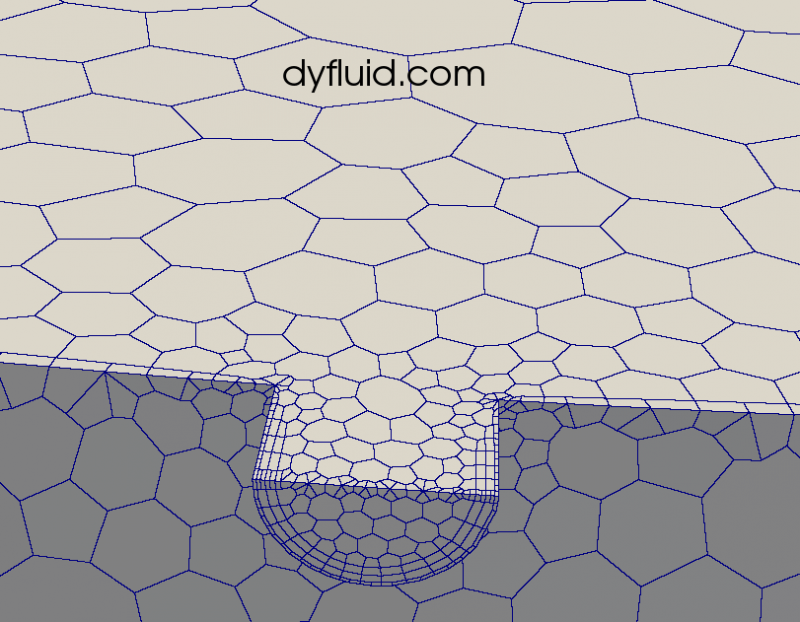

求助结构化网格划分，圆柱相交，直径差别极大！ICEM或Gambit划分。-5

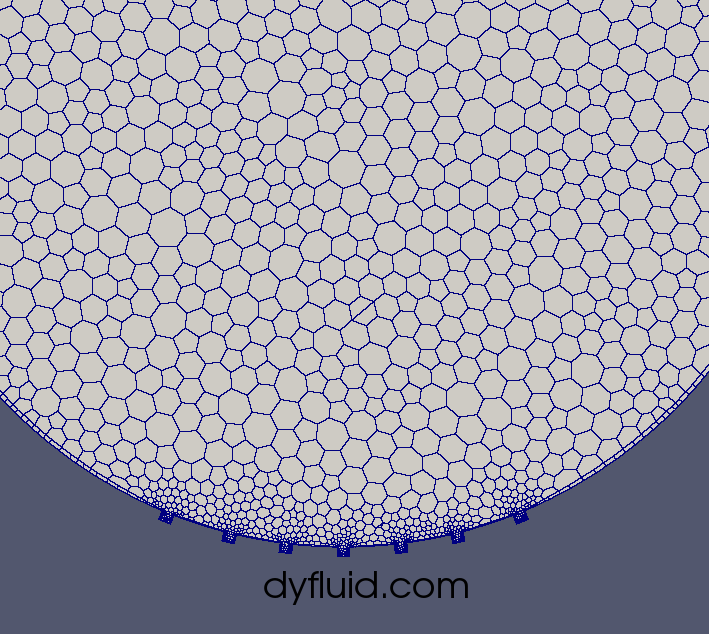

求助结构化网格划分，圆柱相交，直径差别极大！ICEM或Gambit划分。-6

5楼已经画的非常好了
赞一下(1人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : hex.rar
    • 2014-12-14 05:04:36, 1.09 M
15楼2014-12-14 05:08:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

openfoam

新虫 (正式写手)
引用回帖:
15楼: Originally posted by openfoam at 2014-12-14 05:08:10
5楼已经画的非常好了...

求助结构化网格划分，圆柱相交，直径差别极大！ICEM或Gambit划分。-7
求助结构化网格划分，圆柱相交，直径差别极大！ICEM或Gambit划分。-8
求助结构化网格划分，圆柱相交，直径差别极大！ICEM或Gambit划分。-9
赞一下 回复此楼
16楼2014-12-15 00:10:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
15楼: Originally posted by openfoam at 2014-12-14 05:08:10
5楼已经画的非常好了...

为何圆面的网格不是规则的结构网格？

ICEM里面划分block的话 我记得圆面应该是规则的结构网格
赞一下 回复此楼
我要奋斗到底
17楼2014-12-15 09:29:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天行主

木虫 (正式写手)
引用回帖:
16楼: Originally posted by openfoam at 2014-12-15 00:10:21
...

这个怎么画的这么有意思？这是什么网格，没见过
赞一下 回复此楼
18楼2014-12-22 08:59:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feihong1029
19楼2015-02-04 15:53:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

etsebain

银虫 (小有名气)
引用回帖:
15楼: Originally posted by openfoam at 2014-12-14 05:08:10
5楼已经画的非常好了...

请教一个问题:这样加密之后对于加密比分网格长宽比感觉不是很好的样子
赞一下 回复此楼
quand on veut, on peut
20楼2015-02-05 09:24:00
