小木虫论坛-学术科研互动平台» 网络生活区» 有奖问答 » 有奖问答完结子版 » origin8如何做双X轴（两者之间无关系）公用1个Y轴的图！
182/2返回列表上一页12
查看: 7262  |  回复: 17
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

快乐咖啡2013

金虫 (正式写手)

【答案】应助回帖

首先，这个是可以做出来的，如果只是添加  X轴，而不再添加  Y轴，可能有点不美观。
origin8如何做双X轴（两者之间无关系）公用1个Y轴的图！

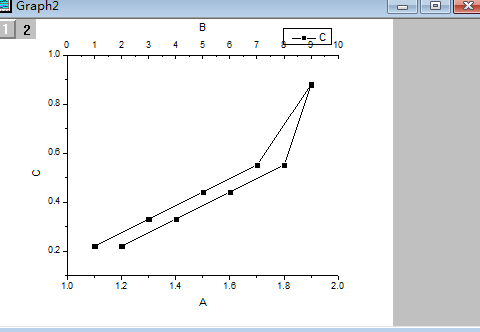

双 X轴.png
赞一下 回复此楼
虽千万人，吾亦往矣！
11楼2014-12-09 21:48:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王永伟

铁虫 (小有名气)
引用回帖:
11楼: Originally posted by 快乐咖啡2013 at 2014-12-09 21:48:59
首先，这个是可以做出来的，如果只是添加  X轴，而不再添加  Y轴，可能有点不美观。

双 X轴.png

你是否共用了同一个X轴，怎么操作才能让1组数据用上面的X？说的详细点吧，也可以再添加一个X,一个y！说的详细点，我是新手，origin8不熟悉啊
赞一下 回复此楼
12楼2014-12-09 22:57:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

快乐咖啡2013

金虫 (正式写手)
引用回帖:
12楼: Originally posted by 王永伟 at 2014-12-09 22:57:09
你是否共用了同一个X轴，怎么操作才能让1组数据用上面的X？说的详细点吧，也可以再添加一个X,一个y！说的详细点，我是新手，origin8不熟悉啊...

1. 输入数据
2.三组数据ABC同时做图，Line+Symbol模式，A为X，B为Xer
3.AC数据作图，添加X轴top，即：Graph--New layer（Ax--）--X top  ok
4.Graph--plot setup--表格---AC数据--add--下方都勾选--ok
5.完工
赞一下 回复此楼
虽千万人，吾亦往矣！
13楼2014-12-10 18:08:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

--八云--

专家顾问 (知名作家)

博览众家之长，终集百家之短

【答案】应助回帖

可以同时画两条线，第二条线Y值加上一个常数，在文中说明。很多前人的工作都是这么做的，比如将不同组分材料的折射率画在一张图里。
赞一下 回复此楼
人原本是不死的，后来他创造了死亡，故而人们歌颂他。
14楼2014-12-10 18:27:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王永伟

铁虫 (小有名气)
引用回帖:
13楼: Originally posted by 快乐咖啡2013 at 2014-12-10 18:08:58
1. 输入数据
2.三组数据ABC同时做图，Line+Symbol模式，A为X，B为Xer
3.AC数据作图，添加X轴top，即：Graph--New layer（Ax--）--X top  ok
4.Graph--plot setup--表格---AC数据--add--下方都勾选--ok
5.完工...

试着做了一下，问题如下：
2.如何设B为Xer?
3.  2时已经ABC作过图了，再对AC作图？怎么操作？
4.plot setup之后的‘表格’在哪里？没找到，只有layer1，layer2！
赞一下 回复此楼
15楼2014-12-12 08:19:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一毛钱找不开

铁虫 (初入文坛)

【答案】应助回帖

添加一个layer吧，把两个layer的纵坐标的scale弄成一样
赞一下 回复此楼
原创小说
16楼2014-12-12 17:25:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王永伟

铁虫 (小有名气)
引用回帖:
16楼: Originally posted by 一毛钱找不开 at 2014-12-12 17:25:12
添加一个layer吧，把两个layer的纵坐标的scale弄成一样

能说的详细点吗
回复此楼
17楼2014-12-15 08:39:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一毛钱找不开

铁虫 (初入文坛)

【答案】应助回帖

引用回帖:
9楼: Originally posted by 王永伟 at 2014-12-09 14:25:22
如何把X2数据导入到相应图层？，第3步之后不会操作...

就是6楼说的意思，在左上角的2，双击就出来了，再单击底下的layer 2，然后出来你的数据列表，选你要的X和Y是哪一项.祝成功哈，不行百度里应该有指导的方法
赞一下 回复此楼
原创小说
18楼2014-12-15 09:31:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
