[求助] 关于审稿人对电化学图的要求！！！！ 已有5人参与

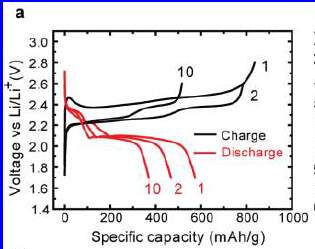

请问大神们这个图是怎么做出来的？是有专门的仪器测吗？审稿人要求我把恒电流充放电图改成这样的！求求知道的大神们指点啊！急急急！！！！在线等呢！

关于审稿人对电化学图的要求！！！！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
没有永远的第一，只有永不停止的攀登！
1楼 2014-12-02 20:46:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

feiyi16716

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
Orgin绘图软件，很容易做

[ 发自小木虫客户端 ]
赞一下(2人) 回复此楼
12楼2014-12-03 09:25:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

222秦时明月

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
你不会是用电化学工作站做的充放电吧，现在有专门的充放电测试系统

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
Ifyouareinfullbloom,thewindcame
2楼2014-12-02 21:00:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

漫洒特

木虫 (小有名气)
引用回帖:
2楼: Originally posted by 222秦时明月 at 2014-12-02 21:00:14
你不会是用电化学工作站做的充放电吧，现在有专门的充放电测试系统

是啊，就是用电化学工作站做的充放电图，这个图得用专门的仪器测呢还是可以通过什么换算呀？
赞一下 回复此楼
没有永远的第一，只有永不停止的攀登！
3楼2014-12-02 21:02:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

222秦时明月

银虫 (小有名气)

【答案】应助回帖

有转换，非常麻烦，所以才发明了充放电测试工具，里面有对应的容量～电压曲线，建议你去拿到别人那儿的仪器去测测

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
Ifyouareinfullbloom,thewindcame
4楼2014-12-02 21:09:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

嘀嘟Д小库洛

木虫 (小有名气)

纯洁的魔王

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
3楼: Originally posted by 漫洒特 at 2014-12-02 21:02:40
是啊，就是用电化学工作站做的充放电图，这个图得用专门的仪器测呢还是可以通过什么换算呀？...

直接换算就好啦。
充放电本来就是E vs t的图，现在把x轴的t变成比容量而已。基本计算。

比容量=t (s)* i（mA）/m(g)
赞一下 回复此楼
默默地...
5楼2014-12-02 21:18:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

漫洒特

木虫 (小有名气)
引用回帖:
4楼: Originally posted by 222秦时明月 at 2014-12-02 21:09:03
有转换，非常麻烦，所以才发明了充放电测试工具，里面有对应的容量～电压曲线，建议你去拿到别人那儿的仪器去测测

没有这个仪器，自己直接转换的这种是不是不准确？非常感谢你的回答！
赞一下 回复此楼
没有永远的第一，只有永不停止的攀登！
6楼2014-12-02 21:21:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

嘀嘟Д小库洛

木虫 (小有名气)

纯洁的魔王
引用回帖:
5楼: Originally posted by 嘀嘟Д小库洛 at 2014-12-02 21:18:33
直接换算就好啦。
充放电本来就是E vs t的图，现在把x轴的t变成比容量而已。基本计算。

比容量=t (s)* i（mA）/m(g)...

笔误，时间 t(s)也需要换算成t(h)

电流就是你恒流充电/放电的电流大小。
质量是你活性物质的质量
赞一下 回复此楼
默默地...
7楼2014-12-02 21:22:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

漫洒特

木虫 (小有名气)
引用回帖:
5楼: Originally posted by 嘀嘟Д小库洛 at 2014-12-02 21:18:33
直接换算就好啦。
充放电本来就是E vs t的图，现在把x轴的t变成比容量而已。基本计算。

比容量=t (s)* i（mA）/m(g)...

这样会不会不准确？实在找不上仪器的话我就直接转化了啊！充放电图横坐标是时间，我再直接乘以电流再除以质量，这样合适吗？
赞一下 回复此楼
没有永远的第一，只有永不停止的攀登！
8楼2014-12-02 21:23:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

六月的雨天

银虫 (初入文坛)
自己换算，然后用作图软件画不可以吗
赞一下 回复此楼
9楼2014-12-02 21:26:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

漫洒特

木虫 (小有名气)
引用回帖:
7楼: Originally posted by 嘀嘟Д小库洛 at 2014-12-02 21:22:23
笔误，时间 t(s)也需要换算成t(h)

电流就是你恒流充电/放电的电流大小。
质量是你活性物质的质量...

我明白了，非常感谢！
赞一下 回复此楼
没有永远的第一，只有永不停止的攀登！
10楼2014-12-02 21:31:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
