应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 冶金 » 金相
161/2返回列表12下一页
查看: 1364  |  回复: 15
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

FENG4510810

木虫 (著名写手)

[求助] 金相 已有3人参与

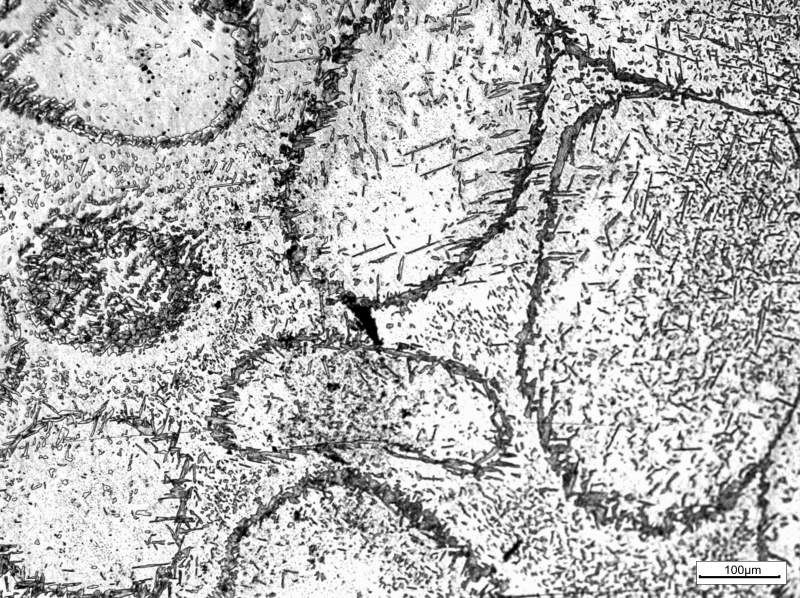

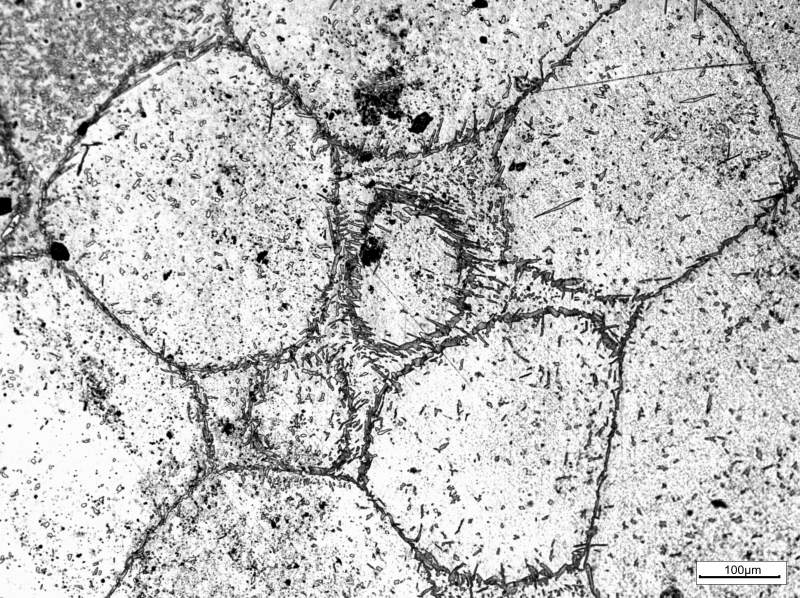

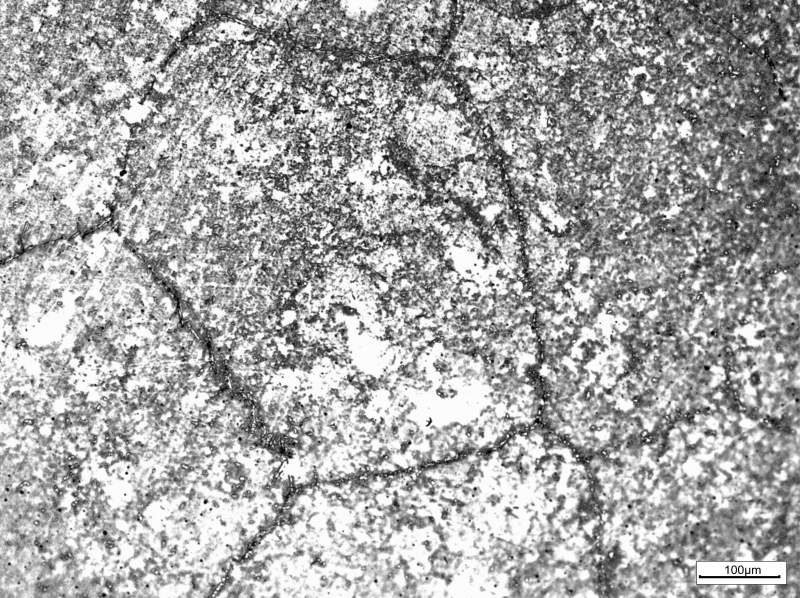

前2张是2205双相不锈钢在1365度保温30min后在3℃左右的百分之15（质量分数）NaCl淬火后的照片，第3张是2205双相不锈钢在1350度保温30min后在3℃左右的百分之15（质量分数）NaCl淬火后的照片，我想请教一下前两张为什么变成椭圆形的了呢？金相


金相-1
金相-2
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : A1.jpg
    • 2014-11-30 16:11:35, 1.53 M

» 收录本帖的淘帖专辑推荐

百宝箱

» 猜你喜欢
1楼 2014-11-30 16:14:30
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
FENG4510810: 金币+2, ★有帮助 2014-12-01 08:59:54
估计这前两张照片对应的保温温度1365已接近材料的熔点，最起码也已接近晶界低熔点物质的熔点，因此此时物质的晶粒已经变得很软，由于物质表面张力的作用，晶粒形状由多边形向边角圆润化的状态转变，就是所呈现的椭圆化。进一步地，可能会圆化，直至熔化。

[ 发自手机版 http://muchong.com/3g ]
赞一下(2人) 回复此楼
2楼2014-11-30 17:33:46
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

ouzhiying

木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
估计这前两张照片对应的保温温度1365已接近材料的熔点，最起码也已接近晶界低熔点物质的熔点，因此此时物质的晶粒已经变得很软，由于物质表面张力的作用，晶粒形状由多边形向边角圆润化的状态转变，就是所呈现的椭圆化。进一步地，可能会圆化，直至熔化。
赞一下(1人) 回复此楼
3楼2014-11-30 17:58:05
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

Ryanyang

新虫 (小有名气)
引用回帖:
8楼: Originally posted by FENG4510810 at 2014-12-01 09:01:26
我们做这么高是为了得到单相铁素体，但是一直没有成功呢？请问这个你们做过么？...

没做过。我是在工厂里做的，就看看加热炉情况下（1250）左右的晶粒长大什么的。
赞一下(1人) 回复此楼
13楼2014-12-02 14:17:16
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

FENG4510810

木虫 (著名写手)
引用回帖:
3楼: Originally posted by ouzhiying at 2014-11-30 17:58:05
估计这前两张照片对应的保温温度1365已接近材料的熔点，最起码也已接近晶界低熔点物质的熔点，因此此时物质的晶粒已经变得很软，由于物质表面张力的作用，晶粒形状由多边形向边角圆润化的状态转变，就是所呈现的椭圆 ...

可是该材料的熔点在1500度左右呢

[ 发自小木虫客户端 ]
赞一下 回复此楼
4楼2014-11-30 22:58:10
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

FENG4510810

木虫 (著名写手)
引用回帖:
4楼: Originally posted by FENG4510810 at 2014-11-30 22:58:10
可是该材料的熔点在1500度左右呢
...

请问这个怎么解释呢？

[ 发自小木虫客户端 ]
赞一下 回复此楼
5楼2014-11-30 22:58:49
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★ ★
FENG4510810: 金币+4, ★★★很有帮助 2015-05-19 09:19:26
引用回帖:
4楼: Originally posted by FENG4510810 at 2014-11-30 22:58:10
可是该材料的熔点在1500度左右呢
...

材料中含有的杂质会降低材料的熔点的。晶界的过烧很多时候也是由于这方面的原因造成的。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

FENG4510810
6楼2014-11-30 23:32:30
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

Ryanyang

新虫 (小有名气)
以前最多做到过1250， 温度这么高的没做过，感觉没有意义
赞一下 回复此楼
7楼2014-12-01 08:50:42
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

FENG4510810

木虫 (著名写手)
引用回帖:
7楼: Originally posted by Ryanyang at 2014-12-01 08:50:42
以前最多做到过1250， 温度这么高的没做过，感觉没有意义

我们做这么高是为了得到单相铁素体，但是一直没有成功呢？请问这个你们做过么？
赞一下 回复此楼
8楼2014-12-01 09:01:26
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

FENG4510810

木虫 (著名写手)
送红花一朵
引用回帖:
6楼: Originally posted by peterflyer at 2014-11-30 23:32:30
材料中含有的杂质会降低材料的熔点的。晶界的过烧很多时候也是由于这方面的原因造成的。...

我们做过原位观察，也是相同的材质。根据那个，得到的试件变成单相铁素体的温度为1300度左右，应该不是过烧的结果。看了一些老外的文献，他们用Thermocal计算得到温度为1350度，这个应该考虑了试件尺寸，形状等因素。但是我们一直得不到单相铁素体，第3张图片是目前做的最好的结果。老师您，觉得是什么原因呢？
赞一下 回复此楼
9楼2014-12-01 09:11:25
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

54剑心

铁虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
FENG4510810: 金币+1 2015-05-19 09:19:42
拙见：金属结晶长大是枝晶生长形态，枝晶的树枝的断面大体就是圆形的，这些椭圆就是那些断面……楼主觉得呢？
赞一下 回复此楼
10楼2014-12-01 10:32:35
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 FENG4510810 的主题更新
161/2返回列表12下一页
信息提示
关闭
请填处理意见
关闭
