查看: 2531  |  回复: 23

gelitao1234

金虫 (正式写手)

【答案】应助回帖

把你的出口边界条件列出来
11楼2014-12-01 14:07:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小土西

新虫 (初入文坛)

引用回帖:
8楼: Originally posted by wptom at 2014-12-01 13:04:00
一 般常温常压不可压缩流体,管内流动时,出口速度与进口速度之间的差别,
1、与截面积变化有关。
2、讨论湍流的时候,与边界层的形成有关。
所以,案例中,进出口的管径的有无差别?
边界层的形成,要求是L/D& ...

1,进出口的截面积是一样
2,进出口的广场没有超过直径的60倍,只是直径的两倍。
请问这样的情况下,会是什么原因导致的呢?
12楼2014-12-01 14:19:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小土西

新虫 (初入文坛)

我不知道要如何解释这一现象,做了几个类似的都是这种结果,中间的设置基本都是常规设置,
会不会是网格的问题?这个模型画网格也不好画。所以我用的是四面体网格
13楼2014-12-01 14:25:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cheersend

至尊木虫 (著名写手)

【答案】应助回帖

你统计一下入口跟出口的流量是否一致,一般没有出错的话就是一致的。
在这个前提下,你看到的出口流速大只不过是因为入口是速度均匀分布的速度入口,出口的速度分布是计算所得,是发展出来的速度分布。如果计算正确,那入口速度分布就是平坦的黄色值,出口的速度分布是尖锐的U型分布,但总流量守恒。

总流量不守恒,算例就是错的,就不用纠结出口入口的问题了。

[ 发自小木虫客户端 ]
14楼2014-12-01 14:57:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小土西

新虫 (初入文坛)

引用回帖:
11楼: Originally posted by gelitao1234 at 2014-12-01 14:07:28
把你的出口边界条件列出来

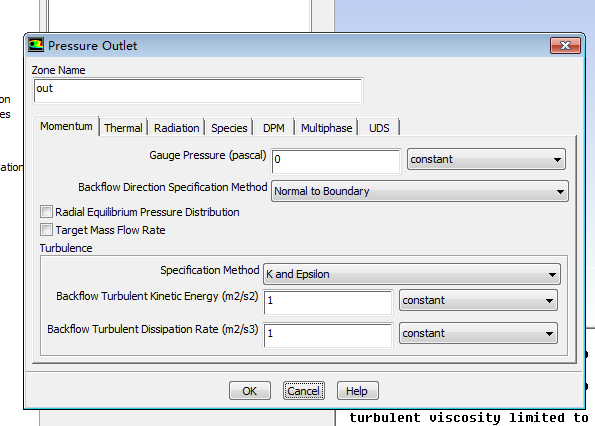

出口时压力出口边界条件,如图
很简单的流动模型,为什么出口速度大于入口速度呢??

15楼2014-12-01 14:57:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wptom

铁虫 (正式写手)

引用回帖:
10楼: Originally posted by gelitao1234 at 2014-12-01 14:06:08
不懂就别扯了...

我是不懂的。你懂的话,请你帮楼主找出原因。
我的意思很明显:一种情况是稳定流动时,截面积变化影响流速。第二种情况是 湍流的边界层稳定发展需要足够管长,若是没有足够管长时,湍流模型计算结果未必是正确的。我的潜在意思是使用数学模型的先决条件是满足其基本要求,是不是模型使用有问题?
16楼2014-12-01 18:38:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

07610205

新虫 (小有名气)

【答案】应助回帖

引用回帖:
5楼: Originally posted by 小土西 at 2014-12-01 09:55:49
重力势能是向下的,动能是向上的,那还有沿程损失的话,出口速度应该更小啊...

请问,那头是出口啊
立志科研,科技强军
17楼2014-12-01 18:51:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小土西

新虫 (初入文坛)

引用回帖:
17楼: Originally posted by 07610205 at 2014-12-01 18:51:18
请问,那头是出口啊...

下面是入口,上面是出口,重力加速度向下
18楼2014-12-03 08:33:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小土西

新虫 (初入文坛)

引用回帖:
14楼: Originally posted by cheersend at 2014-12-01 14:57:09
你统计一下入口跟出口的流量是否一致,一般没有出错的话就是一致的。
在这个前提下,你看到的出口流速大只不过是因为入口是速度均匀分布的速度入口,出口的速度分布是计算所得,是发展出来的速度分布。如果计算正确 ...

我统计了出入口的流量相差1,是不是误差太大了?可是已经收敛了
19楼2014-12-03 08:37:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cheersend

至尊木虫 (著名写手)

引用回帖:
19楼: Originally posted by 小土西 at 2014-12-03 08:37:05
我统计了出入口的流量相差1,是不是误差太大了?可是已经收敛了...

“相差1”是什么意思?
相差1%工程上可以接受。
你看完我的回帖应该自己去查过数据,就是出入口流量、出入口速度分布,应该足够自主判断了。
分布到底有没有如我所说的现象?
20楼2014-12-03 20:24:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
