小木虫论坛-学术科研互动平台 » 学术交流区 » 论文投稿 » 论文写作 » 请大侠们帮忙看一下，这个“box and wisker plot”图是怎么做出来的？
172/2返回列表上一页12
查看: 3267  |  回复: 16
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

ppcczl

金虫 (小有名气)
引用回帖:
10楼: Originally posted by starfriend at 2014-11-14 18:29:58
Origin里用Box chart的作图，作图后在选项Box里可以选择类型type，你发的图是“Box+Data Overlap"....

非常感谢！我试一试，还是版上牛人多，纠结很久了~~
赞一下 回复此楼
11楼2014-11-15 18:04:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zw0123456789zw

至尊木虫 (职业作家)
12楼2015-01-16 10:24:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zw0123456789zw

至尊木虫 (职业作家)

Felix Baumgartner Space Jump
LZ, 你找到了Origin里的 data overlap选项吗？我没看到呢。
赞一下 回复此楼
13楼2015-01-16 10:34:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ppcczl

金虫 (小有名气)
引用回帖:
13楼: Originally posted by zw0123456789zw at 2015-01-16 10:34:16
LZ, 你找到了Origin里的 data overlap选项吗？我没看到呢。

找到了，中间费了一些曲折，具体方法是这样的：
得用OriginPro 8英文版或者更高级别的版本，才有这个功能，我试过OriginPro 7.5中文版，里面没有这个功能。
先画散点图：打开数据—>plot——>statistics——>boxchart——>选择行、列画散点图；
在散点图的界面中，选择工具栏中的Format——>plot——>Box——>下面有个Type选项，里面有好几个，点下拉箭头，选择Box+Data overlap即可。
Box下的几个设置可以随便修改，以得到自己想要的格式。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

zw0123456789zw
14楼2015-01-16 21:48:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ppcczl

金虫 (小有名气)
引用回帖:
14楼: Originally posted by ppcczl at 2015-01-16 21:48:58
找到了，中间费了一些曲折，具体方法是这样的：
得用OriginPro 8英文版或者更高级别的版本，才有这个功能，我试过OriginPro 7.5中文版，里面没有这个功能。
先画散点图：打开数据—>plot——>statistics— ...

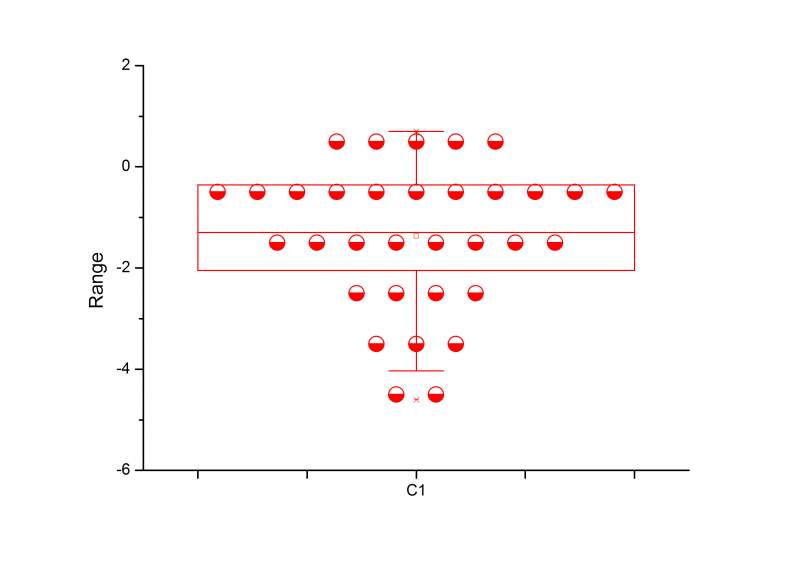

下面是我用OriginPro 8英文版画的盒须图：
请大侠们帮忙看一下，这个“box and wisker plot”图是怎么做出来的？
赞一下 回复此楼
15楼2015-01-16 21:54:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zw0123456789zw

至尊木虫 (职业作家)

Felix Baumgartner Space Jump
送红花一朵
引用回帖:
14楼: Originally posted by ppcczl at 2015-01-16 21:48:58
找到了，中间费了一些曲折，具体方法是这样的：
得用OriginPro 8英文版或者更高级别的版本，才有这个功能，我试过OriginPro 7.5中文版，里面没有这个功能。
先画散点图：打开数据—>plot——>statistics— ...

非常非常感谢你，送你一朵话表达我的衷心感激。
赞一下 回复此楼
16楼2015-01-17 10:02:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ppcczl

金虫 (小有名气)
引用回帖:
16楼: Originally posted by zw0123456789zw at 2015-01-17 10:02:54
非常非常感谢你，送你一朵话表达我的衷心感激。...

谢谢！从版上获得了帮助，反过来又能进一步帮助别人，也是我的荣幸！
赞一下 回复此楼
17楼2015-01-17 18:29:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
