[求助] 用abaqus模拟了桁架，但是发现零杆上有轴力，而且不小！！已有3人参与

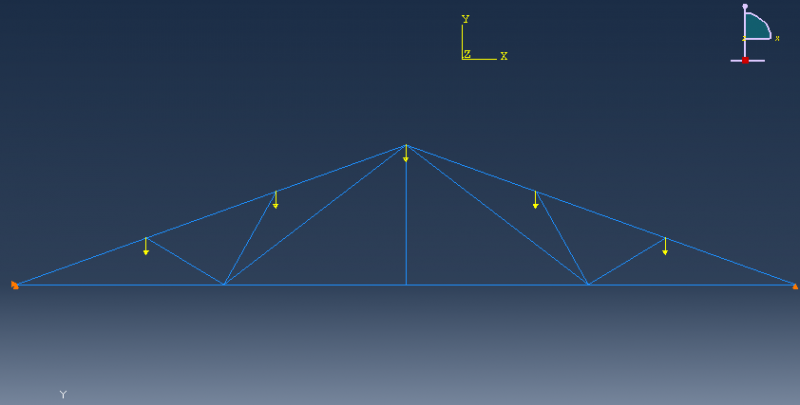

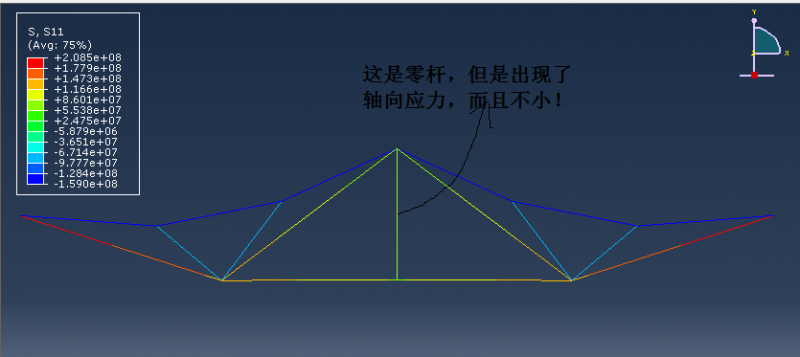

求助大神，用abaqus模拟了一个钢屋架，用了里面的truss单元，（T2D2）,算出来之后发现最中间的零杆有轴力，而且不小，轴向应力为二十多兆帕，不小啊！！请大神帮忙看看，是哪个地方有问题，还是桁架单元本身有问题。另外，我的节点没有经过特殊处理，我感觉用了T2D2单元，它自动默认是铰接的，是不是这个地方考虑欠妥？请指教！



回复此楼

» 猜你喜欢

寻求一种能扛住强氧化性腐蚀性的容器密封件已经有7人回复
到新单位后，换了新的研究方向，没有团队，持续积累2区以上论文，能申请到面上吗已经有8人回复
申请2026年博士已经有6人回复
请问哪里可以有青B申请的本子可以借鉴一下。已经有5人回复
天津工业大学郑柳春团队欢迎化学化工、高分子化学或有机合成方向的博士生和硕士生加入已经有5人回复
2025冷门绝学什么时候出结果已经有7人回复
请问有评职称，把科研教学业绩算分排序的高校吗已经有6人回复
Bioresource Technology期刊，第一次返修的时候被退回好几次了已经有7人回复
请问下大家为什么这个铃木偶联几乎不反应呢已经有5人回复
康复大学泰山学者周祺惠团队招收博士研究生已经有6人回复

» 本主题相关价值贴推荐，对您同样有帮助:

Abaqus模拟GTN模型用位移载荷单向拉伸计算问题已经有8人回复
abaqus模拟金字塔点阵圆柱壳夹芯结构轴压性能已经有0人回复
ABAQUS 轧制模拟出错已经有5人回复
我在用abaqus模拟拉伸，无法出现颈缩现象已经有4人回复
abaqus模拟桩锚结构深基坑锚索预应力问题已经有1人回复
密集恐惧症者慎入！用abaqus模拟温度场怎么成这样了？已经有3人回复
用abaqus模拟夏比冲击时夏比试样缺口根部的应力应变分布时的应变速率如何设定已经有0人回复
【已解决】abaqus模拟显示：单元过度扭曲，进程被迫终止已经有24人回复
abaqus模拟过程中part没有按照设置的速度运动，求指导已经有2人回复
abaqus模拟出来的剪切带如何用真应变云图展示出来已经有1人回复

自由，在于勇敢

1楼2014-10-15 07:51:47

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

十级注册木匠

金虫 (正式写手)

应助: 179 (高中生)
金币: 645.2
红花: 3
沙发: 3
帖子: 338
在线: 20.3小时
虫号: 3455878
注册: 2014-10-05
性别: GG
专业: 结构工程

【答案】应助回帖

★ ★ ★
姚泥鳅: 金币+3 2014-10-15 10:27:12

引用回帖:

7楼: Originally posted by 姚泥鳅 at 2014-10-15 10:19:29
钢屋架，我考虑的是理想情况，现实中确实不应该是铰接，我也在想这个问题。还有，我用的是桁架单元，它的节点处是不是自己默认就是铰接？事实上，节点上应该要传递一定的弯矩，我是不是可以试试改用梁单元，然后想 ...

你可以用梁单元试试~
