| 查看: 714 | 回复: 0 | |||
[交流]
用CVD方法在离子改性的石墨化碳气凝胶上生长CNTs
|
|

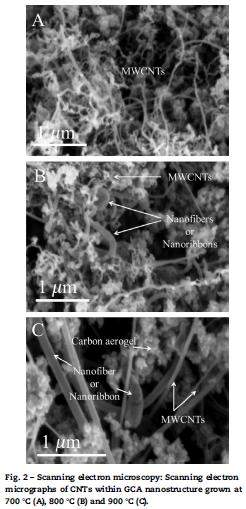

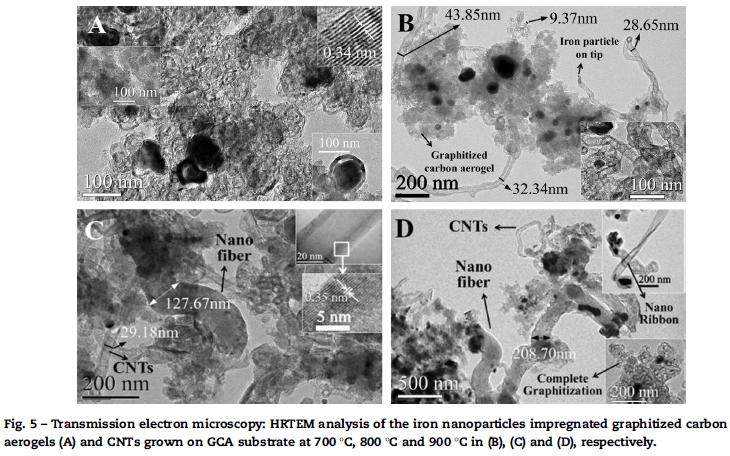

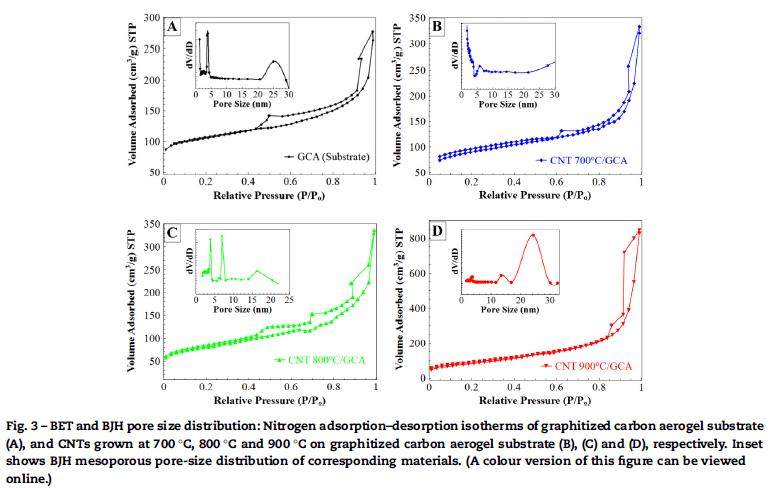

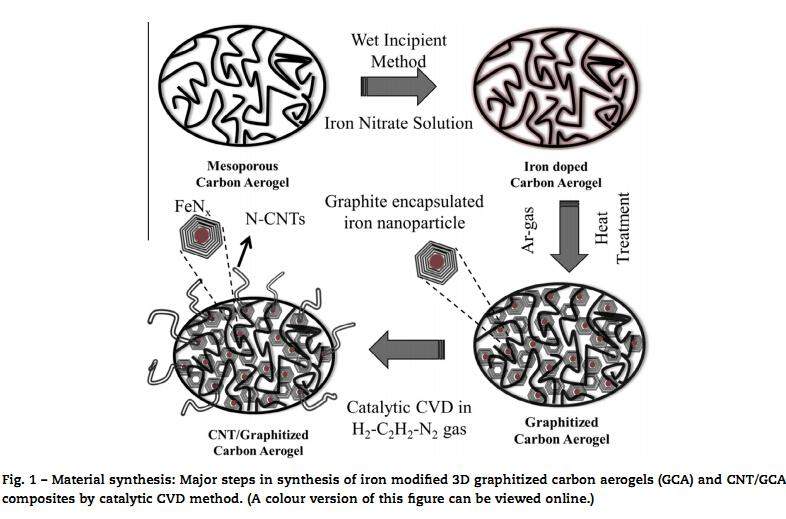

CVD grown CNTs within iron modified and graphitized carbon aerogel as durable oxygen reduction catalysts in acidic medium，Carbon79（2014）518-528. 影响因子：6.16 原文摘要：CNTs were grown on iron-modified mesoporous graphitized carbon aerogel (GCA) at 700 ℃,800℃and 900℃ using catalytic CVD method. Resultant CNT/GCA materials composition, morphology and structure were studied to understand their electrochemical stability and performance for oxygen reduction reaction (ORR) in acidic medium. CNT growth was increased from 700 ℃ to 800 ℃, dominated by MWCNTs formation. In the temperature range from 800 ℃to 900 ℃, the growth was reduced by forming nanofiber/nanoribbon structures accompanied by MWCNTs. Mesoporosity of CNT/GCA composites declined at 700 ℃and 800 ℃ due to MWCNT formation. However, CNT/GCA growth at 900 ℃improved mesoporosity with substantial increase in pore volume (～3 times of GCA) due to formation of nanofibers and nanoribbons. The structure of CNT/GCAmaterials revealed nitrogen dop-ing and dispersion of FeNx phase. A synergistic contribution of CNT/GCA material structure and morphology to ORR activity was noticed. Among CNT/GCA materials, CNT-800 ℃/GCA material showed ORR activity at lowest onset potential of 0.5 V. However, CNT-900 ℃/GCA exhibits the highest ORR mass activity, with a half-wave onset potential difference of 120 mV with Pt (40 wt.%)/C. Moreover, CNT-900 ℃/GCA demonstrates high selectivity (>3.97) to 4 electron ORR path, excellent methanol tolerance and electrochemical durability which makes it a potential DMFC cathode candidate. 摘要中文翻译：用催化CVD方法，分别在700℃、800℃和900℃的条件下，在离子改性的介孔石墨化碳气凝胶（GCA）上生长CNTs。研究了合成的CNT/GCA材料的组成，形貌和结构来了解它们在酸性介质中用于氧还原反应（ORR）的电化学稳定性和性能。由700℃到800℃CNT的生长速率增加，由MWCNTs的形成控制。温度由800℃变化到900℃，生长速率降低因为伴随MWCNTs形成了纳米纤维/纳米带结构。在700℃和800℃CNT/GCA复合材料的中孔率降低因为MWCNT的形成。然而，在900℃生长的CNT/GCA提高了中孔率，因为纳米纤维和纳米带的形成大幅度提高了孔体积。CNT/GCA材料的结构呈现出掺杂的氮和分散的FeNx相。CNT/GCA材料的结构和形貌对ORR活性的协同作用是值得注意的。在CNT/GCA材料中，CNT-800℃/GCA材料呈现出ORR活性在最低的起始电压0.5V。然而，CNT-900℃/GCA表现出最高的ORR块体活性，具有起始的电势不同于120mV Pt（40wt%）/C半波。然而，CNT-900℃/GCA呈现出高选择性（大于3.97）到4电子ORR路径，极好的耐甲醇性和电化学稳定性使得该材料应用在DMFC阴极上具有很好的前景。 想免费获得该文献可点击链接http://www.tjdrfk.com/news/fdsgf.html  图片5.jpg  图片1.jpg  图片2.jpg  图片3.jpg  图片4.jpg |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 用CVD方法在石墨化的碳气凝胶上生长碳纳米管.pdf
2014-10-10 16:05:18, 2.96 M
» 猜你喜欢
求审搞机会
已经有4人回复
-
昆明理工大学冶能院离子液体冶金课题组招收博士生
已经有2人回复
-
物理化学论文润色/翻译怎么收费?
已经有130人回复
-
锂电池正极材料前驱体法制备正极材料
已经有2人回复
-
硫酸钠与碳酸氢铵制备碳酸氢钠和硫酸铵
已经有4人回复
-
深圳理工大学-湖南大学招收电化学方向联培博士生1名
已经有3人回复
-
求助，我做的标准曲线横坐标是浓度的lg值，如果我要算检出限的话该怎么算
已经有0人回复
-
交流｜5% SP/NMP 导电浆料预分散经验（钠电 / 锂电用）
已经有1人回复
-
2026储能方向博士
已经有3人回复
-
科研工作者面临的几个矛盾，你会怎么选
已经有2人回复
-
阴离子交换膜电解槽电压衰减原因
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
