小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » ANSYS & ABAQUS » Ansys模拟板的简单剪切
152/2返回列表上一页12
查看: 4179  |  回复: 14
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

imrsfb

铁杆木虫 (著名写手)
自己顶起，请专家继续解惑，谢谢！
赞一下 回复此楼
11楼2014-08-31 21:33:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yinchao31

新虫 (初入文坛)

【答案】应助回帖

4个角点施加的节点力应为边上节点的一半
赞一下 回复此楼
12楼2015-11-19 11:08:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1983年xiao巷

银虫 (小有名气)

【答案】应助回帖

我明白了  你这个是底边界约束过强导致的 底边界应该是有y方向的位移的  板的变形类似于一个菱形才对 也就是上下边界应该是倾斜的
赞一下 回复此楼
士不可以不弘毅，任重而道远。
13楼2016-02-16 08:18:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1983年xiao巷

银虫 (小有名气)

【答案】应助回帖

Ansys模拟板的简单剪切

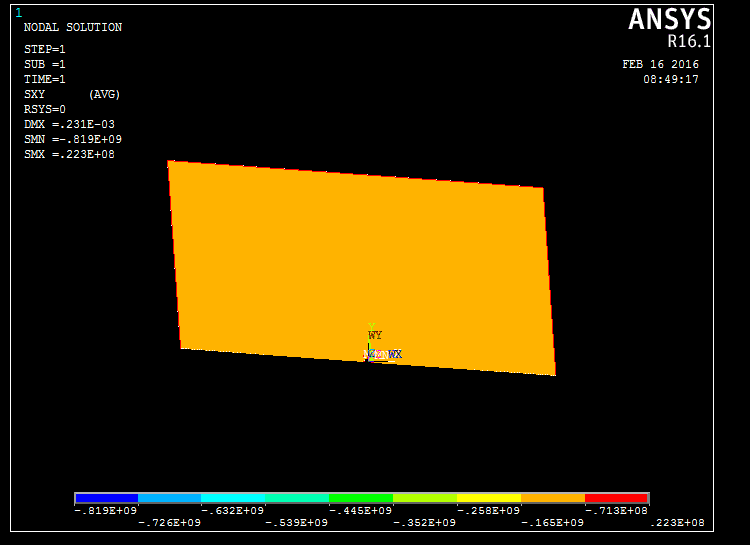

剪切应力和变形如图  纯剪切应该是这样的变形  剪切应力也应该均匀分布
赞一下 回复此楼
士不可以不弘毅，任重而道远。
14楼2016-02-16 08:54:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

atrend

新虫 (初入文坛)

【答案】应助回帖

楼主对剪切板边界条件考虑是不合适的。试想下剪切作用下，如果施加的边界将剪切边人为的拉长必然造成如上的问题，有效的办法是将边节点施加变形协调耦合条件就迎刃而解，如图
Ansys模拟板的简单剪切-1
赞一下 回复此楼
15楼2017-08-14 22:30:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
