小木虫论坛-学术科研互动平台 » 化学化工区 » 高分子 » 高分子化学 » 如何将DSC与TG/DTA图结合起来做分析？用下面的图例帮我分析一下，辛苦各位了
202/2返回列表上一页12
查看: 5445  |  回复: 19
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

yuepengxing

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1

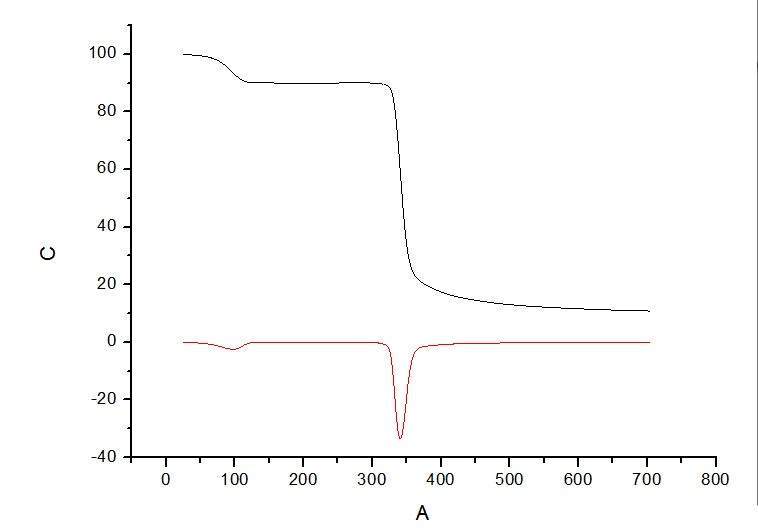

第一个图是TG/DTG图，不是TG/DTA。图中DTG的峰值表示分解速率比较大时的温度，面积正比于失重量。判断依据为右侧坐标differential weight%。
前面很多朋友说得很好了，只说下我的建议。
1 利用原始数据，重新绘制TG/DTA曲线并与TG对比，主要看100-250度有没吸放热情况，如果没有，直接跳到步骤3，如果有，进行步骤2。
2 提高DSC测试温度到250度，观察100-250度吸放热情况并与DTA对比，DSC测试结果比DTA准确，所以如果100-250度有吸放热情况，需要测DSC。
3 计算蒙脱土添加量是否和TG最后残留的比例相近。
4 从DTG曲线可看出，分解过程是两段式分解，分解速率最大温度分别为326.75和380左右，确定两个阶段分别是什么物质或结构分解。
赞一下 回复此楼
人生就象一只烟.........
11楼2014-07-28 01:06:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuepengxing

木虫 (正式写手)
引用回帖:
11楼: Originally posted by yuepengxing at 2014-07-28 01:06:06
第一个图是TG/DTG图，不是TG/DTA。图中DTG的峰值表示分解速率比较大时的温度，面积正比于失重量。判断依据为右侧坐标differential weight%。
前面很多朋友说得很好了，只说下我的建议。
1 利用原始数据，重新绘制 ...

这个，不好意思，眼神不好，右侧坐标以为是differential weight%。
。。。。。
不过我还是认为图一就是典型的TG/DTG曲线。因为DTA是Differential Thermal Analysis的缩写。图一右坐标看不出来与热性能有关。
赞一下 回复此楼
人生就象一只烟.........
12楼2014-07-28 01:14:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cy211

木虫 (职业作家)
引用回帖:
8楼: Originally posted by 314601112 at 2014-07-27 16:52:55
图一TG表示物质开始分解，图一的DTA图表示对应分解反应的吸热过程，因为分解属于吸热反应，在DTA图上表现吸热温度，此温度和TG图上表示的物质开始分解温度本来应该是一致的，但由于仪器存在误差，所以两温度之间存 ...

你好，是不是可以这样理解，DTA那个比较明显的在326的吸热峰本来应该和上面的TG的分解时的温度316应该是一样的，但是由于仪器存在误差，造成有差别，这样理解对么？就是说其实DTA那个326时的明显的峰就是分解时的温度ONSET对么？求指教！
赞一下 回复此楼
13楼2014-07-29 10:37:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cy211

木虫 (职业作家)
引用回帖:
8楼: Originally posted by 314601112 at 2014-07-27 16:52:55
图一TG表示物质开始分解，图一的DTA图表示对应分解反应的吸热过程，因为分解属于吸热反应，在DTA图上表现吸热温度，此温度和TG图上表示的物质开始分解温度本来应该是一致的，但由于仪器存在误差，所以两温度之间存 ...

你好，你能帮我看看我的TG-DGT这个图么？就是我不知道我的ONSET温度应该是多少，求指教！！！！！因为我只是拿到这个数据在ORIGIN里面画了一下，不知道这个切线交点这个ONSET怎么确定？希望能够得到你的帮助！
如何将DSC与TG/DTA图结合起来做分析？用下面的图例帮我分析一下，辛苦各位了
赞一下 回复此楼
14楼2014-07-29 10:46:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

314601112

金虫 (小有名气)

【答案】应助回帖

引用回帖:
13楼: Originally posted by cy211 at 2014-07-29 10:37:03
你好，是不是可以这样理解，DTA那个比较明显的在326的吸热峰本来应该和上面的TG的分解时的温度316应该是一样的，但是由于仪器存在误差，造成有差别，这样理解对么？就是说其实DTA那个326时的明显的峰就是分解时的温 ...

DTA图的吸热峰是TG分解温度的佐证，也就是说通过DTA的吸热峰可以进一步确定TG做出来的分解温度

[ 发自小木虫客户端 ]
赞一下 回复此楼
15楼2014-07-29 13:26:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

314601112

金虫 (小有名气)

【答案】应助回帖

引用回帖:
14楼: Originally posted by cy211 at 2014-07-29 10:46:32
你好，你能帮我看看我的TG-DGT这个图么？就是我不知道我的ONSET温度应该是多少，求指教！！！！！因为我只是拿到这个数据在ORIGIN里面画了一下，不知道这个切线交点这个ONSET怎么确定？希望能够得到你的帮助！

w1 ...

在这个软件里有处理曲线的软件，通过找切线的交点确定开始分解的温度

[ 发自小木虫客户端 ]
赞一下 回复此楼
16楼2014-07-29 13:29:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cy211

木虫 (职业作家)
引用回帖:
16楼: Originally posted by 314601112 at 2014-07-29 13:29:00
在这个软件里有处理曲线的软件，通过找切线的交点确定开始分解的温度
...

你好，你说的origin里面有处理这个曲线的切线的功能么？
赞一下 回复此楼
17楼2014-07-29 14:46:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cy211

木虫 (职业作家)
引用回帖:
15楼: Originally posted by 314601112 at 2014-07-29 13:26:29
DTA图的吸热峰是TG分解温度的佐证，也就是说通过DTA的吸热峰可以进一步确定TG做出来的分解温度
...

我明白您的意思，我的意思是这样的，是不是这两个温度应该是一样的，只是仪器误差造成不一样，就像楼主这个图里面就不一样，一个316，一个326，是这样的么？
赞一下 回复此楼
18楼2014-07-29 14:47:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

314601112

金虫 (小有名气)
引用回帖:
18楼: Originally posted by cy211 at 2014-07-29 14:47:51
我明白您的意思，我的意思是这样的，是不是这两个温度应该是一样的，只是仪器误差造成不一样，就像楼主这个图里面就不一样，一个316，一个326，是这样的么？...

是这个意思

[ 发自小木虫客户端 ]
回复此楼
19楼2014-07-29 23:17:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cy211

木虫 (职业作家)
引用回帖:
19楼: Originally posted by 314601112 at 2014-07-29 23:17:56
是这个意思
...

特别感谢你的耐心回答！真的感谢！
赞一下 回复此楼
20楼2014-07-30 10:05:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
