小木虫论坛-学术科研互动平台 » 材料区 » 晶体 » 晶体软件 » 请问这个图用Ortep3怎么画，具体步骤是什么？
81/1返回列表
查看: 2197  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

许小慧

新虫 (初入文坛)

[求助] 请问这个图用Ortep3怎么画，具体步骤是什么？ 已有2人参与

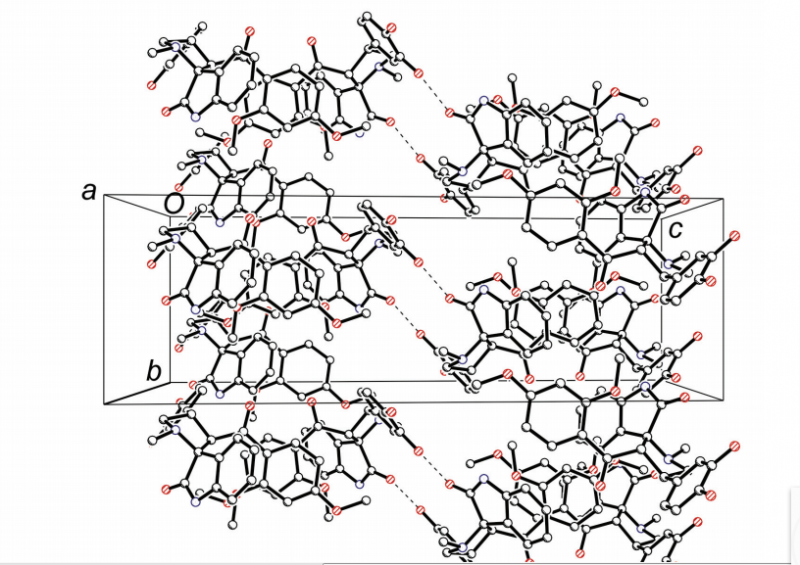

请问这个图用Ortep3怎么画，具体步骤是什么，请详细告诉我好吗？谢谢谢谢！

请问这个图用Ortep3怎么画，具体步骤是什么？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-07-08 22:01:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luxtal

至尊木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
许小慧: 金币+1, ★有帮助 2014-07-09 22:57:19
许小慧: 金币+3, ★有帮助 2014-07-10 15:14:01
这个样式还是XP方便, ORTEP画个分子结构还算方便.
赞一下(1人) 回复此楼
What_we_observe_is_not_nature_itself,_but_nature_exposed_to_our_method_of_questioning----Werner_Karl_Heisenberg
2楼2014-07-08 22:34:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jackdeng

专家顾问 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
许小慧: 金币+2, ★有帮助 2014-07-09 22:56:37
这是经典的xp画出的彩图，已经是十几年前的事儿了。现在几乎不用这种方式了。
赞一下(1人) 回复此楼
3楼2014-07-09 10:26:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

许小慧

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by jackdeng at 2014-07-09 10:26:36
这是经典的xp画出的彩图，已经是十几年前的事儿了。现在几乎不用这种方式了。

请问XP画出这种图的具体步骤是什么，我以前试过xp  但好难 我不太会    请赐教
赞一下 回复此楼
4楼2014-07-09 22:56:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luxtal

至尊木虫 (职业作家)
给一个金币什么意思?
赞一下 回复此楼
What_we_observe_is_not_nature_itself,_but_nature_exposed_to_our_method_of_questioning----Werner_Karl_Heisenberg
5楼2014-07-10 00:16:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jackdeng

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★
许小慧: 金币+4, ★★★★★最佳答案 2014-07-10 15:15:44
引用回帖:
4楼: Originally posted by 许小慧 at 2014-07-09 22:56:25
请问XP画出这种图的具体步骤是什么，我以前试过xp  但好难 我不太会    请赐教...

我也七八年不用shelxtl画图了，不过大概的过程好像是这样的：
matr 1（或2,3都行，看你哪个方向好看一些）
pack
telp 0 -50（如果画圆球图就用50）
出现profile后，输入a.po1回车，进入堆积图模式，确认图无误后，ESC退出，然后输入draw a.po1，根据提示往下进行就可以了。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

许小慧
6楼2014-07-10 08:01:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

许小慧

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by luxtal at 2014-07-10 00:16:06
给一个金币什么意思?

别生气。

[ 发自手机版 http://muchong.com/3g ]
回复此楼
7楼2014-07-10 15:13:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

许小慧

新虫 (初入文坛)
送红花一朵
引用回帖:
6楼: Originally posted by jackdeng at 2014-07-10 08:01:55
我也七八年不用shelxtl画图了，不过大概的过程好像是这样的：
matr 1（或2,3都行，看你哪个方向好看一些）
pack
telp 0 -50（如果画圆球图就用50）
出现profile后，输入a.po1回车，进入堆积图模式，确认图无误 ...

谢谢你啊。 我再试试。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
8楼2014-07-10 15:15:29
