[求助] PROTEUS中D触发器输入信号后Q端无反应，求解！ 已有1人参与

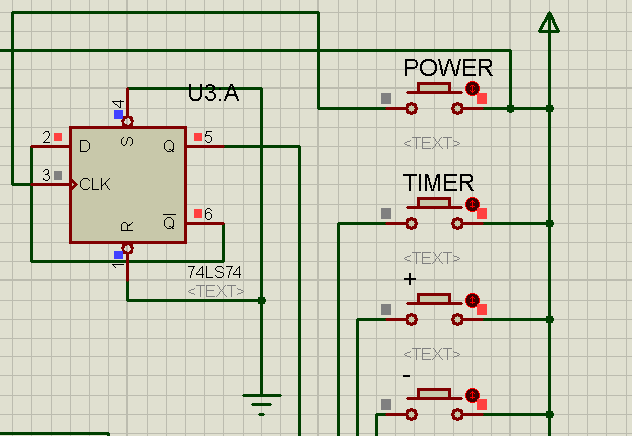

如图所示，在PROTEUS环境下，采用74LS74的D触发器，在使用过程中，POWER不闭合时，CLK端为高阻态。通过POWER的闭合给CLK一个脉冲，但是输出端Q并没有改变，且Q非与Q的输出并非相反。请问这是什么原因造成的？该如何解决？

PROTEUS中D触发器输入信号后Q端无反应，求解！


PROTEUS中D触发器输入信号后Q端无反应，求解！-1
回复此楼

» 猜你喜欢
1楼 2014-06-08 12:58:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蝶恋花儿

金虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
civicli: 金币+1, 多谢！ 2014-06-09 17:58:46
civicli: 金币+2, 多谢了！ 2014-06-10 00:19:30
接线对吗？CLK接受脉冲信号，你用开关来给，合适吗？接个单片机，输出规律信号，看看啦？
赞一下 回复此楼
静待破茧化蝶。
2楼2014-06-08 23:07:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

civicli

银虫 (小有名气)
引用回帖:
2楼: Originally posted by 蝶恋花儿 at 2014-06-08 23:07:39
接线对吗？CLK接受脉冲信号，你用开关来给，合适吗？接个单片机，输出规律信号，看看啦？

只要CLK处有信号从发低电平上升到高电平就应该没问题吧！
赞一下 回复此楼
3楼2014-06-09 17:58:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蝶恋花儿

金虫 (小有名气)
引用回帖:
3楼: Originally posted by civicli at 2014-06-09 17:58:30
只要CLK处有信号从发低电平上升到高电平就应该没问题吧！...

74LS74是双D触发器，当清除=1，预置=1时，时钟上升沿触发，触发后 Q=D。l来自百度搜索。

PROTEUS中的元器件和实际的还有点差别，引脚端口名称看不出来。但根据百度搜索提供的，再看你图中，1和4端口应该是清除和预置脚吧。图中是蓝色小方框，明显是低电平0，还没处于工作状态呢，
建议你好好看看74LS74触发器的说明资料和使用方法。磨刀不误砍柴工啊。
赞一下(1人) 回复此楼
静待破茧化蝶。
4楼2014-06-09 21:51:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

civicli

银虫 (小有名气)
引用回帖:
4楼: Originally posted by 蝶恋花儿 at 2014-06-09 21:51:45
74LS74是双D触发器，当清除=1，预置=1时，时钟上升沿触发，触发后 Q=D。l来自百度搜索。

PROTEUS中的元器件和实际的还有点差别，引脚端口名称看不出来。但根据百度搜索提供的，再看你图中，1和4端口应该是清除和 ...

一般的74LS74在1和4都是低电平有效，而在PROTEUS中为高电平有效，所以我才让他们是低电平的！
赞一下 回复此楼
5楼2014-06-10 00:17:49
