小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » 交流阻抗谱没有出现半圆，如何拟合？
725/8返回列表首页上一页345678下一页
查看: 13836  |  回复: 71
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

一统网络

银虫 (正式写手)
引用回帖:
39楼: Originally posted by spiegboy at 2014-05-04 22:19:10
x坐标太大了，一般内阻也就几个欧姆，charge transfer也不过10几个欧姆，你的坐标过大了

我的是MOF材料的，看别人发的文章有10^5ohm的，如果说半圆在前面的话，那我这个是绝好的MOF材料了，前面是高频区，我们的仪器只能测到0.1MHz的，不能再高了。当然也有一些好的材料是电阻比较小的，如图，但是我的和那篇文章里面不同的是，我的高频区如果延长的话，感觉会经过原点，而文章的那篇不会。

交流阻抗谱没有出现半圆，如何拟合？
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : ja500356z.pdf
    • 2014-05-05 10:04:20, 3.35 M
41楼2014-05-05 10:04:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

超分子小虫

金虫 (小有名气)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
一统网络: 金币+10, 谢谢，希望能继续回答我的问题。 2014-05-05 12:55:17
因为某些效应没有半圆也是可能的，更低的频率可以试试，但是应该没太大作用，而且会很费时间，看看你的bode图，有几个时间常数，如果就一个的话，就按一个电容电阻并联拟合试试吧
赞一下 回复此楼
42楼2014-05-05 10:07:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

李加伟

荣誉版主 (文坛精英)

不过凡人

优秀版主优秀版主
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
41楼: Originally posted by 一统网络 at 2014-05-05 10:04:24
我的是MOF材料的，看别人发的文章有10^5ohm的，如果说半圆在前面的话，那我这个是绝好的MOF材料了，前面是高频区，我们的仪器只能测到0.1MHz的，不能再高了。当然也有一些好的材料是电阻比较小的，如图，但是我的和 ...

感觉会过原点但是未必哦，只能说是接近
赞一下 回复此楼
人生海海，在于内心
43楼2014-05-05 10:59:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一统网络

银虫 (正式写手)
引用回帖:
42楼: Originally posted by 超分子小虫 at 2014-05-05 10:07:49
因为某些效应没有半圆也是可能的，更低的频率可以试试，但是应该没太大作用，而且会很费时间，看看你的bode图，有几个时间常数，如果就一个的话，就按一个电容电阻并联拟合试试吧

这是我的bode图，你说的电容和电阻并联的电路是哪个？我看到有人用randles circuit 拟合，就是R(CR)电路。

交流阻抗谱没有出现半圆，如何拟合？-1
赞一下 回复此楼
44楼2014-05-05 12:54:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

超分子小虫

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
44楼: Originally posted by 一统网络 at 2014-05-05 12:54:58
这是我的bode图，你说的电容和电阻并联的电路是哪个？我看到有人用randles circuit 拟合，就是R(CR)电路。

...

我这个仪器也就最多0.1MHz，你这个体系我不大清楚，这个bode图应该就一个时间常数，可以试试R（CR），我觉得过不过原点没啥关系，高频与横轴的交点不是溶液电阻吗，应该没什么影响吧
赞一下 回复此楼
45楼2014-05-05 21:45:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一统网络

银虫 (正式写手)
引用回帖:
45楼: Originally posted by 超分子小虫 at 2014-05-05 21:45:47
我这个仪器也就最多0.1MHz，你这个体系我不大清楚，这个bode图应该就一个时间常数，可以试试R（CR），我觉得过不过原点没啥关系，高频与横轴的交点不是溶液电阻吗，应该没什么影响吧...

我的是没有溶液的呢，我们是将配合物粉末压片，然后在片的两面涂上导电胶，然后用金线连接导电胶和四电极的探头来测的呢。
赞一下 回复此楼
46楼2014-05-05 21:49:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ljqpyk
47楼2014-05-05 21:50:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一统网络

银虫 (正式写手)
引用回帖:
45楼: Originally posted by 超分子小虫 at 2014-05-05 21:45:47
我这个仪器也就最多0.1MHz，你这个体系我不大清楚，这个bode图应该就一个时间常数，可以试试R（CR），我觉得过不过原点没啥关系，高频与横轴的交点不是溶液电阻吗，应该没什么影响吧...

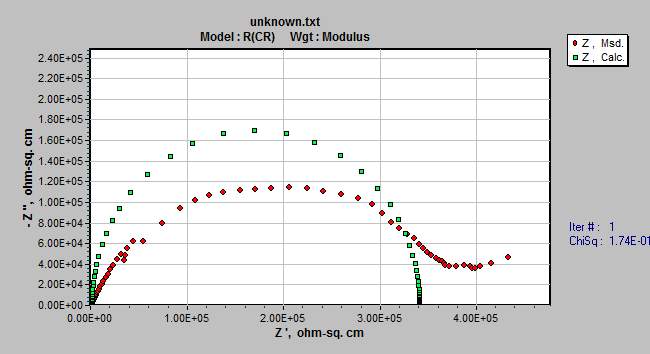

我用R(CR)电路拟合，发现偏离很远，怎么弄呢？

交流阻抗谱没有出现半圆，如何拟合？-2
赞一下 回复此楼
48楼2014-05-05 22:13:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一统网络

银虫 (正式写手)
引用回帖:
43楼: Originally posted by 李加伟 at 2014-05-05 10:59:16
感觉会过原点但是未必哦，只能说是接近...

不知道和文章的是不是一样滴
赞一下 回复此楼
49楼2014-05-05 22:20:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sjmr1221
50楼2014-05-05 22:40:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
