应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 测试表征 » 铝合金金相制备求助！
172/2返回列表上一页12
查看: 2604  |  回复: 16
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

tim76

铜虫 (著名写手)
引用回帖:
4楼: Originally posted by jxlwj073 at 2014-03-31 23:18:23
刘博士是你吧，哈哈

别这样啊！！！！！！！！1
回复此楼
11楼2014-04-01 19:18:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tim76

铜虫 (著名写手)
引用回帖:
2楼: Originally posted by davidsdu at 2014-03-31 21:35:21
这根本就没有磨好，采用机械抛光后，电解抛光，然后进行阳极覆膜在偏振光下观测，可以避免人为磨样水平太低。

什么仪器下有偏振光观察啊？
赞一下 回复此楼
12楼2014-04-01 20:19:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tim76

铜虫 (著名写手)
引用回帖:
7楼: Originally posted by peterflyer at 2014-04-01 08:33:55
对于铝合金试样，楼主的制备方法也就只能做成这个样子了。要想看清楚铝合金的晶界，必须要电解抛光+阳极制膜+偏光显微镜观察。

怎么制作阳极制膜？能介绍下吗？
赞一下 回复此楼
13楼2014-04-01 20:20:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wbjlyq

金虫 (小有名气)
引用回帖:
12楼: Originally posted by tim76 at 2014-04-01 20:19:35
什么仪器下有偏振光观察啊？...

带偏振光的显微镜额
铝合金金相制备求助！

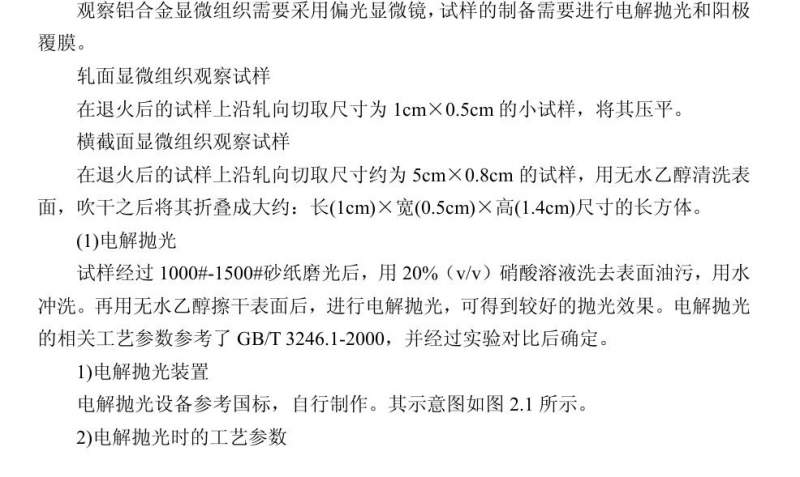

铝合金金相制备求助！-1

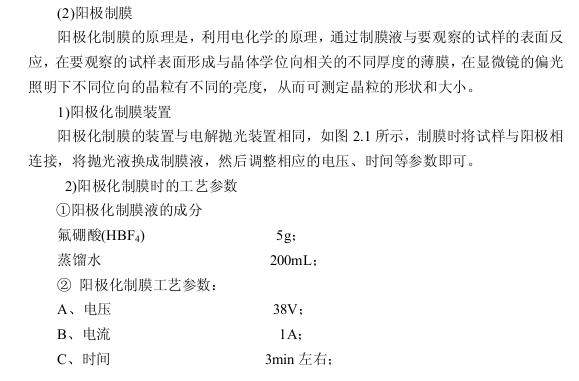

铝合金金相制备求助！-2

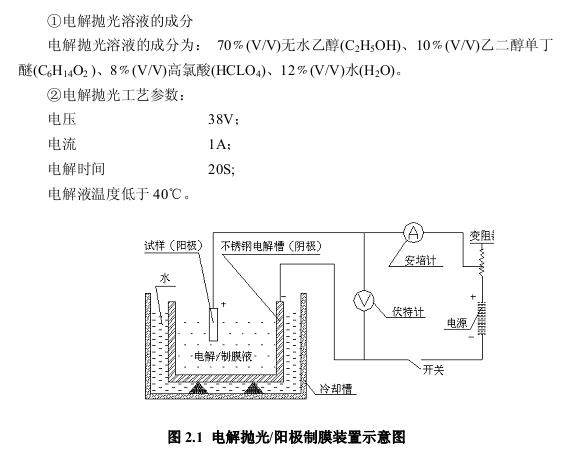

铝合金金相制备求助！-3
赞一下 回复此楼
14楼2014-04-01 21:15:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

深白色。。

银虫 (初入文坛)

【答案】应助回帖

用Keller溶液腐蚀吧，百度搜一下

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
15楼2014-04-20 10:34:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

辛追

新虫 (小有名气)
腐蚀剂里应该加水

发自小木虫Android客户端
赞一下 回复此楼
16楼2016-01-21 09:54:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ch_wrp

新虫 (初入文坛)
是不是没有磨好？
赞一下 回复此楼
17楼2016-02-23 14:28:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 tim76 的主题更新
172/2返回列表上一页12
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
