bennglove

铜虫 (小有名气)

引用回帖:
10楼: Originally posted by daihaod at 2014-02-27 18:29:11
谢谢,经过测试,压力出口的压力值计算后是不变的,会影响计算的结果的。忘指点~...

压力分布图贴来看看
11楼2014-02-28 10:06:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daihaod

金虫 (小有名气)

引用回帖:
11楼: Originally posted by bennglove at 2014-02-28 10:06:26
压力分布图贴来看看...

谢谢。
fluent计算管道压降,怎么设置进出口条件?

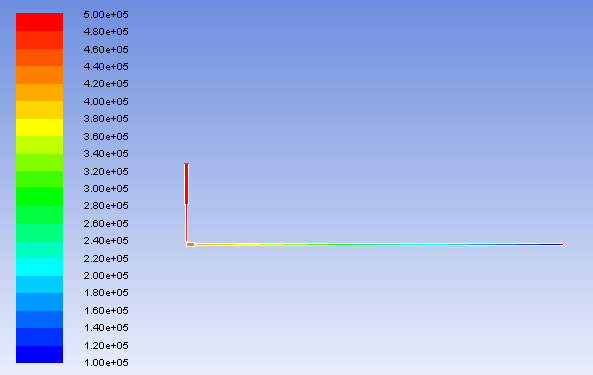

第一张图压力出口设置为100000,计算结果如上图
fluent计算管道压降,怎么设置进出口条件?-1

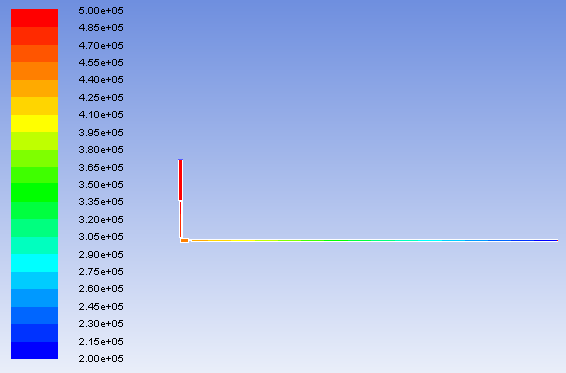

第二张图压力出口设置为200000,计算结果如上图
,对比两张图计算结果是不同的,压力出口的设置的静压对结果是有影响的
12楼2014-02-28 11:15:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bennglove

铜虫 (小有名气)

引用回帖:
12楼: Originally posted by daihaod at 2014-02-28 11:15:22
谢谢。

第一张图压力出口设置为100000,计算结果如上图

第二张图压力出口设置为200000,计算结果如上图
,对比两张图计算结果是不同的,压力出口的设置的静压对结果是有影响的...

竖的这一根是什么?
13楼2014-02-28 14:18:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daihaod

金虫 (小有名气)

引用回帖:
13楼: Originally posted by bennglove at 2014-02-28 14:18:53
竖的这一根是什么?...

都是管道,最上的水平面是压力入口,最左面的竖直线是出口,谢谢~
14楼2014-02-28 14:28:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bennglove

铜虫 (小有名气)

引用回帖:
14楼: Originally posted by daihaod at 2014-02-28 14:28:32
都是管道,最上的水平面是压力入口,最左面的竖直线是出口,谢谢~...

你这两根管道是相连的?模型网格画了多少
15楼2014-02-28 14:31:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bennglove

铜虫 (小有名气)

【答案】应助回帖

引用回帖:
14楼: Originally posted by daihaod at 2014-02-28 14:28:32
都是管道,最上的水平面是压力入口,最左面的竖直线是出口,谢谢~...

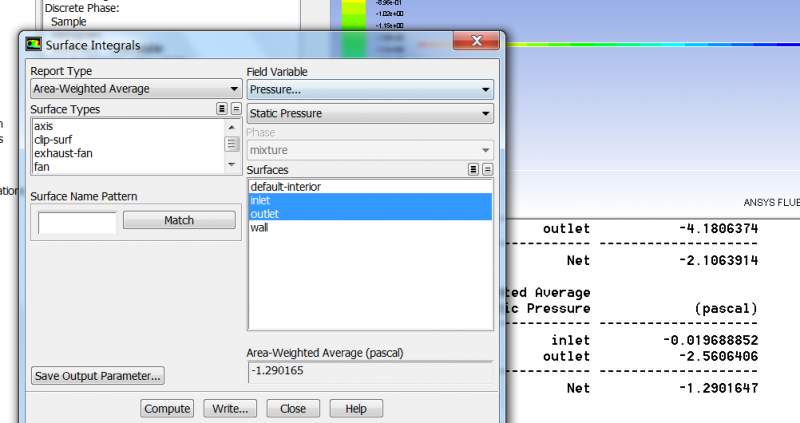

将出口 改为 outflow
然后,不关注 进出口的绝对压力,只看他们的相对压力

算出 压力损失

fluent计算管道压降,怎么设置进出口条件?-2

在report中可以看出两者的压力差

我用水算了一下
16楼2014-02-28 14:55:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Easony

至尊木虫 (知名作家)

老顽童

【答案】应助回帖

感谢参与,应助指数 +1
整个流场初始化的压力也为进口压力值
自信,坚持,善良,真实,简单生活,敢爱敢恨!
17楼2014-02-28 15:22:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daihaod

金虫 (小有名气)

引用回帖:
16楼: Originally posted by bennglove at 2014-02-28 14:55:58
将出口 改为 outflow
然后,不关注 进出口的绝对压力,只看他们的相对压力

算出 压力损失



在report中可以看出两者的压力差

我用水算了一下...

十分感谢,那进口就用压力入口吗?压力入口不是不能与outflow同时使用?谢谢。
18楼2014-02-28 17:22:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bennglove

铜虫 (小有名气)

引用回帖:
18楼: Originally posted by daihaod at 2014-02-28 17:22:15
十分感谢,那进口就用压力入口吗?压力入口不是不能与outflow同时使用?谢谢。...

速度入口

因为管道阻力损失与速度相关
19楼2014-02-28 17:26:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daihaod

金虫 (小有名气)

引用回帖:
19楼: Originally posted by bennglove at 2014-02-28 17:26:23
速度入口

因为管道阻力损失与速度相关...

哦,现在速度入口的速度不知道怎么办?
20楼2014-02-28 18:51:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
