[求助] 奇葩阻抗和充放电

各位虫友：

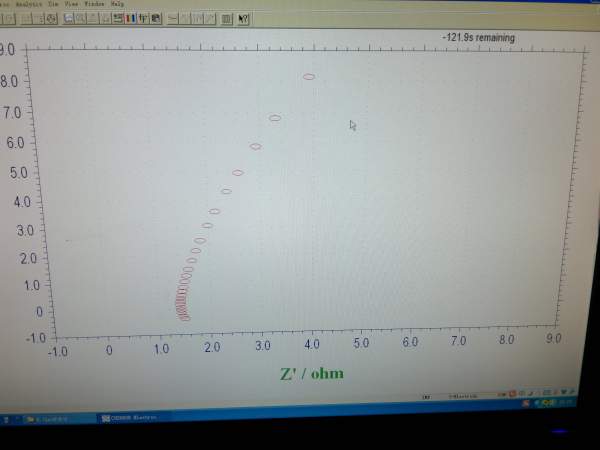

1 大家有没遇到过长成图1那样的阻抗图啊 右上角的时间都是负数了 还不自动停止测试？而且图看起来也怪怪的 不是半弧加直线的组合，为什么呢？

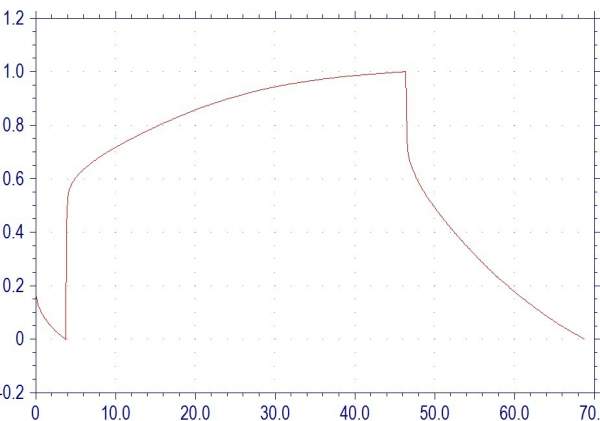

2 充放电过程设置的电流密度是一致的 为什么充电需要的时间比放电的明显长很多呢 说明了什么？有无类似经验可分享？
谢谢各位！
奇葩阻抗和充放电


奇葩阻抗和充放电-1
回复此楼

» 收录本帖的淘帖专辑推荐

仿真建模与计算

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-10-26 23:05:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

591134148

金虫 (小有名气)

逃学书童

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
Eyln: 金币+2, ★有帮助 2013-10-27 21:13:45
第一个真不清楚，至于你说的充电需要的时间比放电的明显长很多，应该是你材料的不可逆容量造成的吧。。。
赞一下(1人) 回复此楼
现在的努力是为了小时候吹过的牛B
2楼2013-10-27 15:31:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

也许、明天

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
Eyln: 金币+3, ★有帮助 2013-10-27 21:15:42
两个图都正常，没有什么。辰华的工作站有时候测试就是会出现图一所示的情况，至于你的阻抗图不是半圆+斜线那是因为你的材料本身的性质加上辰华的高频上不去导致。至于第二个图就与你的材料有关了，材料的充放电可逆性不好，导致充放电曲线不对称。
赞一下 回复此楼
3楼2013-10-27 17:16:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
Eyln: 金币+2, ★有帮助 2013-10-27 21:18:23
CHI测阻抗本来就不靠谱的。。不建议用这仪器做交流方法就
赞一下 回复此楼
4楼2013-10-27 19:23:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Eyln

金虫 (正式写手)
引用回帖:
3楼: Originally posted by 也许、明天 at 2013-10-27 17:16:46
两个图都正常，没有什么。辰华的工作站有时候测试就是会出现图一所示的情况，至于你的阻抗图不是半圆+斜线那是因为你的材料本身的性质加上辰华的高频上不去导致。至于第二个图就与你的材料有关了，材料的充放电可逆 ...

您好 阻抗若是半圆+斜率很小的直线，说明什么呢？是电阻太大了，导致直线不陡么？我用的是加pvdf研磨，阻抗一直比较大，都不知道怎么搞了
赞一下 回复此楼
5楼2013-10-27 21:18:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Eyln

金虫 (正式写手)
引用回帖:
4楼: Originally posted by gxytju2008 at 2013-10-27 19:23:32
CHI测阻抗本来就不靠谱的。。不建议用这仪器做交流方法就

谢谢啊 这么不靠谱啊
赞一下 回复此楼
6楼2013-10-27 21:18:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

也许、明天

铁杆木虫 (正式写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by Eyln at 2013-10-27 21:18:00
您好 阻抗若是半圆+斜率很小的直线，说明什么呢？是电阻太大了，导致直线不陡么？我用的是加pvdf研磨，阻抗一直比较大，都不知道怎么搞了...

斜率小说明瓦尔堡阻抗大，越偏离理想超级电容器，但也不绝对是因为pvdf导致的，与材料本身性质相关。
赞一下 回复此楼
7楼2013-10-27 22:20:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

人生如曲

金虫 (正式写手)
第一种情况 我出现很多次了
赞一下 回复此楼
8楼2013-10-27 22:40:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Eyln

金虫 (正式写手)
引用回帖:
7楼: Originally posted by 也许、明天 at 2013-10-27 22:20:17
斜率小说明瓦尔堡阻抗大，越偏离理想超级电容器，但也不绝对是因为pvdf导致的，与材料本身性质相关。...

您好 好像有的直线部分也分两份呢 前面的接近45°，后面的接近垂直线，接近45°的那部分就是表示存在瓦尔堡阻抗吧，瓦尔堡阻抗有些啥来源啊
赞一下 回复此楼
9楼2013-11-01 16:57:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Eyln

金虫 (正式写手)
引用回帖:
8楼: Originally posted by 人生如曲 at 2013-10-27 22:40:42
第一种情况 我出现很多次了

然后您解决问题了没有啊 电阻太大的原因吧
赞一下 回复此楼
10楼2013-11-01 16:57:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
