[求助] 蜗杆副的接触线求解问题

蜗杆副的瞬时接触线求解问题，根据空间啮合原理可知，见图中公式，公式中是一个三变量的公式，通过啮合公式我可以把三参数变位二参数，具体为我给出一个phi1的值，再给出一个u的值，代入啮合公式中可以求出一个theta值，可是具体解的时候，theta可能会没解，只有一个解，有两个解，特别是有两个解时，不知道该如何解，解出来的都有用吗？不知道有没做过这方面内容的朋友，可否指教下
蜗杆副的接触线求解问题
回复此楼

» 猜你喜欢
1楼 2013-08-13 08:36:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

烟尘客

金虫 (初入文坛)
期待您的指教
回复此楼
2楼2013-08-13 08:36:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tony123321

金虫 (正式写手)
这么多的参数，不知从何而来的？楼主能否详解？
赞一下 回复此楼
3楼2013-08-13 22:40:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jc1984

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你首先要确定三个变量的范围，在正确范围内求解

其次求解啮合方程最好用将啮合函数转换成函数形式f(phi1,u,theta)=...，用二分法或牛顿法等方法求f(phi1,u,theta)=0对应的theta；
而不要将啮合函数转化为theta(phi1,u)=...，再将phi1和u带入求解，这样容易产生增根
赞一下 回复此楼
读二十年书不如养一头猪，读二十年书养不活一头猪；读二十年书不如做一头猪，读二十年书还不如一头猪！
4楼2013-08-14 10:23:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

烟尘客

金虫 (初入文坛)
引用回帖:
3楼: Originally posted by tony123321 at 2013-08-13 22:40:45
这么多的参数，不知从何而来的？楼主能否详解？

其中两个参数是蜗杆螺旋面本身的参数，如u和theta，第三个参数phi1是蜗轮蜗杆啮合时蜗杆旋转的角度
赞一下 回复此楼
5楼2013-08-14 12:09:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

烟尘客

金虫 (初入文坛)
引用回帖:
4楼: Originally posted by jc1984 at 2013-08-14 10:23:48
你首先要确定三个变量的范围，在正确范围内求解

其次求解啮合方程最好用将啮合函数转换成函数形式f(phi1,u,theta)=...，用二分法或牛顿法等方法求f(phi1,u,theta)=0对应的theta；
而不要将啮合函数转化为theta( ...

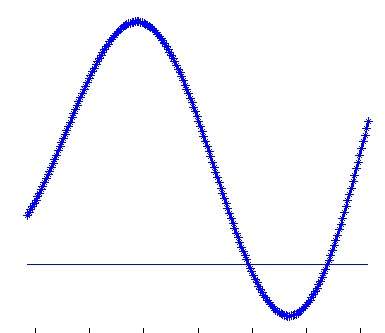

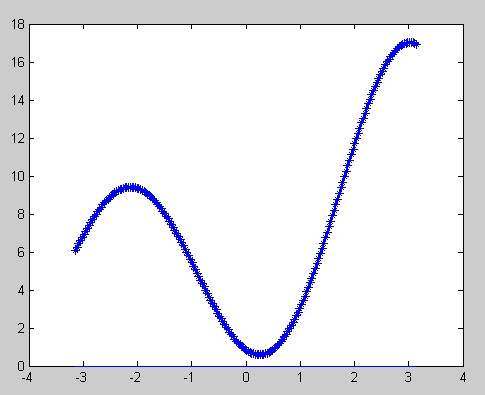

你好，首先谢谢指教，我还是没有太明白，我的方法出不多就是你所说的，但我通过先取一个phi1，一个u值，然后将theta取一定范围作图，发现theta有时没解，有时有两个解，见下图，我想问下这两个解都是有用的吗？或者是我方法错了？有两个解二分法也可以求出来吗？
蜗杆副的接触线求解问题-1


蜗杆副的接触线求解问题-2
赞一下 回复此楼
6楼2013-08-14 12:18:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

楚台风

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by 烟尘客 at 2013-08-14 12:18:24
你好，首先谢谢指教，我还是没有太明白，我的方法出不多就是你所说的，但我通过先取一个phi1，一个u值，然后将theta取一定范围作图，发现theta有时没解，有时有两个解，见下图，我想问下这两个解都是有用的吗？或者 ...

我现在也遇到了这个问题，不知道楼主是怎么解决的？
赞一下 回复此楼
7楼2017-06-29 15:53:11
