24小时热门版块排行榜

查看: 3383  |  回复: 29

ananjuan

木虫 (小有名气)

引用回帖:
9楼: Originally posted by ustcjyq at 2013-08-11 10:47:33
没注意是溶剂性的,那就不需要乳化了,直接滴加单体2/3后把KH570加入。还有HEA的量一定要少,不然溶剂型的再加KH570就很容易凝胶。...

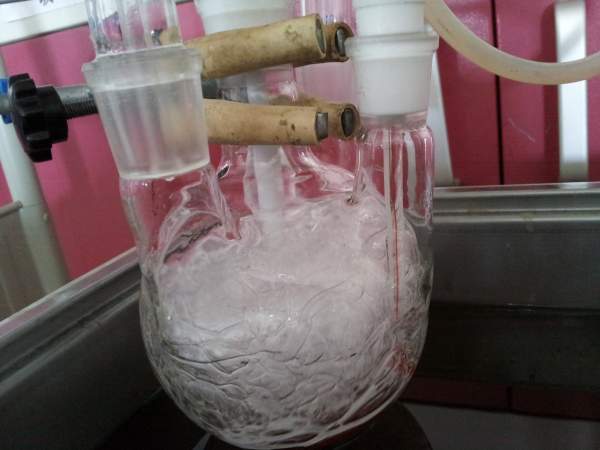

最近又重新做了两回,还是全部单体都没有滴加完 就已经凝胶了,哎,,粘稠粘稠就 开始凝了,我停止反应之后,发现产物成一大块了,凝胶状
KH570改性溶液型丙烯酸酯

学海无涯,以苦作乐,相互帮助,共同进步,嘎嘎
11楼2013-08-11 11:59:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ustcjyq

铜虫 (小有名气)

【答案】应助回帖

引用回帖:
10楼: Originally posted by ananjuan at 2013-08-11 11:52:00
我是靠合成完聚合物里的HEA的羟基,与异氰酸酯进行固化交联,涂布成膜的,你的意思是最好少一些羟基存在体系中是吗,那我能用丙烯酸吗,没有羟基没有羧基,后期没法进行交联了呢~~ 再求助 求助 ...

如果HEA不能少的话,只能再减少KH570的用量了,这个很难把握,稍多一点或者滴加完后保温时间稍微长点都容易凝胶。不知道你是学术研究还是工业研发,前者的话建议你多试试两者的比例以及后期保温时间;后者的话建议最好不要这样,可以试试合成是不用KH570做羟值高点的丙烯酸酯,后期与异氰酸酯复配的时候加一些反应型硅油。
12楼2013-08-11 12:55:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ananjuan

木虫 (小有名气)

引用回帖:
12楼: Originally posted by ustcjyq at 2013-08-11 12:55:18
如果HEA不能少的话,只能再减少KH570的用量了,这个很难把握,稍多一点或者滴加完后保温时间稍微长点都容易凝胶。不知道你是学术研究还是工业研发,前者的话建议你多试试两者的比例以及后期保温时间;后者的话建议 ...

我属于工业研发,老大盯着要,我第一次不知道怎么就做成功了,后面怎么做怎么凝胶,所以比较脑袋疼,反应型硅油 是?有哪些呢?我主要是想提高耐水性和PET膜材等的结合力,所以才引入的,多谢指点了,真心受教了
学海无涯,以苦作乐,相互帮助,共同进步,嘎嘎
13楼2013-08-11 13:09:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ustcjyq

铜虫 (小有名气)

引用回帖:
13楼: Originally posted by ananjuan at 2013-08-11 13:09:41
我属于工业研发,老大盯着要,我第一次不知道怎么就做成功了,后面怎么做怎么凝胶,所以比较脑袋疼,反应型硅油 是?有哪些呢?我主要是想提高耐水性和PET膜材等的结合力,所以才引入的,多谢指点了,真心受教了...

反应型硅油你这个体系可以用氨基硅油,可以与异氰酸酯反应。我用过水性的,不知油性的有没有,你可以去市场上找下。
合成上你要注意的就是:羟基和硅氧键极易反应,尽量减少两者的量以及共存时间。另外你用的溶剂以及HEA等单体去水没,水也很容易引起硅油的交联。提醒下这样的反应很难控制,即使实验室做好后到大生产也容易出问题,除非你真的做得很稳定~。
14楼2013-08-11 13:25:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ananjuan

木虫 (小有名气)

引用回帖:
14楼: Originally posted by ustcjyq at 2013-08-11 13:25:10
反应型硅油你这个体系可以用氨基硅油,可以与异氰酸酯反应。我用过水性的,不知油性的有没有,你可以去市场上找下。
合成上你要注意的就是:羟基和硅氧键极易反应,尽量减少两者的量以及共存时间。另外你用的溶剂 ...

特别想知道,羟基和硅氧键 的反应 需要什么条件啊?好多地方说PH 水 温度都有影响,到底什么条件呢??我考虑下次再做,把所以单体滴完或者剩一点时,最后加KH570 我现在是100份中,有6份HEA,1份KH570,或者以后用0.5份?。。不知道这么少 能不能有作用了,除水的话,我没有做。。呵呵 毕竟以后要工业生产,顶多我就用分子筛稍微除一下,,,,好崩溃,你怎么对这个这么知道呢,提高与基材结合力,同时我也在想其他方法,有什么高见没,我暂时还没想出来。。呵呵
学海无涯,以苦作乐,相互帮助,共同进步,嘎嘎
15楼2013-08-11 13:41:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ustcjyq

铜虫 (小有名气)

引用回帖:
15楼: Originally posted by ananjuan at 2013-08-11 13:41:39
特别想知道,羟基和硅氧键 的反应 需要什么条件啊?好多地方说PH 水 温度都有影响,到底什么条件呢??我考虑下次再做,把所以单体滴完或者剩一点时,最后加KH570 我现在是100份中,有6份HEA,1份KH570,或者以后用 ...

具体条件只能自己去翻书了,我能说的是比较容易的,至少在你的合成条件下是。另外有水存在硅油也会发生水解缩聚引起凝胶。KH570加量主要看什么环境以及你需要的效果,有些情况0.2-0.5%就可以起作用了。你的基材是什么?玻璃吗?
16楼2013-08-11 14:12:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ananjuan

木虫 (小有名气)

引用回帖:
16楼: Originally posted by ustcjyq at 2013-08-11 14:12:14
具体条件只能自己去翻书了,我能说的是比较容易的,至少在你的合成条件下是。另外有水存在硅油也会发生水解缩聚引起凝胶。KH570加量主要看什么环境以及你需要的效果,有些情况0.2-0.5%就可以起作用了。你的基材是什 ...

我的基材是PET~~  那好吧 而且我也想提高压敏胶的耐水性,我感觉加入KH570疏水效果好一些,郁闷的是第一次做出来了,之后就都不行了,而老大知道做出来了。。呵呵 有没有其他的合适的单体 我也可以试试呢
学海无涯,以苦作乐,相互帮助,共同进步,嘎嘎
17楼2013-08-11 14:16:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ustcjyq

铜虫 (小有名气)

引用回帖:
17楼: Originally posted by ananjuan at 2013-08-11 14:16:29
我的基材是PET~~  那好吧 而且我也想提高压敏胶的耐水性,我感觉加入KH570疏水效果好一些,郁闷的是第一次做出来了,之后就都不行了,而老大知道做出来了。。呵呵 有没有其他的合适的单体 我也可以试试呢...

KH570的想法是对的,只是用这个方法实现的过程比较难,需要多做实验。PET的话为什么不用聚酯而要用丙烯酸酯呢?呵呵,这个我做的不多,反正多用极性基团比较容易附着吧。
18楼2013-08-11 14:28:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ananjuan

木虫 (小有名气)

引用回帖:
18楼: Originally posted by ustcjyq at 2013-08-11 14:28:36
KH570的想法是对的,只是用这个方法实现的过程比较难,需要多做实验。PET的话为什么不用聚酯而要用丙烯酸酯呢?呵呵,这个我做的不多,反正多用极性基团比较容易附着吧。...

我不怕多次试验,我只是怕工业实现比较难,真心的,合成环境太有限了,我现在没有一个比较有逻辑性的实验思路,不知道应该怎么去改善了,貌似工作量很大,PET用聚酯?是说聚氨酯吗 呵呵  貌似聚氨酯跟PET结合也不好呢~~
学海无涯,以苦作乐,相互帮助,共同进步,嘎嘎
19楼2013-08-11 14:31:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ustcjyq

铜虫 (小有名气)

引用回帖:
19楼: Originally posted by ananjuan at 2013-08-11 14:31:37
我不怕多次试验,我只是怕工业实现比较难,真心的,合成环境太有限了,我现在没有一个比较有逻辑性的实验思路,不知道应该怎么去改善了,貌似工作量很大,PET用聚酯?是说聚氨酯吗 呵呵  貌似聚氨酯跟PET结合也不好 ...

就像我上面说的,这个反应到大生产比较难控制,对原料及工艺条件都比较敏感,而且一出问题就是报废一锅,除非你小中大试一直能保持很稳定,所以建议考虑下想法的可实现性。PET附着没怎么做过,只是个人印象中用聚酯附着力比较好。楼主多查查文献,我的不一定对。
20楼2013-08-12 07:11:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 ananjuan 的主题更新
信息提示
请填处理意见
