应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 冶金 » 连铸坯组织求助分析
142/2返回列表上一页12
查看: 1649  |  回复: 13
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

weige8592

银虫 (小有名气)

【答案】应助回帖

铸坯通过做热酸腐蚀，看的是宏观组织形貌，也就是你提到的柱状晶、等轴晶的概念，还有做冷酸腐蚀，看的是枝晶生长形貌，4%硝酸腐蚀后看的金相组织，以晶粒为单位，以上三方面是人们从不同角度认识铸坯内部结构的方式，所定义的基本单位和内涵不一样，如柱状晶、枝晶、晶粒，不要混淆，只是在某一方式下的某一种定义，不要把它们相互乱联系，造成理解混乱。
赞一下 回复此楼
thanks this forum
11楼2016-01-30 04:18:48
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhg_isme

木虫 (小有名气)

副研究员

【答案】应助回帖

连铸中的枝晶非常粗大，一根枝晶几个毫米，甚至更大，50倍看都太大了。你现在腐蚀出来的都是室温组织（固态相变之后的组织），不是凝固组织（树枝晶）。如果是碳钢，可以尝试用饱和苦味酸+海鸥洗发膏溶液，70℃浸蚀。

发自小木虫Android客户端
赞一下 回复此楼
连铸坯凝固过程热模拟
12楼2016-01-30 07:57:49
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wsq_7710

木虫 (职业作家)

【答案】应助回帖

什么材料，明显不是柱状晶
赞一下 回复此楼
13楼2016-01-30 15:41:36
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wsq_7710

木虫 (职业作家)
引用回帖:
13楼: Originally posted by wsq_7710 at 2016-01-30 15:41:36
什么材料，明显不是柱状晶

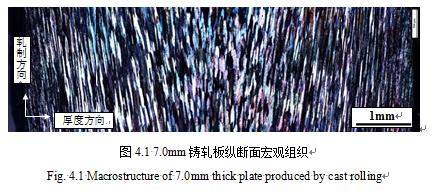

铝合金铸轧板，其他的也差不多，就不献丑了
连铸坯组织求助分析
赞一下 回复此楼
14楼2016-01-30 15:43:03
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 deitysting 的主题更新
142/2返回列表上一页12
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
