引用回帖:

6楼: Originally posted by damuchongzi at 2013-06-28 15:34:27

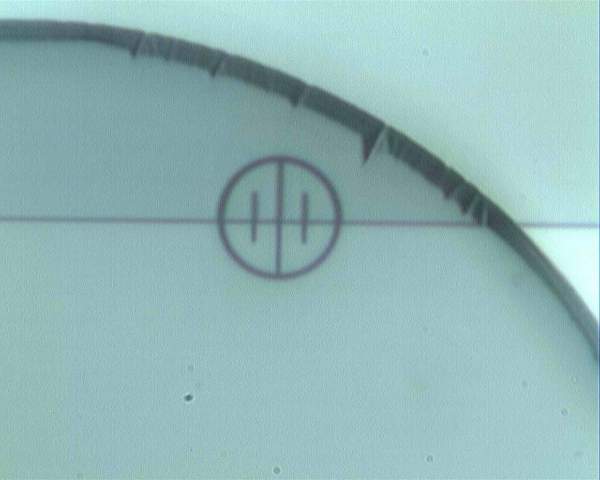

上面两位说得感觉都没说到点子上。~1.6um的氧化层用1um胶掩模且腐蚀20多分钟（没有多次坚膜？），看你的图片氧化硅腐蚀钻蚀效果几乎没有，说明你腐蚀之前的各项的准备控制的很好，氧化层质量也不错。（顺便问一下你 ...

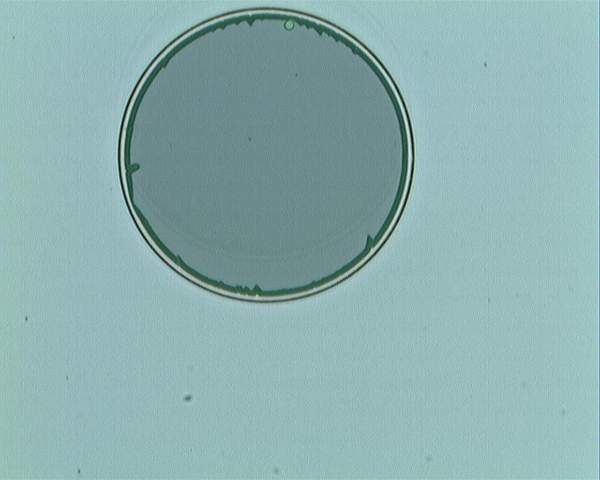

我再传一张腐蚀完木有去胶的照片可以看到钻蚀效果，透明的大圆是胶里面深色的小圆是二氧化硅，我感觉就是钻蚀不均匀出现沟槽了，麻烦你再帮我分析一下


赞一下(1人)

8楼2013-06-28 21:32:11

普通回帖

yswyx

专家顾问 (著名写手)

专家经验: +651
MN-EPI: 8
应助: 807 (博后)
贵宾: 0.204
金币: 2618.1
散金: 6018
红花: 112
帖子: 2705
在线: 577.8小时
虫号: 446878
注册: 2007-10-30
性别: GG
专业: 半导体微纳机电器件与系统
管辖: 微米和纳米

【答案】应助回帖

感谢参与，应助指数 +1

正常现象。厚的氧化层，建议用干刻完成，湿法是避免不了缺陷的。

2楼2013-06-26 23:23:24

王全龙ciomp

木虫 (著名写手)

应助: 3 (幼儿园)
金币: 7029.7
散金: 41
红花: 1
帖子: 1594
在线: 247.1小时
虫号: 2064097
注册: 2012-10-16
性别: GG
专业: 光学和光电子学

引用回帖:

2楼: Originally posted by yswyx at 2013-06-26 23:23:24
正常现象。厚的氧化层，建议用干刻完成，湿法是避免不了缺陷的。

看到别人用湿法能做的很光滑啊，干刻能刻光滑不，是用ICP吗

3楼2013-06-27 21:23:24

yswyx

专家顾问 (著名写手)

专家经验: +651
MN-EPI: 8
应助: 807 (博后)
贵宾: 0.204
金币: 2618.1
散金: 6018
红花: 112
帖子: 2705
在线: 577.8小时
虫号: 446878
注册: 2007-10-30
性别: GG
专业: 半导体微纳机电器件与系统
管辖: 微米和纳米

【答案】应助回帖

引用回帖:

3楼: Originally posted by 王全龙ciomp at 2013-06-27 21:23:24
看到别人用湿法能做的很光滑啊，干刻能刻光滑不，是用ICP吗...

湿法是能做很光滑啊，但是需要运气。硅片的质量，氧化层的质量，光刻的质量，因素多的很。

干刻是光滑的，用ICP。如果不在乎斜坡，可以用离子束刻蚀。

4楼2013-06-27 23:03:13

jason011

禁虫 (初入文坛)

感谢参与，应助指数 +1

本帖内容被屏蔽

5楼2013-06-28 00:20:44

damuchongzi

铁杆木虫 (小有名气)

应助: 9 (幼儿园)
金币: 13858.7
帖子: 81
在线: 97.6小时
虫号: 254358
注册: 2006-05-27
专业: 半导体微纳机电器件与系统

【答案】应助回帖

感谢参与，应助指数 +1

上面两位说得感觉都没说到点子上。~1.6um的氧化层用1um胶掩模且腐蚀20多分钟（没有多次坚膜？），看你的图片氧化硅腐蚀钻蚀效果几乎没有，说明你腐蚀之前的各项的准备控制的很好，氧化层质量也不错。（顺便问一下你的氧化层是LPCVD做的还是PECVD做的，做致密了吗）。可以注意一下以下2个方面：
1）在腐蚀之前O2等离子体扫一下底膜同时激活暴露的氧化硅表面。
2）BHF是用的什么样的容器，最好用大的容器。如果较小且没有搅拌，BHF中的氟化氨很容易结晶并附着造成腐蚀缺陷。

6楼2013-06-28 15:34:27

王全龙ciomp

木虫 (著名写手)

应助: 3 (幼儿园)
金币: 7029.7
散金: 41
红花: 1
帖子: 1594
在线: 247.1小时
虫号: 2064097
注册: 2012-10-16
性别: GG
专业: 光学和光电子学

引用回帖:

你好！1）我只在显影后做了一次坚膜，你说的多次坚膜是指在腐蚀过程中取出硅片再做坚膜吗？2）圆盘用作光学谐振器光在边缘传播所以边缘越光滑越好，我做了几次总是出现这样的沟槽。3）氧化层是用湿氧氧化生长的质量应该不错。4）腐蚀之前O2等离子体打会把胶打掉吗？功率多少瓦合适。5）用的烧杯比硅片大很多，通过观察没有发现氟化铵结晶。

7楼2013-06-28 21:23:04

王全龙ciomp

木虫 (著名写手)

应助: 3 (幼儿园)
金币: 7029.7
散金: 41
红花: 1
帖子: 1594
在线: 247.1小时
虫号: 2064097
注册: 2012-10-16
性别: GG
专业: 光学和光电子学

引用回帖:

4楼: Originally posted by yswyx at 2013-06-27 23:03:13
湿法是能做很光滑啊，但是需要运气。硅片的质量，氧化层的质量，光刻的质量，因素多的很。

干刻是光滑的，用ICP。如果不在乎斜坡，可以用离子束刻蚀。...

你说的这几个因素确实都会影响到最终结果。1）我知道我们实验室ICP刻硅是刻蚀--钝化--刻蚀这么一个循环过程，其实刻出来粗糙度要比湿刻差，我不知道刻蚀氧化硅是否也是这么一个循环过程。2）另外干法刻硅用什么气体能做到比较光滑，我做一个微米的光刻胶能掩的住吗？
3)有斜坡没事，只要光滑就行，离子束刻蚀能光滑吗？

9楼2013-06-28 21:48:04

王全龙ciomp

木虫 (著名写手)

应助: 3 (幼儿园)
金币: 7029.7
散金: 41
红花: 1
帖子: 1594
在线: 247.1小时
虫号: 2064097
注册: 2012-10-16
性别: GG
专业: 光学和光电子学

引用回帖:

5楼: Originally posted by jason011 at 2013-06-28 00:20:44
边缘沟槽主要原因如下：
1）硅片边缘本身就沟槽，这个在做氧化之前可以在显微镜底下看一下硅片的边缘。
2）湿法刻蚀掩膜有问题，导致二氧化硅被腐蚀。

3）如果产品图形单元不在硅片边缘可以不用考虑这个问题。 ...

1）可能我说的不是很清楚，我的意思是直径200um二氧化硅圆盘上的沟槽，和硅片边缘不是一回事。
2）应该就是掩膜的问题，关键在于我怎么解决这个问题
4）腐蚀液应该木有问题我买的美国进口的腐蚀液质量应该还可以，600nm的氧化层我现在做的不错了，现在要做更厚的出现了这个问题。

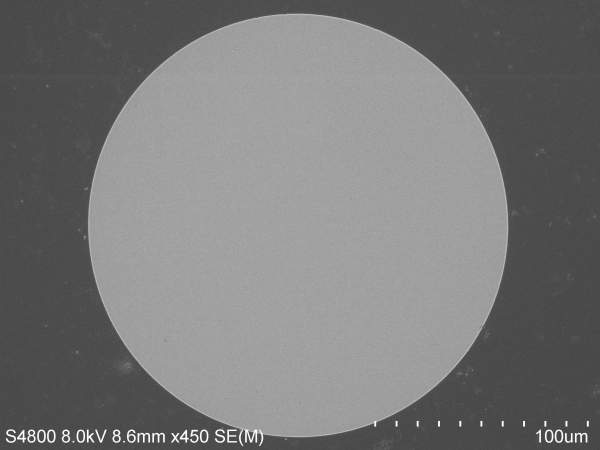

照片是我做的600nm的氧化硅圆盘感觉还可以。


10楼2013-06-28 21:55:22
