应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 材料工程 » 质量控制与检验 » 请大侠帮助分析一下，这个裂纹产生的原因
232/3返回列表上一页123下一页
查看: 2102  |  回复: 22
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

blluo1984

银虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
hwweven: 金币+1, 感谢参与交流 2013-05-13 16:24:13
我觉得是铸造坯料的问题，铸锭本身存在问题，就跟和面一个道理，和面的时候里面夹杂干的面粉团，即使变成面条这些团还是会存在的。
赞一下 回复此楼
11楼2013-05-09 10:52:17
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ddog19881022

铁杆木虫 (小有名气)
★
hwweven: 金币+1, 感谢参与交流 2013-05-13 16:24:19
看个金相
回复此楼
12楼2013-05-09 15:25:36
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

妖精森林

新虫 (初入文坛)

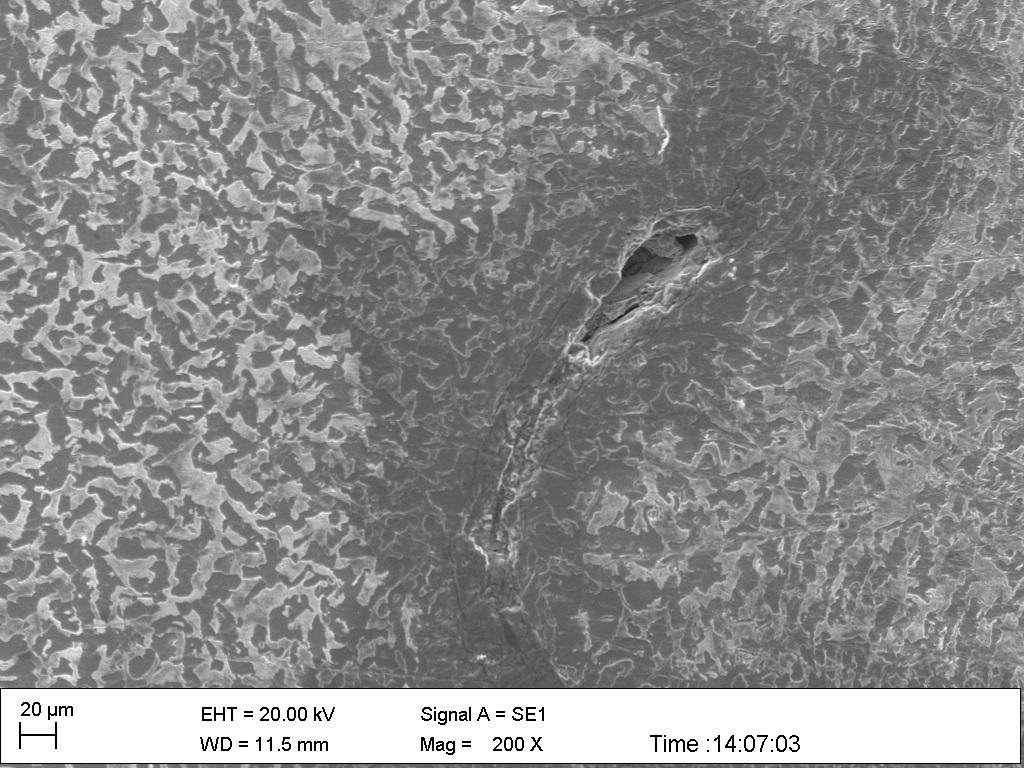

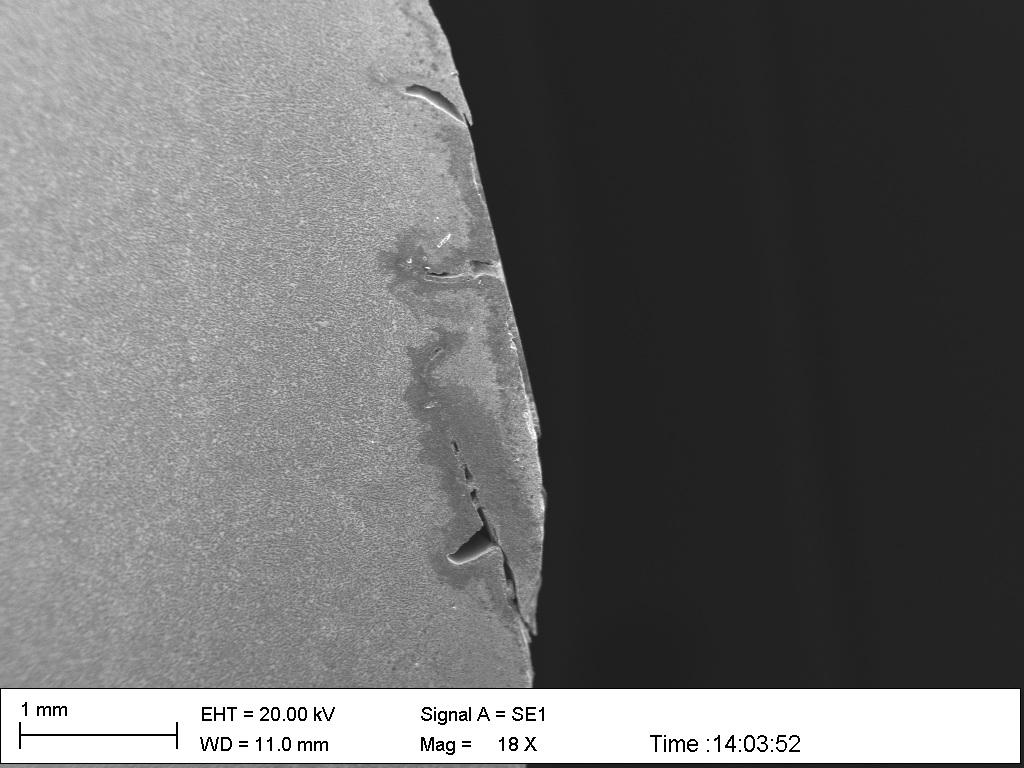

大家再帮忙看看这两张扫描电镜照片，裂纹两侧暗的位置，能看见珠光体，但是为什么颜色和别的地方不同呢？
赞一下 回复此楼
13楼2013-05-13 15:54:23
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

妖精森林

新虫 (初入文坛)

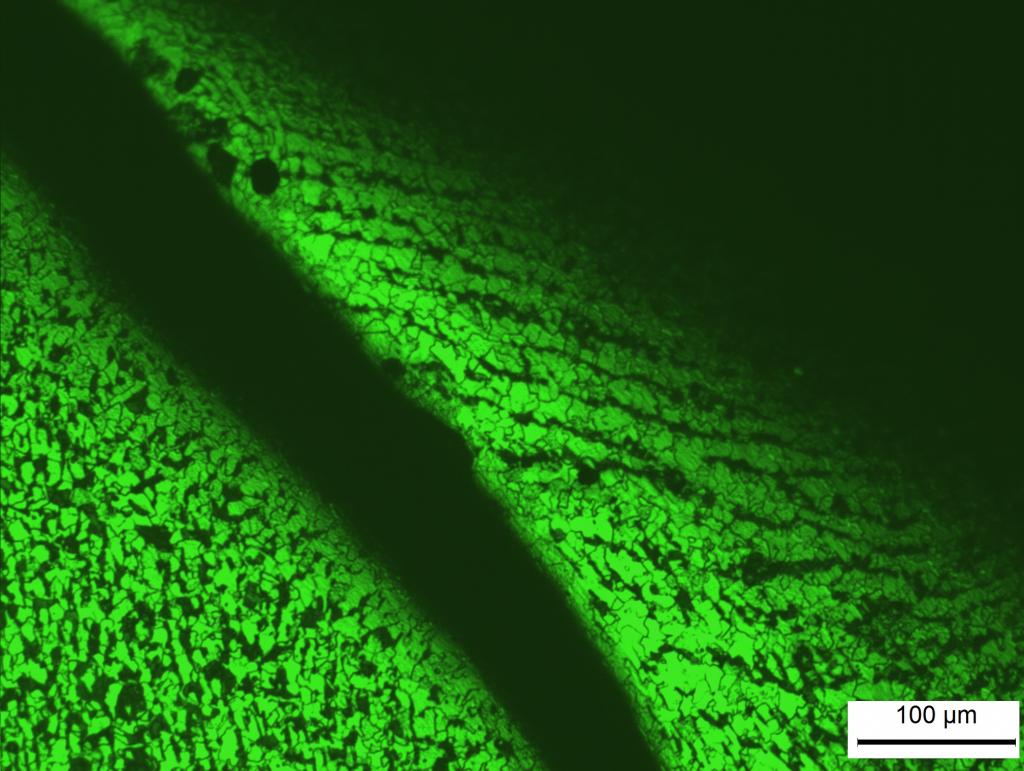

引用回帖:
12楼: Originally posted by ddog19881022 at 2013-05-09 15:25:36
看个金相

赞一下 回复此楼
14楼2013-05-13 16:31:05
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ddog19881022

铁杆木虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
314977903: 金币+1, 感谢参与交流~ 2013-05-14 14:12:15
引用回帖:
14楼: Originally posted by 妖精森林 at 2013-05-13 16:31:05
...

额！亲是这样的，如果要严格的失效分析，还要看是共性的啊还是个性的啊工艺啊图纸啊什么乱七八糟的东西，如果不是真空热处理什么的一般如果裂纹里有氧化的情况就是热处理之前出现的，如果没有氧化的话那就考虑热处理可能是导致开裂的比较大的因素。我看你的金相裂纹两边感觉有些差异，右边有种偏析的感觉，你在没裂的地方再制取一个试样或者看标准图谱应该是什么金相，查查资料这种金相差异会是什么原因导致的，足不足以导致开裂。意见仅供参考。
赞一下 回复此楼
15楼2013-05-14 13:05:08
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

妖精森林

新虫 (初入文坛)
引用回帖:
15楼: Originally posted by ddog19881022 at 2013-05-14 13:05:08
额！亲是这样的，如果要严格的失效分析，还要看是共性的啊还是个性的啊工艺啊图纸啊什么乱七八糟的东西，如果不是真空热处理什么的一般如果裂纹里有氧化的情况就是热处理之前出现的，如果没有氧化的话那就考虑热处 ...

这个就是HRB400E钢筋，炼钢工序浇注出铸坯，再经过轧钢厂的加热炉加热，再经过轧机轧制成产品....在最终的产品上面发现的裂纹，对裂纹进行的微观分析。
赞一下 回复此楼
16楼2013-05-16 08:50:26
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

314977903

版主 (职业作家)

小风子
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我认为是坯料夹渣造成的，轧制态的挤压将夹杂物沿轧制方向强制拉伸，但是此位置与基体合金受力情况不同，导致应力影响范围均出现类似擦伤、划伤、或直接的夹杂物孔洞。我做的铝合金轧制，有部分铝型材挤压设备，出现过类似情况，不知道对钢种适应与否……
赞一下 回复此楼
17楼2013-09-25 17:54:33
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jenny0808

金虫 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
好像叫高周疲劳断口，特征是：主要由几个比较平滑的倾斜断面组成，与试样横截面的夹角大致为50°，均属于{111}滑移面系列，有河流花样特征。你找一本书叫做高温合金端口分析图谱，189页，2-9-52.自己看分析吧  也可能不对   看对你有用没

[ Last edited by jenny0808 on 2013-9-25 at 18:39 ]
赞一下(1人) 回复此楼
不忘初心，不能始终
18楼2013-09-25 18:37:52
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
除了缺碳，裂纹附近是否S、P、O等杂质含量很多？在裂纹附近楼主也打了EDS吗？我认为（1）可能是开坯时切头去尾和表面清理的不干净，夹杂造成的成型钢制过程中产生的各种热裂纹；（2）可能是炼钢铸锭时其化学成份发生较大的偏析；（3）型钢轧制过程中发生折叠，所谓的裂纹其实可能是折叠，做一下宏观腐蚀然后显微观察后定夺；（4）可能是型钢轧制时加热温度过高产生过热或过烧组织造成的，楼主可看一下金相显微组织的晶粒度以及晶界的形貌然后做判断。
赞一下 回复此楼
19楼2013-09-26 08:35:17
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

billiards

至尊木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
感觉上是铸坯本身存在缺陷, 存在成份偏析，在轧制时开裂，氧化。
赞一下 回复此楼
20楼2013-09-27 00:23:11
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 妖精森林 的主题更新
232/3返回列表上一页123下一页
普通表情 龙 兔 虎 猫 高级回复(可上传附件)
信息提示
关闭
请填处理意见
关闭
