小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » ICEM CFD 画网格-大管子套2个小管子-有tin附件
283/3返回列表上一页123
查看: 3584  |  回复: 27
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

sunqingtao

铜虫 (小有名气)
引用回帖:
19楼: Originally posted by 924385342 at 2013-05-05 16:54:42
如图





...

非常感谢你教给我怎么画那一条Egde。我回答你的问题：
第1种方法：上面那个几何模拟可以在ICEM CFD中直接建立。不好用文字叙述，你想知道的话，加我QQ：275153301，你远程我，我直接做给你看，1分钟就画完。
第2种方法：在SW中建模的时候，你要注意，画完大圆柱后，再画2个小的时候，有3个选项，添加，切割，不合并。你应该选择切割。然后就可以了。

另外，我会画这个网格了，质量还不错，你要是不会的话，我可以演示给你看。
赞一下 回复此楼
相信自己。。
21楼2013-05-05 19:05:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

924385342

木虫 (小有名气)
★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-05-06 00:35:50
引用回帖:
21楼: Originally posted by sunqingtao at 2013-05-05 19:05:47
非常感谢你教给我怎么画那一条Egde。我回答你的问题：
第1种方法：上面那个几何模拟可以在ICEM CFD中直接建立。不好用文字叙述，你想知道的话，加我QQ：275153301，你远程我，我直接做给你看，1分钟就画完。
第2 ...

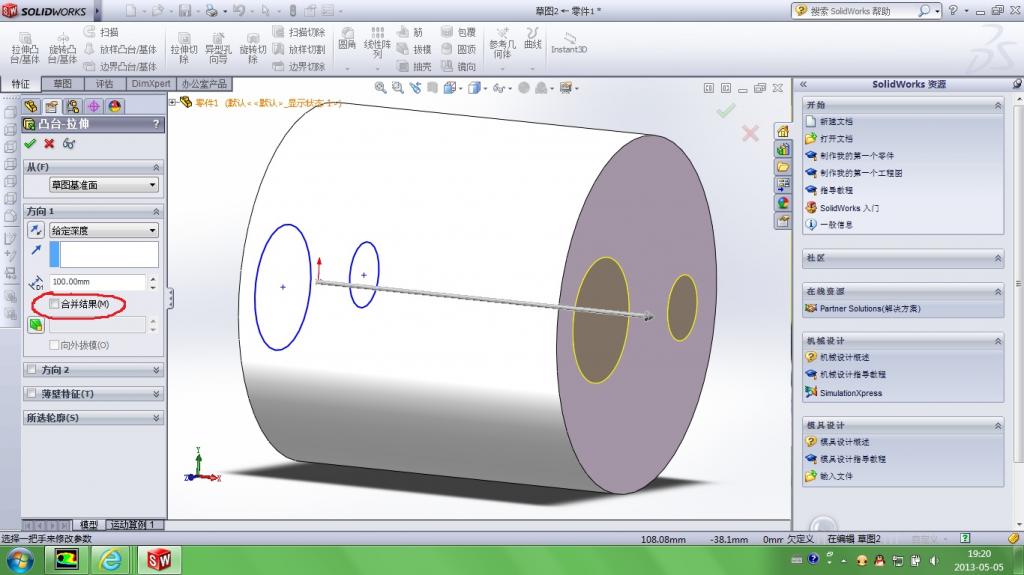

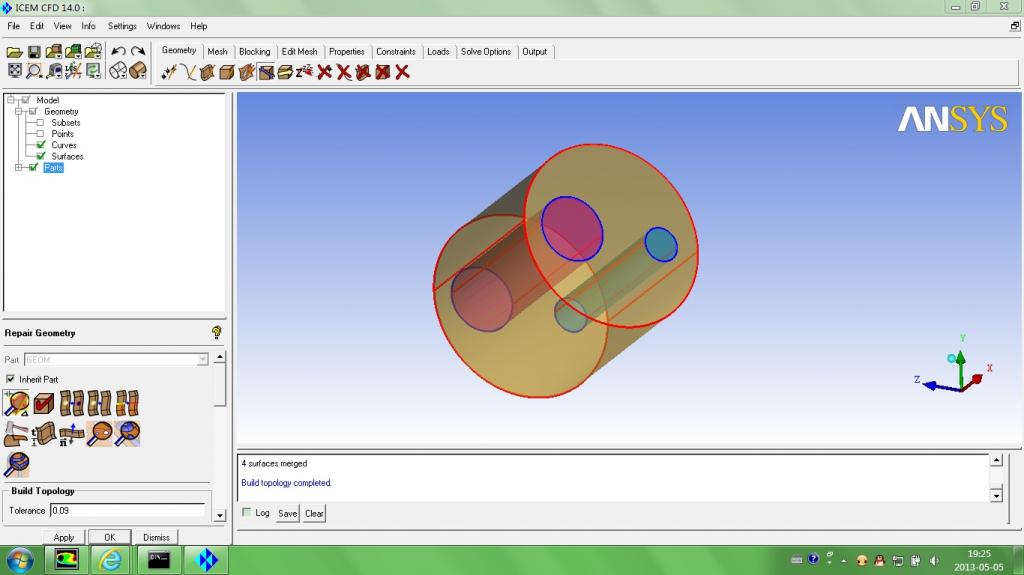

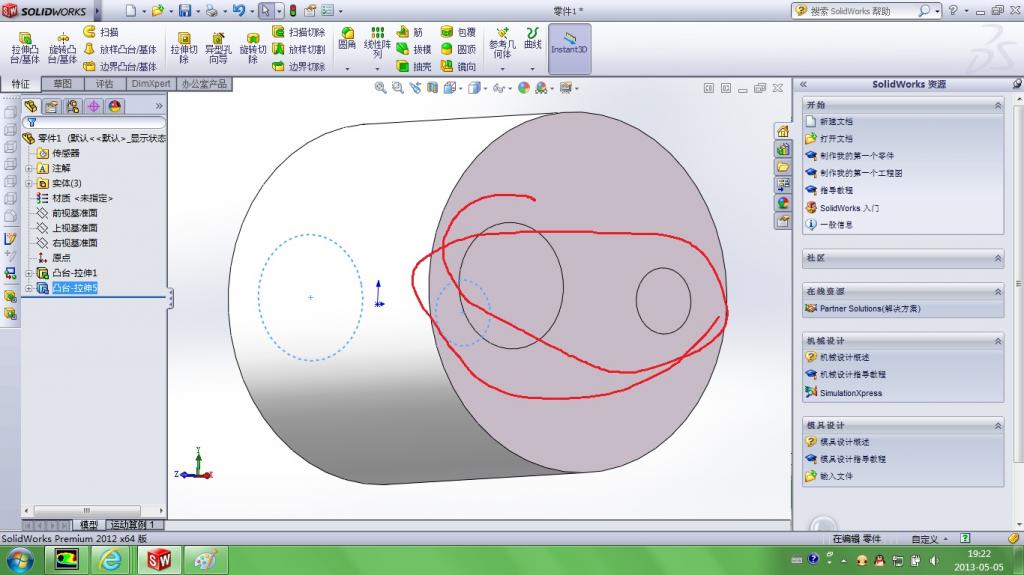

额，呵呵，根据你的方法问题解决了，不过你说“有3个选项，添加，切割，不合并。你应该选择切割。”，我确实没找到那三个选项，倒是有个“合并结果”（附图中标记了）的按钮，默认是选中的，把这个选项不选时问题得以解决了，谢谢啦。







赞一下 回复此楼
飞得更高，才能看到不一样的风景！
22楼2013-05-05 19:34:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
20楼: Originally posted by sunqingtao at 2013-05-05 18:49:19
不知道你怎么想的。我要是能想出来，还在这里问你吗？我都是想好久才在小木虫上面发帖。
我不指望你告诉我了，请你不要用这样的语气回帖子。
这样对别人一点帮助都没有，这样能够显得你很厉害？...

楼上的方法不错，不过左边应该再切两刀
赞一下 回复此楼
我要奋斗到底
23楼2013-05-05 19:42:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

924385342

木虫 (小有名气)
引用回帖:
23楼: Originally posted by 5超7 at 2013-05-05 19:42:34
楼上的方法不错，不过左边应该再切两刀...

大侠，怎么切呢，可以在那个图上划一下，
赞一下 回复此楼
飞得更高，才能看到不一样的风景！
24楼2013-05-05 20:22:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
24楼: Originally posted by 924385342 at 2013-05-05 20:22:58
大侠，怎么切呢，可以在那个图上划一下，...

你左边不是有个大的block吗？单独选出来，横着切两刀，这样在O的话，网格质量可以更好。。。。你看看我上传的block就可以了，方法和我一样的
赞一下 回复此楼
我要奋斗到底
25楼2013-05-05 21:12:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiaosumei

铁虫 (初入文坛)
引用回帖:
9楼: Originally posted by 5超7 at 2013-05-02 20:13:18
换了个画法。。。。。


...

请问这个是怎么画出来的,详细步骤能否分享一下?让我等初学者好捉急啊。。。
赞一下 回复此楼
消散的是心事如云，沉淀是青春微醺。
26楼2013-11-06 16:18:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

openfoam

新虫 (正式写手)
帮人帮到底，而不是炫技

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
27楼2013-11-06 22:49:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhanghuapear

铜虫 (小有名气)
请问楼主还在吗？我也遇到了类似的问题，百思不得其解，尝试了多次也不成功，能不能指点一二？不胜感激！
赞一下 回复此楼
28楼2018-01-11 10:02:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
