小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 采用VOF模型对磨削加工中的流场进行仿真，仿真结果不对，摸索中，望高手相助！！
292/3返回列表上一页123下一页
查看: 2653  |  回复: 28
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

xiao-m-ch

新虫 (小有名气)
引用回帖:
10楼: Originally posted by 漠河 at 2013-05-04 09:27:49
我是一年前研究过一段时间VOF 我的课题和这个不相关 后来也就没再做过 好多都记不清了。 楼上说的对 你这个工况是需要设置表面张力的 你可以看一下VOF的控制方程 表现张力项是放在动量方程里面的 和We数有关 你这个 ...

谢谢你很专业的回答！学VOF模型时，书上的例子（明渠流动、水坝破坏、旋转碗中水的液面）都没设表面张力，所以之前做的那个仿真也没有设表面张力（none），再仿真时我设置一下试试看，是设置水的表面张力系数是0.073n/m吧？ 我也觉得这个模型不需要用动网格。我这个仿真刚开始想用稳态计算，但是设置好VOF、k-e湍流模型后，再回来看它自动改为非稳态了，所以只能用非稳态计算，由于网格划的很小，时间步长设置为0.0001s，仿真十几个小时也只能算到2s多。多相流模型中，我用的是默认的显式。计算过程中库郎数不超过250就行了吧，超过1就失真么？     最后，再次感谢你的回复！
赞一下 回复此楼
11楼2013-05-07 10:10:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

漠河

新虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-05-07 21:15:48
xiao-m-ch: 金币+5, ★★★很有帮助 2013-05-07 23:04:05
引用回帖:
11楼: Originally posted by xiao-m-ch at 2013-05-07 10:10:55
谢谢你很专业的回答！学VOF模型时，书上的例子（明渠流动、水坝破坏、旋转碗中水的液面）都没设表面张力，所以之前做的那个仿真也没有设表面张力（none），再仿真时我设置一下试试看，是设置水的表面张力系数是0.0 ...

时间步长取10的-4应该不算小，我最初做的是10的-5量级的，CFD非稳态算几十小时不算长，我那个VOF的东西都要算一星期。你的网格小是因为喷嘴的缘故吧，可以只对那个地方局部加密，或者你看看能不能改变一下，如果喷嘴影响不大的话把它改成其他的边界条件。克朗数250这个界限是Fluent里面默认的界限，过了这个界限它认为是发散算不下去了，但并不是说250以下就是准的，发散好像也有两种定义，一个是数值发散，一个是。。。。忘记了，但是克朗数尽量不要超过1吧，我记得是，老师说过，超1就失真了。我就懂这么些了。。。。
赞一下 回复此楼
只有用不遏制的奋斗 才能使青春之花即便是凋谢也是壮丽的凋谢
12楼2013-05-07 12:42:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiao-m-ch

新虫 (小有名气)
引用回帖:
12楼: Originally posted by 漠河 at 2013-05-07 12:42:01
时间步长取10的-4应该不算小，我最初做的是10的-5量级的，CFD非稳态算几十小时不算长，我那个VOF的东西都要算一星期。你的网格小是因为喷嘴的缘故吧，可以只对那个地方局部加密，或者你看看能不能改变一下，如果喷 ...

你做的10的-5量级、算一星期啊，计算量这么大，见识了。我的模型砂轮工件之间间隙为1mm，分区域划分的网格，砂轮周边划分的较密、外边划分的粗一些，喷嘴和工件表面用的边界层网格。还是非常感谢你的回复！
赞一下 回复此楼
13楼2013-05-07 17:25:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

漠河

新虫 (正式写手)
引用回帖:
13楼: Originally posted by xiao-m-ch at 2013-05-07 17:25:34
你做的10的-5量级、算一星期啊，计算量这么大，见识了。我的模型砂轮工件之间间隙为1mm，分区域划分的网格，砂轮周边划分的较密、外边划分的粗一些，喷嘴和工件表面用的边界层网格。还是非常感谢你的回复！...

呃 其实算一个月的都有。。。。俺只能帮这么多了 其他的也都不懂了
赞一下 回复此楼
只有用不遏制的奋斗 才能使青春之花即便是凋谢也是壮丽的凋谢
14楼2013-05-07 18:48:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiao-m-ch

新虫 (小有名气)
引用回帖:
14楼: Originally posted by 漠河 at 2013-05-07 18:48:54
呃 其实算一个月的都有。。。。俺只能帮这么多了 其他的也都不懂了...

从你的回复里学到不少东西，非常感谢！！
赞一下 回复此楼
15楼2013-05-07 23:03:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zly6401

新虫 (初入文坛)

【答案】应助回帖

★
xiegangmai: 金币-1, 谢谢参与！非应助请勿选择“应助回帖” 2013-05-14 21:46:08
楼主  我也是用VOF模型算东西  但是速度入口怎么设置  为什么没有找到气相和液相输入速度的地方 新手学习  嘿嘿i楼主指点
赞一下 回复此楼
16楼2013-05-12 10:55:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zly6401

新虫 (初入文坛)
引用回帖:
10楼: Originally posted by 漠河 at 2013-05-04 09:27:49
我是一年前研究过一段时间VOF 我的课题和这个不相关 后来也就没再做过 好多都记不清了。 楼上说的对 你这个工况是需要设置表面张力的 你可以看一下VOF的控制方程 表现张力项是放在动量方程里面的 和We数有关 你这个 ...

刚才点错了 呵呵  我用中国石油大学《水平管内的气液两相流数值模拟研究》的例子练习模拟了一下，但是没有得到这篇论文得出的结果，请高手指点一下，他是使用VOF模型k-e方程 速度入口压力出口 入口速度 液相0.9m/s 气相0.1m/s  气体体积分数0.1
赞一下 回复此楼
17楼2013-05-12 11:24:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

漠河

新虫 (正式写手)
引用回帖:
17楼: Originally posted by zly6401 at 2013-05-12 11:24:30
刚才点错了 呵呵  我用中国石油大学《水平管内的气液两相流数值模拟研究》的例子练习模拟了一下，但是没有得到这篇论文得出的结果，请高手指点一下，他是使用VOF模型k-e方程 速度入口压力出口 入口速度 液相0.9m/s ...

这篇文章我没看过。。。。那你得到的是什么结果？
赞一下 回复此楼
只有用不遏制的奋斗 才能使青春之花即便是凋谢也是壮丽的凋谢
18楼2013-05-12 16:00:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zly6401

新虫 (初入文坛)
★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-05-14 21:46:21
引用回帖:
18楼: Originally posted by 漠河 at 2013-05-12 16:00:54
这篇文章我没看过。。。。那你得到的是什么结果？...

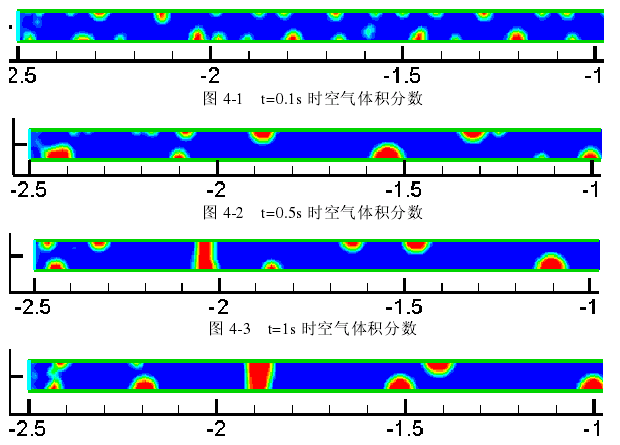

我用他的例子算了一下 我没有找到设置两相速度的地方 只能设混合速度  所以我做了两种模拟  一是设混合速度  设第二相体积分数。二是设置质量流量入口  下面是他的结果和我的结果 我不知道是哪里错了




赞一下 回复此楼
19楼2013-05-13 08:41:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

漠河

新虫 (正式写手)
★
xiegangmai: 金币+1, 鼓励讨论交流！ 2013-05-14 21:46:30
引用回帖:
19楼: Originally posted by zly6401 at 2013-05-13 08:41:58
我用他的例子算了一下 我没有找到设置两相速度的地方 只能设混合速度  所以我做了两种模拟  一是设混合速度  设第二相体积分数。二是设置质量流量入口  下面是他的结果和我的结果 我不知道是哪里错了


...

你的主相设置的是什么，是不是主相和第二相设置反了，再就是你这个需要设置接触角和表面张力的，设置了吗
赞一下 回复此楼
只有用不遏制的奋斗 才能使青春之花即便是凋谢也是壮丽的凋谢
20楼2013-05-13 12:44:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
