美丽瞬间

金虫 (正式写手)

引用回帖:
5楼: Originally posted by jinjies at 2013-04-24 18:38:00
关键看两个时间常数是并联还是串联.

时间常数串联还是并联有什么影响啊? 新手刚入门,请大神赐教啊
优秀是一种习惯
11楼2013-05-17 11:39:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

美丽瞬间

金虫 (正式写手)

楼主,可以给我解释一下R(C(RQ))代表什么电路图吗?初学者,请指教!
优秀是一种习惯
12楼2013-05-17 16:09:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dsghjlk7689

木虫 (小有名气)

引用回帖:
12楼: Originally posted by 美丽瞬间 at 2013-05-17 16:09:08
楼主,可以给我解释一下R(C(RQ))代表什么电路图吗?初学者,请指教!

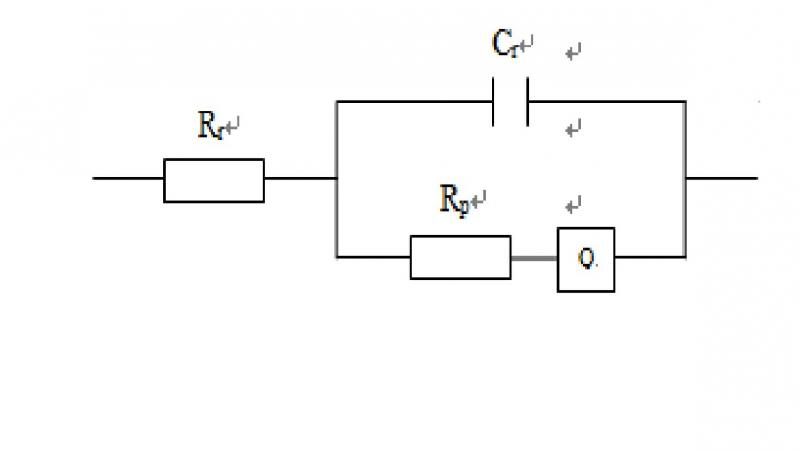

你是要求这个吗?还是要求参数解释?


我要我的样!
13楼2013-05-18 13:38:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

美丽瞬间

金虫 (正式写手)

引用回帖:
13楼: Originally posted by dsghjlk7689 at 2013-05-18 13:38:44
你是要求这个吗?还是要求参数解释?

...

是这个,谢谢啊!可是还是有点问题,我之前看到有人说:括号外的与括号内的都是串联,括号内的为并联,Rp与Q怎么是串联呢?
优秀是一种习惯
14楼2013-05-20 10:13:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

美丽瞬间

金虫 (正式写手)

引用回帖:
13楼: Originally posted by dsghjlk7689 at 2013-05-18 13:38:44
你是要求这个吗?还是要求参数解释?

...

请您给我画一下这个电路图,R(C(R(Q(WR)))),我自己琢磨一下,谢谢
优秀是一种习惯
15楼2013-05-20 10:20:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dsghjlk7689

木虫 (小有名气)

引用回帖:
14楼: Originally posted by 美丽瞬间 at 2013-05-20 10:13:03
是这个,谢谢啊!可是还是有点问题,我之前看到有人说:括号外的与括号内的都是串联,括号内的为并联,Rp与Q怎么是串联呢?...

这里是将Rp和Q作为一个整体(串联)然后与电容C并联的,如果C、Rp及Q并联,原代表式就变成了R(CRpQ)
我要我的样!
16楼2013-05-21 16:30:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dsghjlk7689

木虫 (小有名气)

引用回帖:
15楼: Originally posted by 美丽瞬间 at 2013-05-20 10:20:59
请您给我画一下这个电路图,R(C(R(Q(WR)))),我自己琢磨一下,谢谢...

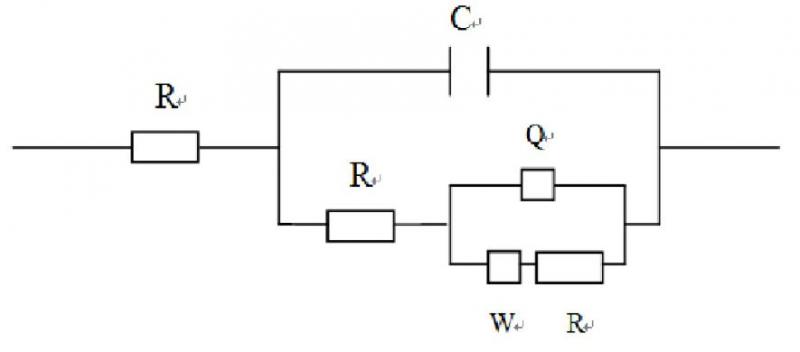

R(C(R(Q(WR))))对应的电路图如下,希望对你有所帮助!
期待大牛!帮忙拟合阻抗谱等效电路~

我要我的样!
17楼2013-05-21 17:05:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

美丽瞬间

金虫 (正式写手)

引用回帖:
17楼: Originally posted by dsghjlk7689 at 2013-05-21 17:05:51
R(C(R(Q(WR))))对应的电路图如下,希望对你有所帮助!

...

谢谢指点啊,似乎明白了
优秀是一种习惯
18楼2013-05-22 09:21:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

美丽瞬间

金虫 (正式写手)

引用回帖:
5楼: Originally posted by jinjies at 2013-04-24 18:38:00
关键看两个时间常数是并联还是串联.

楼主,请问怎么看两个时间常数是并联还是串联?与电路图有什么关系?

上面的图好像只有一个时间常数啊?
优秀是一种习惯
19楼2013-05-27 16:52:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

美丽瞬间

金虫 (正式写手)

楼主,请问你的图有几个时间常数?有人说是两个?但我怎么觉得是一个呢?
优秀是一种习惯
20楼2013-05-27 16:54:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
