24小时热门版块排行榜

返回列表

sunshineboy_

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 336.8
帖子: 274
在线: 101.6小时
虫号: 1743547

[交流] CIGS太阳能电池非真空硒化几点讨论

大家有没有人做过CIGS电池预制层后硒化用非真空法硒化的？我有几点疑问，想跟大家讨论一下，欢迎大家来讨论。
1，非真空硒化相对于真空硒化有哪些优点？
2，真空室中通入惰性气体（N2，Ar）后，硒源的饱和蒸汽压与真空中一样吗？非真空硒化能够抑制In2Se等挥发相的挥发吗？
我认为，真空中和惰性气体中硒的饱和蒸汽压应该是一样的，而且非真空硒化也不能抑制In2Se的挥发。希望大家能给点建议。
3，为什么在Ar气氛中硒化薄膜结晶度和晶粒尺寸增大？而且Ga的分布更加均匀？
下面是我在文献《Preparation and characterization of CuIn 1x Ga x Se 2 thin films obtained by sequential evaporations and different selenization processes》（见附件）的截图。

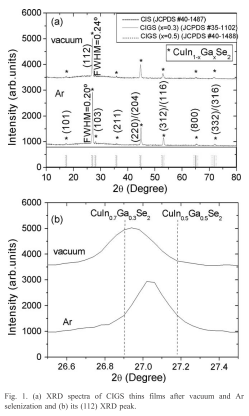

如图1所示，Ar气氛硒化的（112）峰半高宽减小，峰强增大。这意味着Ar气氛硒化样品结晶度和晶粒尺寸增大。而且（112）峰右移，说明有更多的Ga扩散进入薄膜形成CIGS，说明在Ar气氛硒化Ga扩散更加均匀。

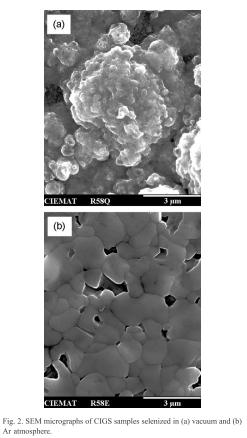

如图2所示，在真空中硒化薄膜呈菜花状生长，而Ar气氛硒化薄膜生长要好得多。

哪位大侠能够从机理上帮忙解释一下这些现象？


[ 来自科研家族新能源家族 ]

回复此楼

» 本帖附件资源列表

欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
附件 1 : PreparationandcharacterizationofCuIn1-xGaxSe2thinfilmsobtainedbysequentialevaporationsanddifferentselenizationprocesses.pdf

2013-03-25 18:36:41, 484.26 K

» 抢金币啦！回帖就可以得到:

查看全部散金贴

1楼 2013-03-25 18:57:42

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

zemix

铜虫 (小有名气)

应助: 7 (幼儿园)
金币: 310.8
帖子: 73
在线: 99.9小时
虫号: 1603580

★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
sunshineboy_: 金币+1 2013-03-28 21:02:38

这个比较复杂，我没坐过非真空的，不过有几点可以考虑
非真空Ar在高温下对膜表面的冲击
非真空加热的表面受热和真空不一样，就是说热传导到膜上的过程不是很一样
对In挥发却是有影响
实验的重复性也要考虑

赞一下

回复此楼

4楼2013-03-28 09:41:15

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

小王子晨光

铜虫 (小有名气)

应助: 0 (幼儿园)
金币: 313.5
帖子: 244
在线: 33.9小时
虫号: 1857757

★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
sunshineboy_: 金币+1 2013-03-28 21:02:52

我认为在不同的氛围条件下，特别是Se的energy会很不同。可能会导致薄膜内元素的从新分布。这个问题比较复杂，但是有一点可以肯定，对In挥发是有影响的。

赞一下

回复此楼

5楼2013-03-28 12:44:49

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

sunshineboy_

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 336.8
帖子: 274
在线: 101.6小时
虫号: 1743547

引用回帖:

4楼: Originally posted by zemix at 2013-03-28 09:41:15
这个比较复杂，我没坐过非真空的，不过有几点可以考虑
非真空Ar在高温下对膜表面的冲击
非真空加热的表面受热和真空不一样，就是说热传导到膜上的过程不是很一样
对In挥发却是有影响
实验的重复性也要考虑

对In的挥发有什么影响呢?为什么呢?

赞一下

回复此楼

6楼2013-03-28 21:04:51

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖
