应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 无机非金属 » 综合其它 » 如何从热力学角度，计算一个化学方程开始反应的开始温度，在线等
151/2返回列表12下一页
查看: 3343  |  回复: 14
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
本帖产生 1 个 IN-EPI ，点击这里进行查看

ding11038

金虫 (正式写手)

[求助] 如何从热力学角度，计算一个化学方程开始反应的开始温度，在线等

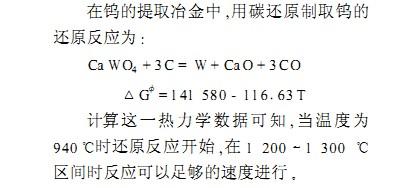

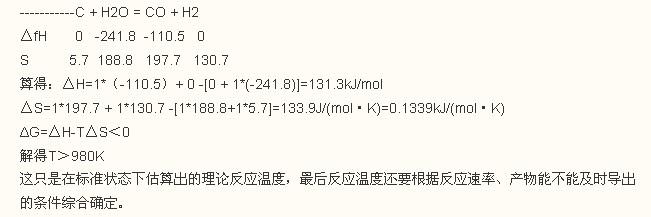

如何计算一个化学方程开始反应的温度，从ΔG=ΔH－TΔS计算？下面的第一张图中就是从ΔG=ΔH－TΔS计算，ΔH、ΔS分别代的是标况下的数值，可是在文献中看到图2的开始温度计算，用图1的方法计算不对，求解呀，在线等。各种物质的数值在《纯物质热化学数据手册》中查得到，网速慢，我就不传了



[ Last edited by ding11038 on 2013-3-10 at 14:50 ]
回复此楼

» 收录本帖的淘帖专辑推荐

第一性原理计算经验

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2013-03-10 14:44:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

livra1058

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
ding11038: 金币+50, ★★★很有帮助 2013-03-13 15:29:44
wangkj: IN-EPI+1, 不错 2013-07-07 19:58:58
用HSC大概算了一下，800-900℃可以开始反应，与图2的计算不一致。
另外这种计算别人肯定做过，你参考一下这两篇文章，好像算的也不一样。
http://file.lw23.com/8/8a/8a9/8a ... e8-7e41e850e0b5.pdf
http://static.cnfeol.com/chart/manual/07/0516/ac954cc0-5d6d.pdf
CaWO4+3C=W+CaO+3CO(g)
T                deltaH       deltaS       deltaG        K                        Log(K)
K                kJ                J/K                kJ
273.150        671.245        508.831        532.258        1.612E-102        -101.793
373.150        683.989        548.608        479.276        8.017E-068        -67.096
473.150        696.334        577.942        422.881        2.047E-047        -46.689
573.150        708.254        600.807        363.901        6.804E-034        -33.167
673.150        719.860        619.478        302.858        3.141E-024        -23.503
773.150        731.286        635.305        240.100        5.989E-017        -16.223
873.150        742.645        649.123        175.864        3.009E-011        -10.522
973.150        753.992        661.426        110.325        1.196E-006        -5.922
1073.150        765.349        672.535        43.618        7.529E-003        -2.123
1173.150        776.741        682.684        -24.150        1.189E+001        1.075
1273.150        788.189        692.049        -92.892        6.479E+003        3.811
1373.150        799.713        700.762        -162.538        1.526E+006        6.183
1473.150        811.319        708.920        -233.026        1.834E+008        8.263
赞一下(1人) 回复此楼
6楼2013-03-11 21:07:49
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

wustnano

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
ding11038: 金币+20, ★★★很有帮助 2013-03-13 15:34:17
FACTSAGE6.2 计算获得反应的如下数据
T                delta G
373.5        81255.3
398        77890
498        63979.2
598        49878
698        35662.5
798        21379.3
898        7057.9
998        -7282.3
1098        -21628
1198        -35969.4
1298        -50299.7
1398        -64613.5
1498        -78907.1
1598        -93177.8
1698        -107423.2
1700        -107707.9
用Origin获得
Delta G=-142.75223+135034.42255T
当Delta G≤0时，反应开始
得T≥945.94K
赞一下(2人) 回复此楼
7楼2013-03-11 22:25:03
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

livra1058

至尊木虫 (著名写手)
引用回帖:
9楼: Originally posted by ding11038 at 2013-03-14 11:12:59
不太明白你算的 Log（K）怎么用，是不是把不用T的 deltaG 和T拟合出他们的关系式deltaG=A+BT,令deltaG≤算出反应开始温度？...

我感觉HSC的数据不是很准，你可以查相应的手册，计算方法是比较简单的，就是要拟合成A＋BT的形式，然后再让其等于0。log（k）应该是有关平衡的吧，不用管。
再有通过第一篇文章可以直接算出来，第二篇文章是有关熔体的，涉及到活度。
赞一下(1人) 回复此楼
10楼2013-03-14 11:57:56
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

linxingzhou

铁虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
不是学这个的，不懂，希望楼主早日解决问题
赞一下 回复此楼
Linxz
2楼2013-03-10 14:54:04
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

穿越千年

版主 (著名写手)

寂寞读书的小和尚

优秀版主优秀版主优秀版主优秀版主

【答案】应助回帖

感谢参与，应助指数 +1
我不会做啊，你现在研究这个？感觉热力学好难！
赞一下 回复此楼
热电材料，相变材料，阻变材料，APT，EBSD
3楼2013-03-10 18:51:45
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

livra1058

至尊木虫 (著名写手)
你说的不清楚，哪里不对？
赞一下 回复此楼
4楼2013-03-10 19:15:47
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ding11038

金虫 (正式写手)
引用回帖:
4楼: Originally posted by livra1058 at 2013-03-10 19:15:47
你说的不清楚，哪里不对？

我查了图2方程相应的热力学数据，算不到它那结果，不知道哪出问题了
赞一下 回复此楼
5楼2013-03-11 19:16:05
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小陈hh

木虫 (知名作家)
不懂，好难。
回复此楼
人的一生不疯狂一下，那还有什么意思呢
8楼2013-03-12 08:23:03
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ding11038

金虫 (正式写手)
引用回帖:
6楼: Originally posted by livra1058 at 2013-03-11 21:07:49
用HSC大概算了一下，800-900℃可以开始反应，与图2的计算不一致。
另外这种计算别人肯定做过，你参考一下这两篇文章，好像算的也不一样。
http://file.lw23.com/8/8a/8a9/8a9dda15-3e6d-46fe-a4e8-7e41e850e0b5.p ...

不太明白你算的 Log（K）怎么用，是不是把不用T的 deltaG 和T拟合出他们的关系式deltaG=A+BT,令deltaG≤算出反应开始温度？
赞一下 回复此楼
9楼2013-03-14 11:12:59
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 ding11038 的主题更新
151/2返回列表12下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
