小木虫论坛-学术科研互动平台 » 计算模拟区 » 第一性原理 » QE(Pwscf) » 怎样得到HOMO和LUMO轨道，并把它显示出来？
142/2返回列表上一页12
查看: 2885  |  回复: 13
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

frank_zhan

金虫 (正式写手)
引用回帖:
10楼: Originally posted by 043114076 at 2012-07-26 12:58:40
kpoint 是指你的第几个k点，一般设为gamma点
kband 是你的第几个能级，你应该看一下你的pw输出找出第几个为homo和lumo
最后生成的是cube文件，可以使用gaussview或者其他的做图软件打开...

谢谢指导。
回复此楼
frank_zhan,zy2zhan@gmail.com
11楼2012-07-26 13:41:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

043114076

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
frank_zhan: 金币+20, ★★★★★最佳答案, 谢谢你的指导。我做这个时间不是很长，还有很多要学习啊，呵呵。 2012-07-26 19:18:52
注意，在pw中设置的k点，不一定是gamma点。在pp中的kpoint意思是选择pw中第几个k点来做图。我的理解是：gamma点的波函数对应于实空间，其他k点在实空间的意义不详。
自选体系没有做过pp，不过应该是类似的。我看到了你在pw_forum 上的帖子，O2确实是有磁性的，你需要看看结构化学书。对于磁性体系的homo和lumo，和你要区分清楚。
赞一下 回复此楼
12楼2012-07-26 15:17:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cj4566

木虫 (正式写手)
引用回帖:
10楼: Originally posted by 043114076 at 2012-07-26 12:58:40
kpoint 是指你的第几个k点，一般设为gamma点
kband 是你的第几个能级，你应该看一下你的pw输出找出第几个为homo和lumo
最后生成的是cube文件，可以使用gaussview或者其他的做图软件打开...

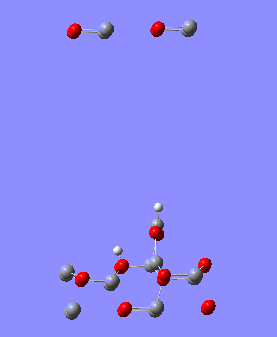

请问GV打开cube文件的时候出现下面情况怎么办啊
另外，请教一下怎么用xcrysden看轨道图啊。我用xcrysden打开cube文件，property那个菜单是灰色的。如果在&inputpp中设置output_format = 5，fileout文件名是加.xsf后缀吗？望指点，谢谢了！！！
赞一下 回复此楼
13楼2012-08-23 07:32:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

joshie

新虫 (初入文坛)
小建议：
1. 首先画出band structure，找到HOMO、LOMO对应的态，比如K点对应HOMO、LOMO。
2. 在能带计算的out文件中，找到K（0.3333，0.5773，0.0），并数数找到对应的HOMO、LOMO带。
    数数自己细心哈！
3. 画态的分布，同楼上说的。
PS：在bands.x处理后的文件中数数，能量排的顺序有些乱。
赞一下(1人) 回复此楼
14楼2012-09-27 10:11:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
