| 查看: 11011 | 回复: 31 | |||
| 当前只显示满足指定条件的回帖，点击这里查看本话题的所有回帖 | |||
[交流]
M-T拟合，居里温度，ZFC和FC已有20人参与
|
|||
|

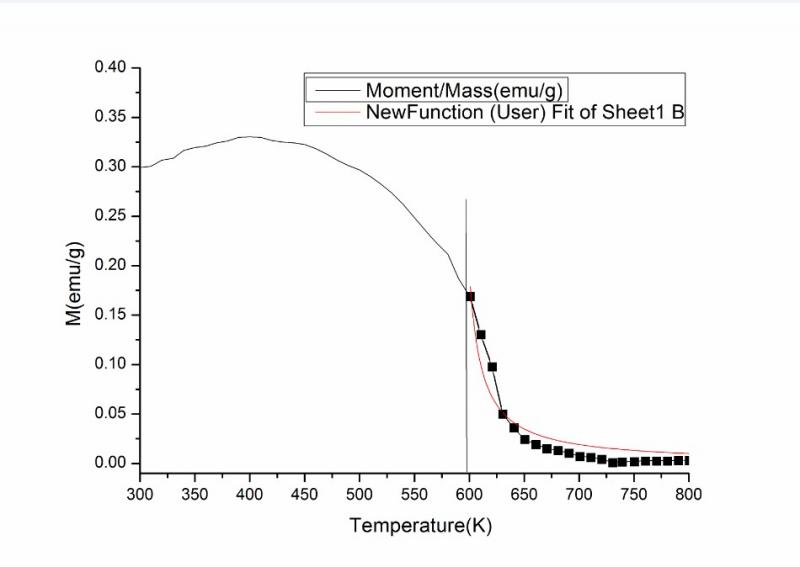

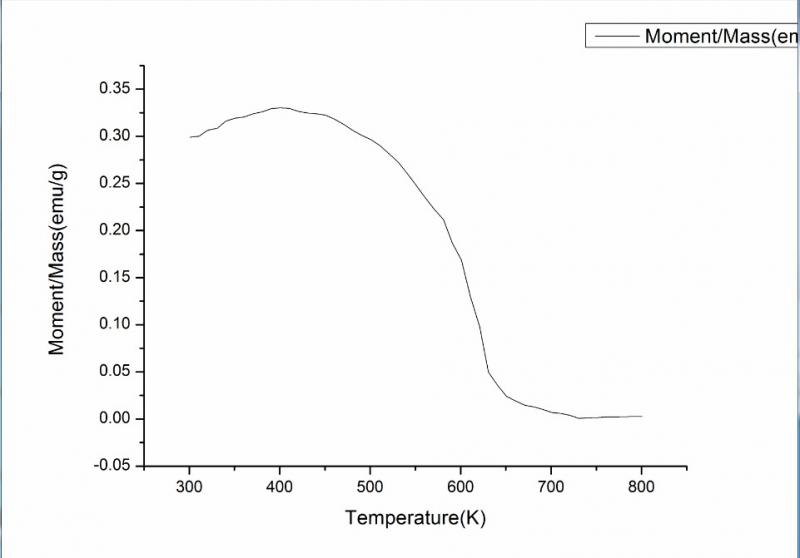

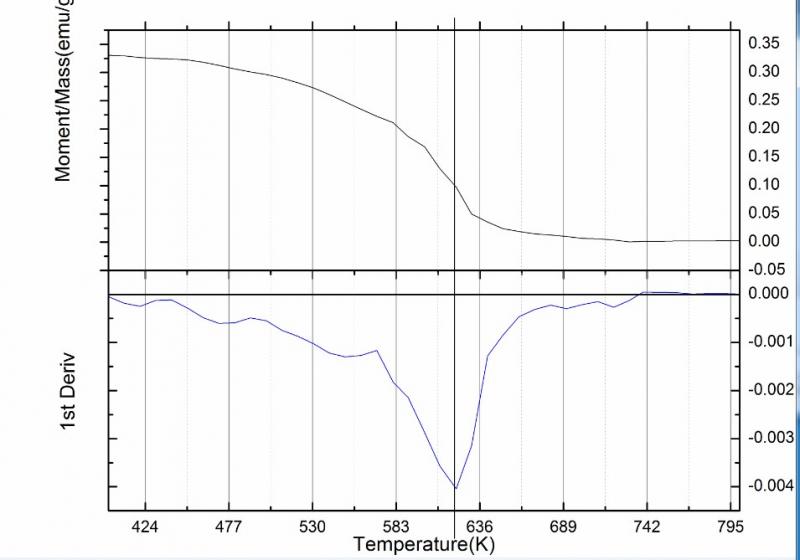

我的粉末样品在室温下有微弱的铁磁性，所以直接做了室温到800K的M-T曲线，通过求导得到导数最大是T=620K， 通过高温段（600-800K）居里外斯拟合T=590K，M-T一般为了查看各向异磁性，自选玻璃态，超顺磁性的样品，分为ZFC和FC，对铁磁，反铁磁没有影响。我的疑问如下： 1. 从我直观的理解，我看有人说一般求得的X(磁化率)-T在在ＦＣ下测得，但是我想M-T 曲线若是为求居里温度，则无所谓ZFC和FC，因为要在比较强的磁场下测试，使样品一直处于饱和磁化状态，这时磁化历史没有价值。 2.若是为判断自旋玻璃态，超顺磁性等，则分为FC和ZFC，这时应在弱磁场下，因为：只要存在多畴， 当外磁场H低于磁畴转动临界磁场强度，ZFC必然有一个极大值（近角聪信）。那到底多小才合适?一般如何选取？ 3. 对整个M-T曲线求导，求出的应该铁磁居里转变点，对高温段拟合，应该是顺磁的居里外斯公式中的居里温度，这两个不同吗？因为参数极少（Tc，C），拟合效果很差（如下图），如何处理？ 4. 用VSM测出纵坐标单位emu/g，除以磁场强度Oe，则为emu/gOe，横坐标K，拟合出C和Tc，C如何换算的国际单位制，又根据什么公式求出有效磁矩。 以上想法和疑问希望和大家多多讨论。     |
回复此楼» 本帖已获得的红花（最新10朵）
ca0yan9» 猜你喜欢
博士读完未来一定会好吗
已经有21人回复
-
导师想让我从独立一作变成了共一第一
已经有5人回复
-
到新单位后，换了新的研究方向，没有团队，持续积累2区以上论文，能申请到面上吗
已经有11人回复
-
读博
已经有4人回复
-
JMPT 期刊投稿流程
已经有4人回复
-
心脉受损
已经有5人回复
-
Springer期刊投稿求助
已经有4人回复
-
小论文投稿
已经有3人回复
-
Bioresource Technology期刊，第一次返修的时候被退回好几次了
已经有9人回复
-
申请2026年博士
已经有6人回复
bryano
木虫 (正式写手)
- 应助: 51 (初中生)
- 金币: 1554.1
- 红花: 3
- 帖子: 588
- 在线: 82.3小时
- 虫号: 420812
- 注册: 2007-07-14
- 专业: 凝聚态物性 II ：电子结构
19楼2013-07-16 01:10:26
坐等高人回帖啊，2楼2012-07-09 08:35:30
懂不懂都行，大家各抒己见，互相讨论，理越辩越明
3楼2012-07-09 08:36:58
EPMnortheast
金虫 (著名写手)
- 应助: 1 (幼儿园)
- 金币: 2865.8
- 散金: 6
- 帖子: 1263
- 在线: 426.2小时
- 虫号: 1166947
- 注册: 2010-12-10
- 性别: GG
- 专业: 凝聚态物性 II ：电子结构
8楼2012-10-17 10:43:39
