应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 复合材料 » 碳复合 » 求助如何使碳纳米管在环氧中分散的比较好？？
273/3返回列表上一页123
查看: 2326  |  回复: 26
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

zj34331197

木虫 (正式写手)

木虫

【答案】应助回帖

其实不管你怎么分散，或者分散的有多么好，等到你加入固化剂固化的时候，其中有一段时间树脂会是液体的，这时你已经无法在超声或者搅拌了，那时CNT就会团聚。你以前的分散也就前功尽弃了。所以这个问题很难啊。应该还是没什么好的解决方案。而如果这时超声或者搅拌你是得不到没有气泡的浇注体的，不管怎么弄都不会分散的太好，CNT量少点还行，因为少的时候团聚也是有动力学过程的，不会马上团聚，而CNT越少，团聚的就越慢，当然在团聚前你的树脂固化了，它也就无法团聚，这样分散的就好了。
赞一下 回复此楼
路漫漫其修远兮
21楼2013-04-28 00:08:21
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zj34331197

木虫 (正式写手)

木虫
多加点悬赏金币
回复此楼
路漫漫其修远兮
22楼2013-04-28 00:09:02
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

温暖的一枪

铜虫 (著名写手)
引用回帖:
6楼: Originally posted by sgdaiwen at 2012-05-10 22:16:04
我木有用溶剂，就是分散在环氧中。功率用的是200hz的...

恕我无知，常温下，环氧树脂在没有溶剂的情况下是固体吧。
赞一下 回复此楼
闲的！
23楼2013-04-29 15:31:47
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

凯凯皑皑

新虫 (初入文坛)
引用回帖:
23楼: Originally posted by 温暖的一枪 at 2013-04-29 15:31:47
恕我无知，常温下，环氧树脂在没有溶剂的情况下是固体吧。...

环氧当量决定固液形态，你用的一般是E20吧
赞一下 回复此楼
24楼2016-09-20 13:48:42
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

凯凯皑皑

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
12楼: Originally posted by 高fs at 2012-06-02 12:24:14
针对改性的碳纳米管，我查到一个特定的实验装置，作者说改性后分散的效果不错。可以借鉴一下。

CNT componding

这个设备没有没有气流回收装置，丙酮沸点56℃，超声波分散产热，要有通风厨，另外低粘度体系主要还是看CNT表满处理情况。
赞一下 回复此楼
25楼2016-09-20 13:52:31
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phs666

新虫 (初入文坛)

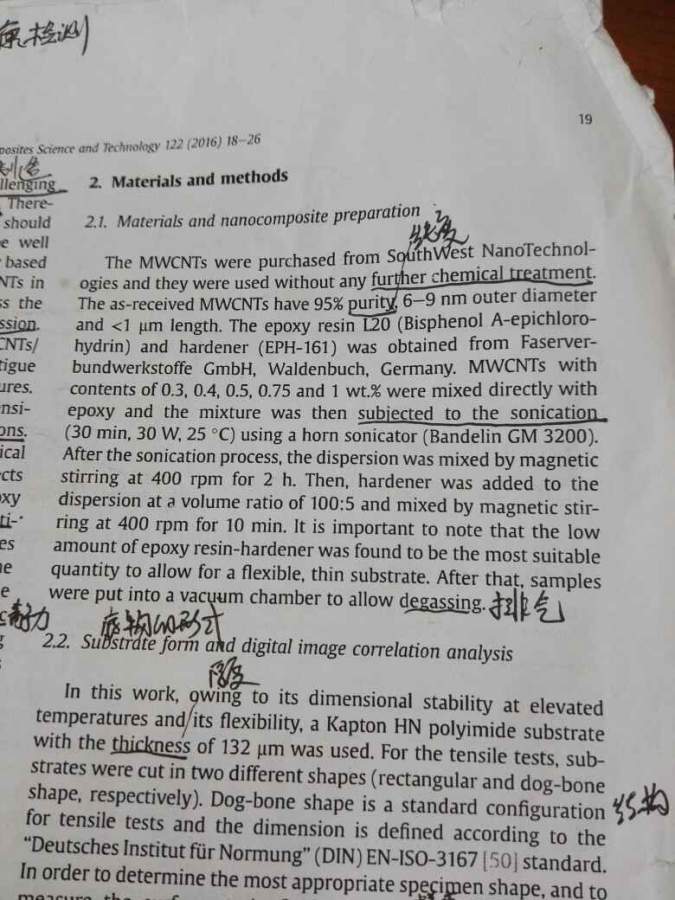

求助如何使碳纳米管在环氧中分散的比较好？？

发自小木虫Android客户端
赞一下 回复此楼
26楼2016-09-25 09:07:35
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

华氏911.

新虫 (正式写手)
引用回帖:
5楼: Originally posted by 工程木木 at 2012-05-10 21:06:46
有空可以参考一下这篇文章《纳米SiO2对SMA复合材料界面强度的改善》里面第二部分讲了SiO2如何分散~跟碳纳米管基本一个原理~

你是哈尔滨工程大学的嘛？这篇文章的第二作者我认识啊，我们实验室发的文章啊
赞一下 回复此楼
27楼2016-10-14 22:03:31
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 sgdaiwen 的主题更新
273/3返回列表上一页123
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
